2026年补充习题江苏九年级物理上册苏科版第48页答案

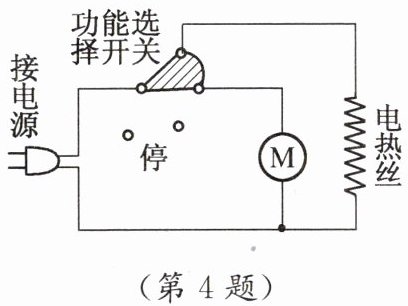

4. 如图所示是电吹风机的电路图，其中电热丝通电可以发热，电动机Ⓜ通电后可以带动叶片转动形成风，功能选择开关是一个可旋转的扇形金属片。当功能选择开关置于图示位置时，吹出来的是
（热/冷）风，此时电路中的电动机与电热丝是
（串/并）联的。

答案

热；并。

解析

解：由电路图可知，图示位置的功能选择开关同时接通电动机和电热丝的所在电路，两个用电器均有电流通过，电动机转动带动叶片送风，电热丝同步发热，因此吹出来的是热风；
电流从电源接入端流入后，分为两条独立支路分别经过电动机、电热丝，再共同回到电源另一端，因此电动机与电热丝是并联的。

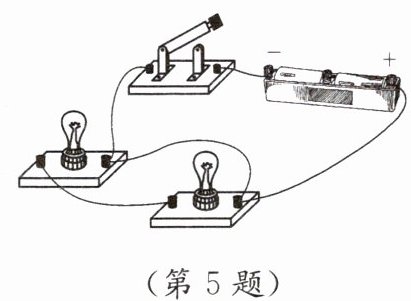

5. 观察图示的电路，回答问题并完成以下操作。
（1）闭合开关，两个灯泡能否发光？答：
。闭合开关后电路会出现
故障，该故障会造成什么不良后果？答：
。
（2）只要改接一根导线的一个接头就可以将如图所示的电路改成两个灯泡并联的电路。请你在要改接的这根导线上打一个“×”号，并画出改接后的导线。

答案

解：
(1) 不能发光；电源短路；会烧坏电源
(2) 操作方法：将连接左侧灯泡左接线柱和右侧灯泡左接线柱的导线打“×”，把该导线原本接左侧灯泡左接线柱的接头改接到左侧灯泡的右接线柱，改接后电流从电源正极流出分为两条独立支路，分别通过两个灯泡后汇合经开关回到电源负极，两个灯泡形成并联电路。
（也可选择将连接左侧灯泡右接线柱和右侧灯泡左接线柱的导线打“×”，将该导线原本接右侧灯泡左接线柱的接头改接到右侧灯泡的右接线柱，同样可实现两灯并联，两种改法均正确。）
