6. 分别说明如图所示的电路处于下列情况时所发生的现象：① 仅闭合开关$\mathrm{S}_1$；② 仅闭合开关$\mathrm{S}_2$；③ 同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$。
答案
解：
① 仅闭合开关$\mathrm{S}_1$时，电路为通路，电流通过灯泡$\mathrm{L}$，灯泡$\mathrm{L}$发光。
② 仅闭合开关$\mathrm{S}_2$时，电路处于断路状态，无电流通过灯泡，灯泡$\mathrm{L}$不发光。
③ 同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时，开关$\mathrm{S}_2$直接将电源两极连通，发生电源短路，灯泡$\mathrm{L}$不发光，电源会被烧坏。
① 仅闭合开关$\mathrm{S}_1$时，电路为通路，电流通过灯泡$\mathrm{L}$，灯泡$\mathrm{L}$发光。
② 仅闭合开关$\mathrm{S}_2$时，电路处于断路状态，无电流通过灯泡，灯泡$\mathrm{L}$不发光。
③ 同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时，开关$\mathrm{S}_2$直接将电源两极连通，发生电源短路，灯泡$\mathrm{L}$不发光，电源会被烧坏。

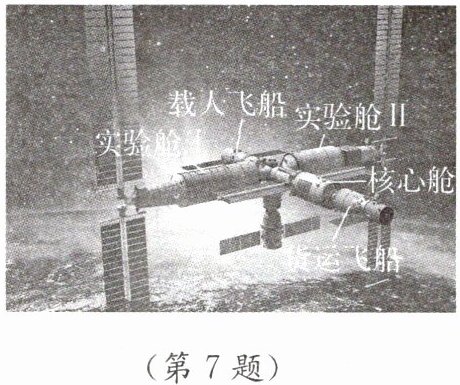

7. 如图所示的中国空间站(天宫),包括核心舱(天和)、实验舱Ⅰ(问天)、实验舱Ⅱ(梦天)、载人飞船(神舟)、货运飞船(天舟)等模块。它的周围是太阳能电池板,该电池板的作用是把能转化为能。
答案
解：
太阳（光）
电
太阳（光）
电

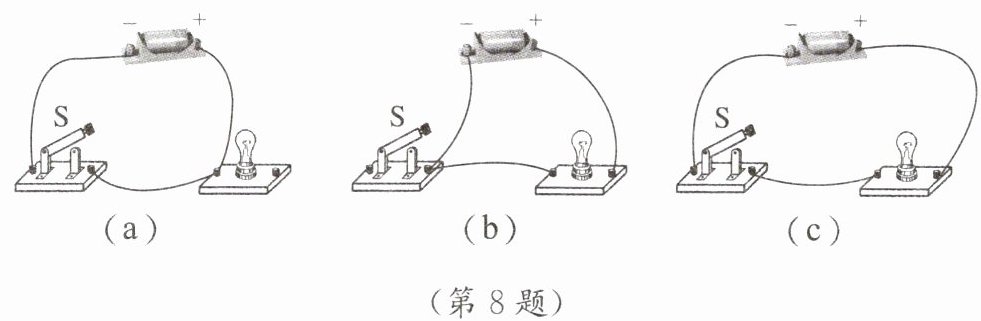

8. 判断下列电路连接的正误，说明错误的原因，并画出正确电路的电路图。
(a)
(c)
(a)
(c)答案
解：
(a) 电路连接错误。
错误原因：开关闭合后，导线直接将电源的正负极相连，发生电源短路，会损坏电源。
(b) 电路连接错误。
错误原因：电路存在断路，电源负极与开关的对应接线柱之间没有用导线连通，整个电路无法形成闭合回路，灯泡不能工作。
(c) 电路连接错误。
错误原因：电路中没有接入开关，无法控制电路的通断。
正确电路图：将电源、开关、小灯泡用导线顺次串联连接，电流从电源正极流出，经过小灯泡、开关后回到电源负极，形成包含全部基本电路元件的完整闭合回路。
(a) 电路连接错误。
错误原因：开关闭合后，导线直接将电源的正负极相连，发生电源短路，会损坏电源。
(b) 电路连接错误。
错误原因：电路存在断路，电源负极与开关的对应接线柱之间没有用导线连通，整个电路无法形成闭合回路，灯泡不能工作。
(c) 电路连接错误。
错误原因：电路中没有接入开关，无法控制电路的通断。
正确电路图：将电源、开关、小灯泡用导线顺次串联连接，电流从电源正极流出，经过小灯泡、开关后回到电源负极，形成包含全部基本电路元件的完整闭合回路。
9. 移动电源(俗称“充电宝”)可以为其他用电器供电。
当移动电源给手机充电时,手机相当于电路中的;当给移动电源充电时,移动电源相当于电路中的。
当移动电源给手机充电时,手机相当于电路中的;当给移动电源充电时,移动电源相当于电路中的。
答案
解：
当移动电源给手机充电时，手机消耗电能，将电能转化为化学能，相当于电路中的用电器；
当给移动电源充电时，移动电源消耗电能，将电能转化为化学能储存起来，相当于电路中的用电器。
当移动电源给手机充电时，手机消耗电能，将电能转化为化学能，相当于电路中的用电器；
当给移动电源充电时，移动电源消耗电能，将电能转化为化学能储存起来，相当于电路中的用电器。
