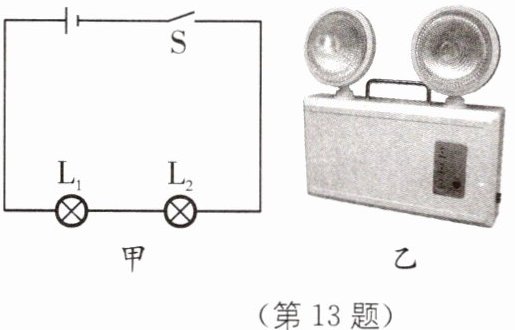

13. (2025·徐州沛县期中)在“连接电路”实验中,实验电路如图甲所示.

视频学重难
(1)在连接电路时,开关应该处于状态.
(2)连接好电路后闭合开关S,发现$\mathrm{L}_1$、$\mathrm{L}_2$两只灯泡都不亮.用手按一下灯$\mathrm{L}_1$时,$\mathrm{L}_1$、$\mathrm{L}_2$仍然都不亮;按一下灯$\mathrm{L}_2$时,两灯都亮,松开手两灯又不亮.则故障可能是.
A. 灯$\mathrm{L}_1$灯丝断了
B. 灯$\mathrm{L}_2$灯丝断了
C. 灯$\mathrm{L}_1$短路
D. 灯$\mathrm{L}_2$与灯座接触不良
(3)闭合开关时,观察到灯$\mathrm{L}_1$比$\mathrm{L}_2$亮些,有同学认为这是因为$\mathrm{L}_1$比$\mathrm{L}_2$更靠近电源的正极.在不增加其他器材的条件下,能判断这种观念是否正确的做法是.
(4)实验结束后,小明关注到一款消防应急照明灯也有两个灯泡,他了解到当外部电路有电时应急灯不亮,外部电路停电时应急灯正常发光,则外部电路有电时控制应急灯的开关应该(填“断开”或“闭合”).

13.(1)断开 (2)D (3)断开开关,将两灯位置互换,闭合开关后观察$\mathrm{L}_1$、$\mathrm{L}_2$的亮度关系 (4)断开 [解析](1)为了保护电路,在连接电路时,开关应该处于断开状态.(2)连接好电路后(两灯依次连接),闭合开关S,$\mathrm{L}_1$、$\mathrm{L}_2$两只灯泡都不亮,电路可能为断路或接触不良;当用手按一下灯$\mathrm{L}_1$,$\mathrm{L}_1$、$\mathrm{L}_2$仍然都不亮,说明故障可能没有在$\mathrm{L}_1$;按一下灯$\mathrm{L}_2$,两灯都亮,松开手两灯又不亮,说明故障可能是$\mathrm{L}_2$与灯座接触不良,故选D.(3)在不增加其他器材的条件下,能验证该同学的判断是否正确的做法是:断开开关,将两只灯泡交换位置,再比较两灯的亮度,会发现“交换位置后,原先较亮的灯泡依然较亮”,说明灯泡的亮度与是否靠近电源的正极无关.(4)对于应急照明灯,当外部电路有电时应急灯不亮,外部电路停电时应急灯正常发光,则外部电路有电时控制应急灯的开关应该断开,灯不会发光.

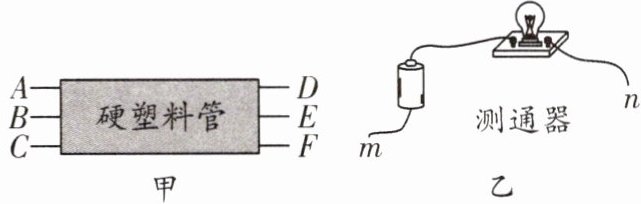

14. 如图甲所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线.为了辨别哪两个线头为同一根导线的两端,可以用图乙的测通器来测试,其操作过程如下.


(1)连接A和C,将测通器的m连接在D上.当n连接F时小灯泡发光,连接E时小灯泡不发光.由此可以确定(填字母)为同一导线的两端.
(2)为了弄清另两根导线的两端,可连接A和B,测通器的一端必须与(填“D”“E”或“F”)连时,另一端只需接触一根导线就能将两根导线辨别开.
(3)若在一根横跨河流两岸的硬塑料管内穿有两根完全相同的电线,共有A、B、C、D四个线头,如图丙所示.为了辨别哪两个线头为同一根导线的两端,小明经过认真思考,成功利用两节干电池、一个带灯座的小灯泡和足够的短导线顺利完成了辨别.请在图丙中补全小明的测试电路图(用符号表示电池和灯泡),要求:所给元件只能连接在AB之间或CD之间(考虑到河流有一定宽度).

14.(1)BE (2)E (3)如图所示
[解析](1)连接A和C,将测通器的m连接在D上. 当n连接F时小灯泡发光,说明ACDF连通,剩余的BE为另外的一根导线.(2)现在知道BE为一根导线,将AB连在一起,先把m连接在E上,若n连接F时小灯泡发光,则AF为一根导线,若小灯泡不亮,则说明AD为一根导线.(3)所给元件只能连接在AB之间或CD之间,因而需要用一条足够长的导线,可将多条短导线连接成一条长导线,连接电路如图所示,闭合开关,灯泡发光,说明AB是一根导线,不能发光,说明AD是一根导线.

15. (2025·安徽中考)某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转,设计了如图所示的电路,$\mathrm{S}_1$、$\mathrm{S}_2$ 为单刀双掷开关,$\mathrm{L}_1$、$\mathrm{L}_2$ 为指示灯.规定电流从电动机 M 的左端流入,电动机正转.下列说法正确的是().

A.$\mathrm{S}_1$ 接 $a$、$\mathrm{S}_2$ 接 $d$ 时,$\mathrm{L}_1$、$\mathrm{L}_2$ 均发光,电动机不转
B.$\mathrm{S}_1$ 接 $a$、$\mathrm{S}_2$ 接 $c$ 时,只有$\mathrm{L}_1$ 发光,电动机反转
C.$\mathrm{S}_1$ 接 $b$、$\mathrm{S}_2$ 接 $d$ 时,只有 $\mathrm{L}_2$ 发光,电动机反转
D.$\mathrm{S}_1$ 接 $b$、$\mathrm{S}_2$ 接 $c$ 时,$\mathrm{L}_1$、$\mathrm{L}_2$ 均发光,电动机正转

15.C [解析]由图可知,$\mathrm{S}_1$接$a$、$\mathrm{S}_2$接$d$时,电路没有形成通路,灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$和电动机都不工作,故A错误;$\mathrm{S}_1$接$a$、$\mathrm{S}_2$接$c$时,$\mathrm{L}_1$与电动机依次连接,电流从电动机的左端流入,右端流出,所以此时$\mathrm{L}_1$亮,电动机正转,故B错误;$\mathrm{S}_1$接$b$、$\mathrm{S}_2$接$d$时,$\mathrm{L}_2$与电动机依次连接,电流从电动机的右端流入,左端流出,所以此时$\mathrm{L}_2$亮,电动机反转,故C正确;$\mathrm{S}_1$接$b$、$\mathrm{S}_2$接$c$时,电路没有形成通路,灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$和电动机都不工作,故D错误.
