7. 为保障安全，外出旅游的小华设计了一个报警装置，铜片$a$贴在门框上，铜片$b$贴在门上，关门时两个铜片接触. 这个报警装置可以让小华放心地睡觉，下列说法正确的是(
A.关门睡觉时，指示灯不亮，扩音器不响
B.关门睡觉时，指示灯亮，扩音器响
C.关门睡觉时，指示灯亮，扩音器不响
D.关门睡觉时，指示灯不亮，扩音器响
C
).A.关门睡觉时，指示灯不亮，扩音器不响
B.关门睡觉时，指示灯亮，扩音器响
C.关门睡觉时，指示灯亮，扩音器不响
D.关门睡觉时，指示灯不亮，扩音器响
答案
7.C [解析]关门时两个铜片接触,扩音器短路,指示灯亮;开门时,两个铜片不接触,指示灯和扩音器依次连接在同一条电路中,指示灯亮,扩音器响. 故C正确.

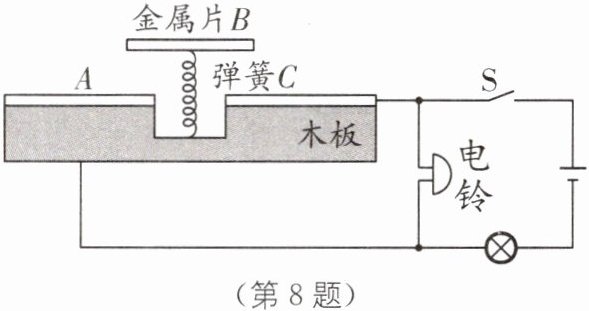

8. (2025·山西晋中太谷区期末)一种具有报警功能的文物展示台,其内部电路结构如图所示.开关闭合状态下,当文物放置在金属片B上,弹簧处于压缩状态,B与金属片A、C接触;当文物被搬离展示台时,弹簧恢复原状,则此时电路的工作情况是(
A.灯泡亮,电铃响
B.灯泡不亮,电铃不响
C.灯泡和电铃都短路
D.灯泡断路,电铃短路
A
).A.灯泡亮,电铃响
B.灯泡不亮,电铃不响
C.灯泡和电铃都短路
D.灯泡断路,电铃短路
答案
8.A [解析]由图知,当文物在展示台上时,金属片A、B、C接通,电铃被短路,电铃不工作,灯泡发光;当文物被搬离展示台时,金属片B在弹簧作用下向上移动,与金属片A、C断开接触,此时电铃与灯泡依次连接在电路中,因此灯泡亮且电铃响,起到报警的作用,故A正确,B、C、D错误.
9. 小明逛夜市时，发现一种不消耗电能、遇水就亮的灯泡.小明认为这与物理课上所学知识矛盾，于是买了一个灯泡回家测试.小明猜想灯泡遇水就亮的原因是灯泡内部装有提供能量的
电源
(填电路元件的名称)，灯泡遇水形成通路

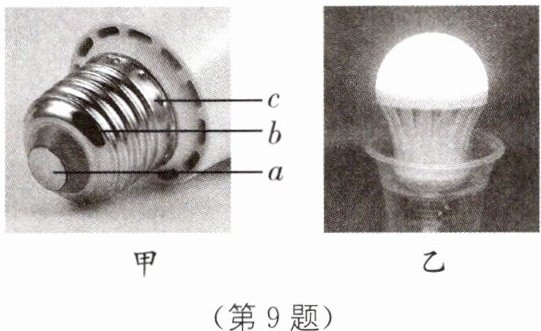

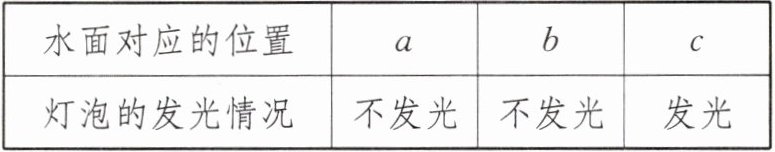

(填“通路”“短路”或“断路”)；小明观察到灯泡底部结构由a、b、c三部分组成，如图甲所示，a、c为金属，b为塑料.如图乙所示，将灯泡缓慢浸入水中，观察灯泡发光情况，收集到证据如表.小明将灯泡取出并擦干，不放入水中，再用一根导线同时接触灯泡底部a
(填“a”或“b”)和c两部分，灯泡发光.答案
9. 电源 通路 a [解析]灯泡遇水就亮的原因是:灯泡内部装有提供能量的电源,灯泡遇水形成通路. 由题目可知,a、c为金属,导电;b为塑料,不易导电,根据表格记录可知水面对应位置到达c灯泡发光,因此用一根导线同时接触灯泡底部a和c两部分,形成通路,电路中有电流,灯泡发光.
10. 如图所示,要使灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都发光,则应闭合开关
$\mathrm{S}_{1}$、$\mathrm{S}_{3}$
;再将电路中剩余开关也闭合,能发光的灯泡是$\mathrm{L}_{1}$
,另一个灯泡发生了短路
(填“短路”或“断路”).答案
10. $\mathrm{S}_{1}$、$\mathrm{S}_{3}$ $\mathrm{L}_{1}$ 短路 [解析]要使灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都发光,电流依次流经两个灯泡,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是依次相连的,电路只有一条路,所以应闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$,断开开关$\mathrm{S}_{2}$;若将电路中剩余的开关$\mathrm{S}_{2}$闭合,则灯$\mathrm{L}_{2}$被短路,不发光,则能发光的灯泡是$\mathrm{L}_{1}$.
11. 跨学科 电解水实验 如图所示是电解水实验原理图,蓄电池在向外供电时把
化学
能转化为电能. 为增强水的导电性,通常向水中加少量的 $\ce{NaOH}$. 在闭合开关的瞬间,若溶液中的 $\ce{Na^{+}}$ 是从 $C$ 移动到 $D$,则蓄电池的 $A$ 端是负
极. 如果用导线将蓄电池 $A$、$B$ 两端直接相连,会造成短路
,可能会损坏电源.答案
11. 化学 负 短路 [解析]蓄电池供电时,内部发生化学变化同时向外提供电能,所以其向外供电时把化学能转化为电能;溶液中的$\ce{Na^{+}}$是从$C$移动到$D$,说明水中电流方向是从$C$到$D$,由在电源外部,电流从电源正极经过用电器回到电源负极知,蓄电池的$A$端是负极;如果用导线将蓄电池$A$、$B$两端直接相连,由于电流未经过用电器直接从电源正极流向电源负极,所以会造成短路故障.

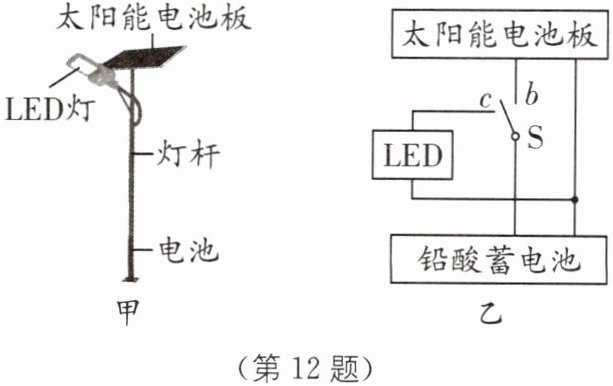

12. (2025·苏州昆山月考)如图甲所示是太阳能路灯，由太阳能电池板、控制器、蓄电池组、LED发光二极管、灯杆及灯具外壳组成，结构示意图如图乙所示.白天光线强时，灯杆顶端的太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为 LED 灯供电照明. 图乙中夜晚光线弱时，S与
c
(填“b”或“c”)接通，白天光线强时铅酸蓄电池相当于电路中的用电器
.答案
12. c 用电器 [解析]因为夜晚光线弱时,蓄电池为LED灯供电照明,由此可知此时S应与c接通,使LED灯与蓄电池形成闭合回路;白天光线强时,灯杆顶端的太阳能电池板为蓄电池充电,说明此时蓄电池消耗电能,由此可知此时的铅酸蓄电池相当于电路中的用电器.
