四、信息阅读题
11.阅读短文,回答问题。
温差电池
1821年,科学家塞贝克发现:把两种不同的金属导线连接成闭合电路,如果把导线的两个连接点分别放在温度不同的两个环境中,电路中就会有电流产生。这种现象称为塞贝克效应。如图所示,两种金属导线A、B连接成金属环,1、2为两个连接点,连接点1处环境温度高,连接点2处环境温度低,在金属环中产生了顺时针方向的电流。不同种类的金属才会产生塞贝克效应,同种金属不会产生,根据塞贝克效应可以制成温差电池。

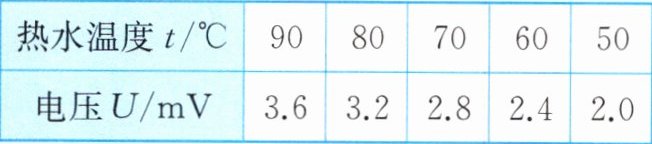

温差电池产生的电压和温差有什么关系呢?将一块某种材料的金属板放在温度始终为20 ℃的冷水中,将另外一种材料的金属板放在热水中,在两块金属板之间接电压表。用温度计每隔一段时间测量热水的温度,测得的数据如下表所示。


(1)塞贝克效应中,
(2)如果图中连接点1改为低温环境,连接点2改为高温环境,那么电路中的电流方向为
(3)从表中的数据可以看出:温差越大,产生的电压越
(4)根据表中的数据可知,电压表的示数为3 mV时,热水的温度约为
11.阅读短文,回答问题。
温差电池
1821年,科学家塞贝克发现:把两种不同的金属导线连接成闭合电路,如果把导线的两个连接点分别放在温度不同的两个环境中,电路中就会有电流产生。这种现象称为塞贝克效应。如图所示,两种金属导线A、B连接成金属环,1、2为两个连接点,连接点1处环境温度高,连接点2处环境温度低,在金属环中产生了顺时针方向的电流。不同种类的金属才会产生塞贝克效应,同种金属不会产生,根据塞贝克效应可以制成温差电池。
温差电池产生的电压和温差有什么关系呢?将一块某种材料的金属板放在温度始终为20 ℃的冷水中,将另外一种材料的金属板放在热水中,在两块金属板之间接电压表。用温度计每隔一段时间测量热水的温度,测得的数据如下表所示。
(1)塞贝克效应中,
内
能转化为电能。(2)如果图中连接点1改为低温环境,连接点2改为高温环境,那么电路中的电流方向为
逆时针
。(3)从表中的数据可以看出:温差越大,产生的电压越
高
。(4)根据表中的数据可知,电压表的示数为3 mV时,热水的温度约为
75
℃。答案
11.(1)内
(2)逆时针
(3)高
(4)75
(2)逆时针
(3)高
(4)75
