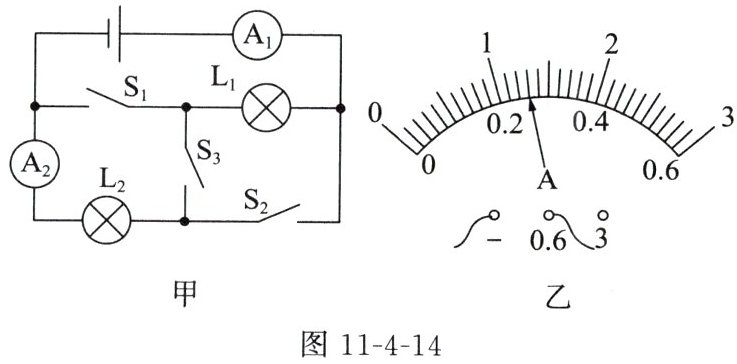

12. 认真观察图11-4-14甲，回答问题。
(1)当只闭合开关$\mathrm{S}_2$时，电流表$\mathrm{A}_1$的示数为0.26 A，则通过$\mathrm{L}_1$的电流是多少？
(2)当只闭合开关$\mathrm{S}_3$时，电流表$\mathrm{A}_1$的示数为0.12 A，则电流表$\mathrm{A}_2$的示数是多少？
(3)当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，电流表$\mathrm{A}_1$的示数为0.50 A，电流表$\mathrm{A}_2$的示数如图11-4-14乙所示，则通过$\mathrm{L}_1$的电流是多少？

12. (1) 0
(2) 0.12 A
(3) 0.24 A

【分析】
首先分析不同开关状态下的电路连接：(1)只闭合S₂时，L₁支路断开，仅L₂工作；(2)只闭合S₃时，电路为L₂的简单电路，两电流表均测L₂的电流；(3)只闭合S₁、S₂时，L₁与L₂并联，A₁测干路电流，A₂测L₂支路电流，需结合电流表读数和并联电流规律计算。
【解析】
(1) 当只闭合开关S₂时，L₁所在支路断路，无电流通过，因此通过L₁的电流为0；
(2) 当只闭合开关S₃时，电路为L₂的简单电路，电流表A₁和A₂都测量通过L₂的电流，所以电流表A₂的示数等于A₁的示数，即0.12 A；
(3) 当只闭合开关S₁、S₂时，L₁与L₂并联，A₁测干路电流，A₂测L₂支路电流。由图乙可知，A₂选用0~0.6 A量程，分度值0.02 A，示数为0.26 A。根据并联电路电流规律I = I₁ + I₂，可得通过L₁的电流：I₁ = I - I₂ = 0.50 A - 0.26 A = 0.24 A。
【答案】
(1) 0；(2) 0.12 A；(3) 0.24 A
【知识点】
并联电路电流规律、电流表读数、电路连接判断
【点评】
本题考查电路分析与并联电流规律，核心是判断开关状态对应的电路结构、电流表测量对象，难度适中，属于基础应用类题目。
【难度系数】
0.5

一、电压
1. 类比：水流的形成需要有水压的作用，
那么，电流的形成需要有的
作用。

1. 电压

【分析】本题运用类比法解题，将电流的形成与水流的形成进行类比：水流的形成需要水压作为动力，电流的形成也需要对应的动力，结合电压的相关概念即可推导得出答案。
【解析】水流的形成依靠水压的作用，同理，电压是使电路中形成电流的原因，因此电流的形成需要有电压的作用。
【答案】电压
【知识点】电压的概念、类比法应用
【点评】本题通过类比的方式考查电压的作用，属于基础概念题，帮助学生理解电压与电流的对应关系，难度较低。
【难度系数】0.9

2. 作用：使自由电荷做形成电流。（提供电压）

2. 定向移动 电源

【分析】本题考查电学基础概念，需明确电流形成的条件以及电压的提供装置。首先，电流的本质是自由电荷的定向移动，而非无规则移动；其次，电路中电源的功能是提供电压，据此可完成填空。
【解析】电流的形成需要自由电荷发生定向移动，因此第一空填“定向移动”；电源是电路中提供电压的装置，因此第二空填“电源”。
【答案】定向移动 电源
【知识点】电流的形成、电源的作用
【点评】本题为电学基础识记题，考查核心概念的掌握，难度小，学生只要牢记课本基础知识点即可轻松作答。
【难度系数】0.9

3. 单位及其换算：在国际单位制中，电压的单位是，简称，用符号表示。除此之外，电压的单位还有千伏(kV)、毫伏(mV)、微伏(μV)等，1 kV= V，1 V= mV，1 mV= μV。

3. 伏特 伏 V 1 000 1 000 1 000

【分析】本题考查电压的国际单位及单位换算的基础知识点，解题思路是牢记电压的主单位名称、简称、符号，以及不同单位间的进率关系，直接对应填写即可。
【解析】在国际单位制中，电压的主单位是伏特，简称伏，符号为V；电压单位中，千伏、伏、毫伏、微伏相邻单位间的进率均为1000，因此1kV=1000V，1V=1000mV，1mV=1000μV。
【答案】伏特 伏 V 1000 1000 1000
【知识点】电压单位；单位换算
【点评】本题为电学基础识记题，侧重考查对电压单位及换算的记忆，属于入门级知识点，难度低，只要准确记忆相关内容即可作答。
【难度系数】0.9

4. 作用：测量电路中两点间的大小。（电压表在电路图中的符号是）

4. 电压

【分析】本题考查电压表的基础概念，需明确电压表的作用是测量电路中两点间电压的大小，以及其在电路图中的符号，属于电学中需识记的基础知识点，准确记忆相关内容即可解答。
【解析】电压表是测量电压的仪器，其作用为测量电路中两点间电压的大小；在电路图中，电压表的符号是带圆圈的字母“V”，对应题目给出的图标。
【答案】电压
【知识点】电压表的使用、电压的测量
【点评】本题为电学基础识记题，主要考察对电压表基本功能和符号的掌握，难度较低，是学生必须掌握的核心基础知识点。
【难度系数】0.9

5. 实验室常用电压表的两个量程及其对应分度值：大量程是，分度值是；小量程是，分度值是。

5. 0～15 V 0.5 V 0～3 V 0.1 V

【分析】
要解答本题，需牢记实验室常用电压表的两个量程及对应分度值：首先明确电压表的常用测量范围，再根据量程的刻度划分计算分度值。大量程的测量范围是0到15V，小量程是0到3V；分度值是每一小格代表的电压值，可通过量程除以表盘大格数再除以每大格的小格数得出。
【解析】
实验室常用电压表的两个量程及对应分度值为：大量程是0～15 V，其分度值是0.5 V；小量程是0～3 V，其分度值是0.1 V。
【答案】
0～15 V 0.5 V 0～3 V 0.1 V
【知识点】
电压表的量程 电压表的分度值
【点评】
本题考查电学基础仪器电压表的核心参数，属于识记类基础题，是电学学习的必备常识。
【难度系数】
0.9

6. 使用时的注意事项：
(1)调零。
(2)应将电压表在被测电路的两端。
(3)让电流从电压表的流入、从流出。
(4)电压表所测的电压大小不能超出其，若无法估计电压大小，可先用试触。
(5)电压表直接接在电源的正、负极两端。
(6)读数时，视线应与表盘垂直。

6. (2)并联
(3)正接线柱 负接线柱
(4)量程 大量程
(5)能

【分析】
本题考查电压表的使用规则，解题时需回忆电压表的正确使用方法，依次对应每个空的要求：电压表需并联在被测电路两端，电流从正接线柱流入、负接线柱流出，不能超出量程，无法估计电压时用大量程试触，可直接接电源两端，据此填写各空。
【解析】
根据电压表的使用规则：(2)电压表的连接方式为并联，需并联在被测电路两端才能准确测量被测部分的电压；(3)电流要遵循“正进负出”原则，即从正接线柱流入、负接线柱流出，否则指针会反向偏转；(4)被测电压不能超过电压表的量程，若无法估计电压大小，应先用大量程试触，防止电压表损坏；(5)电压表内阻极大，可直接接在电源正、负极两端测量电源电压。
【答案】
(2)并联；(3)正接线柱；负接线柱；(4)量程；大量程；(5)能
【知识点】
电压表的使用
【点评】
本题为初中电学基础题，考查电压表的基本使用规则，属于需识记的核心知识点，难度较低。
【难度系数】
0.8
