三、串、并联电路中电压的关系
7. 串联电路两端的总电压等于，关系式为。
8. 并联电路各支路两端的电压，与并联电路两端的总电压，关系式为。

7. 各用电器两端的电压之和 U=U₁+U₂+……+Uₙ
8. 相等 也相等 U=U₁=U₂=……=Uₙ

【分析】
本题考查串、并联电路的电压基本规律，解题思路是准确回忆初中物理中串联和并联电路的电压关系：串联电路总电压等于各部分用电器两端电压之和，并联电路各支路电压相等且等于电路总电压，据此填写对应内容和关系式即可。
【解析】
7. 根据串联电路电压规律，串联电路两端的总电压等于各用电器两端的电压之和，对应的关系式为$ U=U_1+U_2+\dots+U_n $；
8. 根据并联电路电压规律，并联电路各支路两端的电压相等，且与并联电路两端的总电压也相等，对应的关系式为$ U=U_1=U_2=\dots=U_n $。
【答案】
7. 各用电器两端的电压之和 $ U=U_1+U_2+\dots+U_n $；8. 相等 也相等 $ U=U_1=U_2=\dots=U_n $
【知识点】
串联电路电压规律、并联电路电压规律
【点评】
本题是对串并联电路电压基本规律的直接识记类考查，属于初中电学的基础知识点，难度较低，侧重对概念的准确记忆。
【难度系数】
0.8

1. 下列说法正确的是()。

A.电源在电路中起到提供电压的作用
B.有电压就一定有电流
C.电压只能使自由电子定向移动形成电流
D.电路断开后，电路中没有电流了，因此电源电压为0

1. A

【分析】本题考查电压与电流的基础概念，解题时需逐一分析每个选项，结合电源的作用、电流形成的条件（有电压且电路闭合）、电压对自由电荷的作用等知识点，判断各选项的正误，最终确定正确答案。
【解析】A选项：电源的核心作用是为电路两端提供电压，该说法正确；B选项：电流的形成需要同时满足两个条件：一是电路两端有电压，二是电路为通路，仅有电压而电路断开时，不会形成电流，故该选项错误；C选项：电压能使自由电荷定向移动形成电流，自由电荷包括自由电子、正离子等，并非只有自由电子，故该选项错误；D选项：电路断开后，电路中电流为0，但电源是提供电压的装置，电源两端的电压不会随电路断开而消失，故该选项错误。综上，正确选项为A。
【答案】A
【知识点】电压的作用、电流的形成条件
【点评】本题属于初中物理电学的基础概念题，主要考查对电压、电流相关概念的准确理解，需注意区分电流形成的必要条件，避免概念混淆，难度适中。
【难度系数】0.5

2. 一节干电池的电压为 V，我国家庭电路的电压为 V。

2. 1.5 220

【分析】本题考查物理学科中常见的电压常识，属于需要识记的基础内容，只需牢记一节干电池和我国家庭电路的标准电压数值，即可直接填写答案。
【解析】根据物理常识，一节普通干电池的电压为1.5V，我国家庭照明电路的电压为220V，因此依次填入对应数值即可。
【答案】1.5；220
【知识点】常见电压值
【点评】本题属于基础识记类题目，考查学生对常见电压数值的记忆，是电学部分的基础知识点，难度较低，需要准确掌握相关常量。
【难度系数】0.9

3. 请完成下列单位换算。
(1)110 kV= V。
(2)$2.5×10^{4}$ μV= mV。
(3)0.16 V= mV。
(4)$5×10^{5}$ mV= kV。

3. (1) 1.1×10⁵ (2) 25 (3) 160 (4) 0.5

【分析】本题是电压单位换算题，解题时需先牢记电压单位间的换算进率：1kV=10³V，1V=10³mV，1mV=10³μV；换算规则为：将大单位换算为小单位时乘以进率，将小单位换算为大单位时除以进率，据此依次计算各小题即可。
【解析】
(1) 因为1kV=10³V，所以110kV=110×10³V=1.1×10⁵V；
(2) 因为1μV=10⁻³mV，所以2.5×10⁴μV=2.5×10⁴×10⁻³mV=25mV；
(3) 因为1V=10³mV，所以0.16V=0.16×10³mV=160mV；
(4) 因为1mV=10⁻⁶kV，所以5×10⁵mV=5×10⁵×10⁻⁶kV=0.5kV；
【答案】(1)1.1×10⁵ (2)25 (3)160 (4)0.5
【知识点】电压单位换算
【点评】本题为电压单位换算的基础题，只需掌握电压单位间的进率即可正确解答，是物理电学部分的基础考点，适合巩固单位换算的基本方法。
【难度系数】0.7

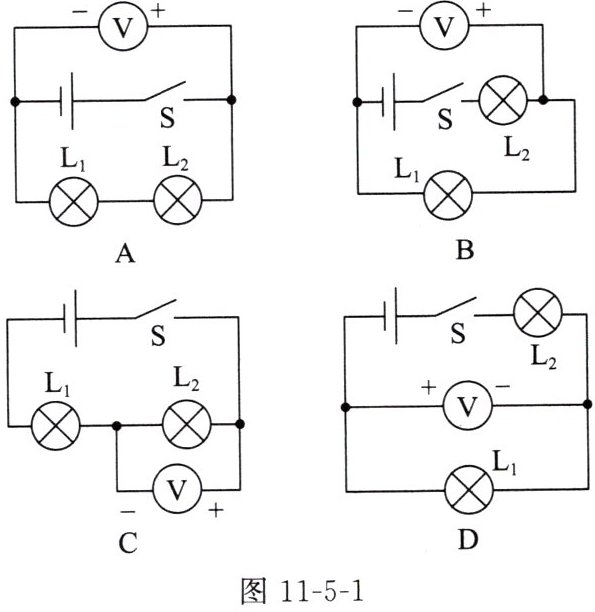

4. 如图11-5-1所示的电路中，闭合开关S后能测出灯泡$\mathrm{L}_1$两端电压的是()。

4. B

【分析】
要判断闭合开关后电压表能否测出$\mathrm{L}_1$两端的电压，需依据电压表的使用规则：电压表应并联在被测电路（$\mathrm{L}_1$）两端，且电流需从电压表的正接线柱流入、负接线柱流出。我们逐个分析选项：
1. 选项A：电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$两端的电压，不符合要求。
2. 选项B：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表并联在$\mathrm{L}_1$两端，且电流从电压表正接线柱流入、负接线柱流出，能测出$\mathrm{L}_1$两端的电压，符合要求。
3. 选项C：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$两端的电压，且正负接线柱接反了，不符合要求。
4. 选项D：电压表虽并联在$\mathrm{L}_1$两端，但正负接线柱接反了，无法正确测量$\mathrm{L}_1$两端的电压，不符合要求。
【解析】
根据电压表的使用规则：①需并联在被测用电器两端；②电流需从电压表的正接线柱流入、负接线柱流出。
选项A：电压表并联在电源两端，测量的是电源电压，无法测出$\mathrm{L}_1$两端电压，错误。
选项B：$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系，电压表并联在$\mathrm{L}_1$两端，且正负接线柱连接正确，可测出$\mathrm{L}_1$两端的电压，正确。
选项C：电压表并联在$\mathrm{L}_2$两端，测量对象错误，且正负接线柱接反，错误。
选项D：电压表正负接线柱接反，无法正确测量$\mathrm{L}_1$两端电压，错误。
【答案】
B
【知识点】
电压表的使用、电路连接
【点评】
本题考查电压表的正确使用方法，核心是明确电压表的连接要求，需结合电路结构逐一判断电压表的测量对象和接线柱是否正确，属于基础应用题型。
【难度系数】
0.5

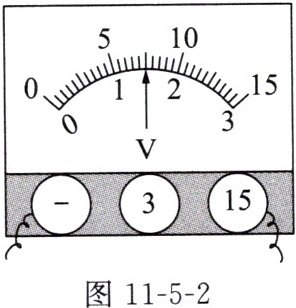

5. 如图11-5-2所示，该电表的作用是，所选用的量程是，对应的分度值是，示数是。若改用另一量程且指针位置不变，则对应的分度值是，示数是。

5. 测量电压 0～15 V 0.5 V 7.5 V 0.1 V 1.5 V

【分析】首先根据电表表盘上的“V”标识，判断该电表为电压表，明确其作用是测量电压；再通过接线柱的连接情况确定所选量程；结合量程计算分度值，依据指针位置读取对应示数；若换用另一量程，同理确定分度值并读取示数。
【解析】1. 电表表盘标有“V”，说明是电压表，作用为测量电压；2. 接线柱连接“-”和“15”，因此选用的量程是0～15 V；3. 0～15 V量程下，每大格代表5 V，每大格分为10小格，分度值为5 V÷10=0.5 V；4. 指针指向第15小格，示数为15×0.5 V=7.5 V；5. 另一量程为0～3 V，每大格代表1 V，每大格分为10小格，分度值为1 V÷10=0.1 V；6. 指针位置不变，示数为15×0.1 V=1.5 V。
【答案】测量电压；0～15 V；0.5 V；7.5 V；0.1 V；1.5 V
【知识点】电压表的使用；电压测量；电表读数
【点评】本题考查电压表的量程、分度值及读数，核心是正确判断量程与对应分度值，区分不同量程下的读数差异，属于电学基础题型。
【难度系数】0.3

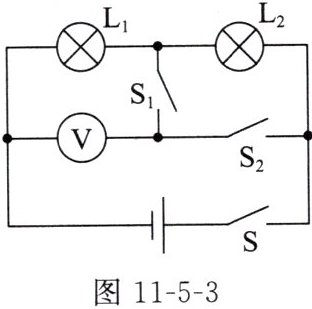

6. 如图11-5-3所示的电路中，当开关S和S₁闭合、S₂断开时，电压表的示数为2.5 V；当开关S和S₂闭合、S₁断开时，电压表的示数为6.0 V，则L₁两端的电压为 V，L₂两端的电压为 V，电源电压为 V。

图11-5-3

6. 2.5 3.5 6.0

【分析】首先需明确不同开关状态下的电路连接及电压表的测量对象：当开关S、S₁闭合，S₂断开时，L₁与L₂串联，电压表并联在L₁两端，测L₁的电压；当开关S、S₂闭合，S₁断开时，电压表并联在电源两端，测电源电压。再结合串联电路电压规律计算L₂的电压。
【解析】1. 当S和S₁闭合、S₂断开时，L₁与L₂串联，电压表测L₁两端电压，因此L₁两端电压U₁=2.5V；
2. 当S和S₂闭合、S₁断开时，电压表测电源两端电压，因此电源电压U=6.0V；
3. 根据串联电路电压规律U=U₁+U₂，可得L₂两端电压U₂=U-U₁=6.0V-2.5V=3.5V。
【答案】2.5；3.5；6.0
【知识点】串联电路电压规律，电压表的使用
【点评】本题考查串联电路的电压特点，核心是判断不同开关状态下电压表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.6

7. 甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压（选填“大于”“小于”或“等于”）乙灯两端的电压，这是因为。若甲灯两端允许施加的最大电压为6 V，乙灯两端允许施加的最大电压为7 V，则为了电路元件安全，甲、乙两灯两端的电压不得超过V。

7. 等于 并联电路各支路两端的电压相等 6

【分析】
本题考查并联电路的电压规律及用电器安全电压的选择。首先回忆并联电路的核心电压特点：并联电路中各支路两端的电压相等，据此判断甲、乙两灯的电压关系；再结合用电器安全要求，并联时电路电压不能超过任一用电器的最大允许电压，取较小值即可保证安全。
【解析】
1. 并联电路的电压特点：并联电路中各支路两端的电压相等，因此甲、乙两灯并联时，甲灯两端的电压等于乙灯两端的电压。
2. 用电器安全电压：当两个用电器并联时，电路两端的电压不能超过任何一个用电器的最大允许电压，否则会损坏电压承受能力小的用电器。已知甲灯最大允许电压为6V，乙灯为7V，6V更小，因此两灯两端电压不得超过6V。
【答案】
等于；并联电路各支路两端的电压相等；6
【知识点】
并联电路的电压规律；用电器的安全电压
【点评】
本题结合基础电学规律和实际安全要求，考查学生对并联电路电压特点的掌握，属于常规基础题，需准确记忆并联电路的电压特性，理解用电器并联时的电压选择原则。
【难度系数】
0.7

1. 关于电流表和电压表的使用，下列说法正确的是()。

A.两表都可以与被测电路串联使用
B.接入电路中时，都应使电流从正接线柱流入、从负接线柱流出
C.两表都不能直接接在电源的正、负极两端
D.若有两个量程，一般都先用小量程试触

1. B

【分析】
本题考查电流表和电压表的使用规则，需分别明确两者的连接方式、电流方向、能否直接接电源、量程选择等要点，逐一分析选项判断正误。
【解析】
逐一分析各选项：
选项A：电流表必须串联在被测电路中，而电压表必须并联在被测电路两端，因此两表不能都串联，A错误；
选项B：电流表和电压表接入电路时，都要求电流从正接线柱流入、负接线柱流出，否则指针会反向偏转，损坏电表，B正确；
选项C：电流表内阻极小，相当于导线，不能直接接在电源两极，否则会造成短路；电压表内阻极大，相当于开路，可以直接接在电源两极测量电源电压，因此C错误；
选项D：使用电表时，若有多个量程，为防止电表损坏，应先用大量程试触，若指针偏转角度小，再换用小量程，而非先用小量程，D错误。
【答案】
B
【知识点】
电流表和电压表的使用
【点评】
本题是初中物理电学的基础题，核心考查电流表与电压表的使用规则，需准确区分两者的连接方式、量程选择等异同点，属于学生应掌握的基础知识点。
【难度系数】
0.7
