1[2025广东深圳质检]探究串联电路中电压的特点。

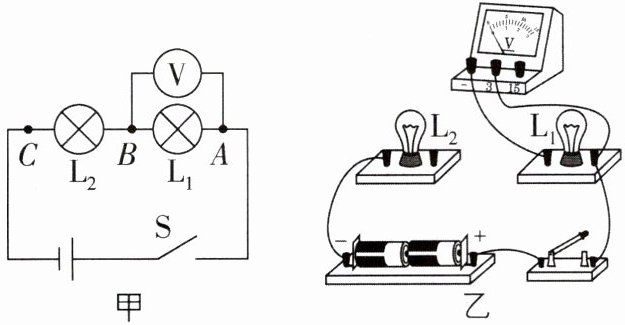

(1)根据如图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
(2)连接电路时,开关应处于状态。正确连接电路后,闭合开关,若灯$L_2$开路,则$L_1$中(填“有”或“无”)电流。

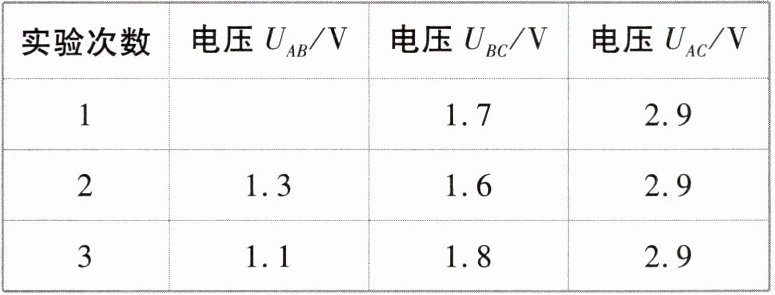

(3)①用电压表分别测出电压$U_{AB}$、$U_{BC}$和$U_{AC}$。其中测$U_{AB}$时,电压表的示数如图丙所示,示数为V。接着更换不同规格的灯泡并多次实验,数据记录见表。


②分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压。
③为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以。

(1)
(2)断开 无
(3)①1.2 ②之和 ③改变电源电压并多次实验(合理即可)
【解析】(1)题图甲中,两灯泡串联,电压表测L₁两端的电压,据此连接电路。(2)为了保护电路,在连接电路时,开关应处于断开状态;正确连接电路后,闭合开关,若灯L₂开路,由于两灯串联,则L₁中无电流。(3)①由图丙可知,电压表选用小量程,分度值为0.1 V,其示数为1.2 V;②分析表中数据可得出:AC两端电压$U_{AC}$等于AB两端电压$U_{AB}$与BC两端电压$U_{BC}$之和,即串联电路两端的总电压等于各部分电路两端电压之和;③此外,还可以改变电源电压并多次实验。

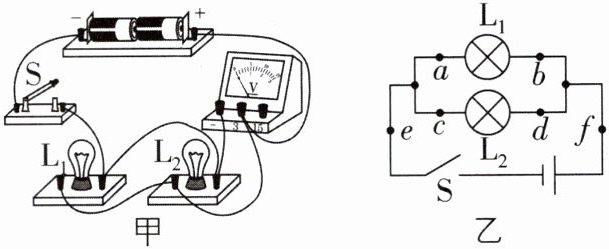

2如图,在“探究并联电路中电压的特点”实验中,小南使用了两个相同的灯泡。

(1)连接好电路后闭合开关,小南发现$L_1$亮、$L_2$不亮,她用手按一下$L_2$,两灯都亮,松开手仍然是$L_1$亮、$L_2$不亮,则故障可能是。
(2)排除故障后,将电压表接在图乙电路的$ab$两端,闭合开关,电压表的示数如图丙所示,电压表的读数为V。
(3)依次将电压表接入电路中的$ab$、$cd$、$ef$两端,小南发现电压表示数相等。由此她得到结论:并联电路中,各支路两端的电压相等。此得出结论的方法(填“科学”或“不科学”),接下来应该进行的操作是。

刷易错……小心有坑~

(1)$L_2$接触不良
(2)2.8
(3)不科学 更换不同规格的灯泡多次实验
【解析】(1)$L_1$亮、$L_2$不亮,说明$L_1$所在支路正常,用手按一下$L_2$,两灯都亮,松开手仍然是$L_1$亮、$L_2$不亮,则故障可能是$L_2$接触不良。(2)将电压表接在$ab$两端时,由图丙可知,电压表选用小量程,分度值为0.1 V,其示数为2.8 V。(3)只做一次实验就得出结论,实验结论具有偶然性,故此得出结论的方法不科学;接下来应该更换不同规格的灯泡多次实验。

3[中]由两个灯泡、一个开关和电源(电压为3 V)组成的电路中,闭合开关后,两个灯泡都发光,下列说法中 ()
①如果两个灯泡两端的电压相等,则它们一定是串联的；
②如果两个灯泡两端的电压相等,则它们一定是并联的；
③如果两个灯泡两端的电压都小于3 V,则它们一定是串联的；
④如果一个灯泡两端的电压等于3 V,则它们一定是并联的。

A.只有①②正确
B.只有①③正确
C.只有②④正确
D.只有③④正确

D
【解析】电源电压为3 V,根据串、并联电路的电压规律可知,若两灯泡两端电压均为3 V,则两灯泡并联,若两个灯泡两端电压都小于3 V,则两灯泡串联;若两个灯泡两端的电压相等,则有两种可能:一是两灯泡并联;二是两灯泡串联,且两灯泡规格相同。
