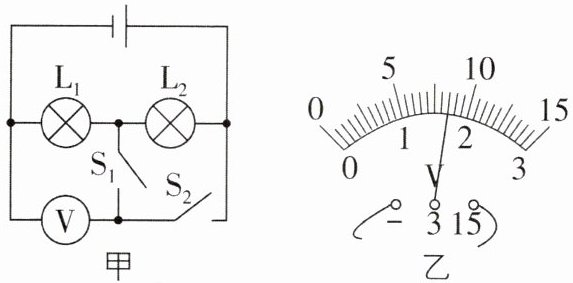

1[2026湖北襄阳期中,中]如图甲所示,电源电压保持不变,当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时,电压表示数如图乙所示;当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时,电压表示数为3 V;那么$\mathrm{S}_1$、$\mathrm{S}_2$都断开时,$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别为 (
A.8.5 V和1.5 V
B.1.5 V和8.5 V
C.5.5 V和3 V
D.3 V和5.5 V
D
)A.8.5 V和1.5 V
B.1.5 V和8.5 V
C.5.5 V和3 V
D.3 V和5.5 V
答案
D
【解析】当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时,两灯串联,电压表测$\mathrm{L}_1$两端的电压$U_1=3\ \mathrm{V}$;当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时,$\mathrm{L}_2$被短路,电压表测电源电压,由图乙可知电压表选用0~15 V量程,分度值为0.5 V,则电源电压$U=8.5\ \mathrm{V}$;当$\mathrm{S}_1$、$\mathrm{S}_2$都断开时,两灯泡仍串联,根据串联电路的电压规律可知,$\mathrm{L}_2$两端的电压$U_2=U-U_1=8.5\ \mathrm{V}-3\ \mathrm{V}=5.5\ \mathrm{V}$。故选D。
【解析】当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时,两灯串联,电压表测$\mathrm{L}_1$两端的电压$U_1=3\ \mathrm{V}$;当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时,$\mathrm{L}_2$被短路,电压表测电源电压,由图乙可知电压表选用0~15 V量程,分度值为0.5 V,则电源电压$U=8.5\ \mathrm{V}$;当$\mathrm{S}_1$、$\mathrm{S}_2$都断开时,两灯泡仍串联,根据串联电路的电压规律可知,$\mathrm{L}_2$两端的电压$U_2=U-U_1=8.5\ \mathrm{V}-3\ \mathrm{V}=5.5\ \mathrm{V}$。故选D。

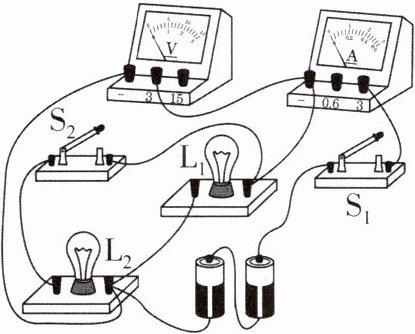

2[2025山东临沂调研,中]如图所示,电源电压保持不变,将开关S₁和S₂都闭合,两灯均正常发光。下列判断正确的是 (
A.灯L₁和L₂是串联连接的
B.电压表不能测量灯L₂两端的电压
C.断开S₂后电流表的示数不变
D.使两灯正常发光的电压相同
D
)A.灯L₁和L₂是串联连接的
B.电压表不能测量灯L₂两端的电压
C.断开S₂后电流表的示数不变
D.使两灯正常发光的电压相同
答案
D
【解析】分析电路图可知,同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时,两灯泡并联,开关$\mathrm{S}_1$控制整个电路,开关$\mathrm{S}_2$控制灯泡$\mathrm{L}_2$;电流表测量干路电流,电压表测量电源电压,因为是并联电路,所以电压表也能测量灯$\mathrm{L}_2$两端的电压,故A、B错误。断开$\mathrm{S}_2$后,灯$\mathrm{L}_2$所在支路断开,电流表的示数变小,故C错误。将开关$\mathrm{S}_1$和$\mathrm{S}_2$都闭合,两灯均正常发光,且两灯两端的电压相等,所以使两灯正常发光的电压相同,故D正确。
【解析】分析电路图可知,同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$时,两灯泡并联,开关$\mathrm{S}_1$控制整个电路,开关$\mathrm{S}_2$控制灯泡$\mathrm{L}_2$;电流表测量干路电流,电压表测量电源电压,因为是并联电路,所以电压表也能测量灯$\mathrm{L}_2$两端的电压,故A、B错误。断开$\mathrm{S}_2$后,灯$\mathrm{L}_2$所在支路断开,电流表的示数变小,故C错误。将开关$\mathrm{S}_1$和$\mathrm{S}_2$都闭合,两灯均正常发光,且两灯两端的电压相等,所以使两灯正常发光的电压相同,故D正确。

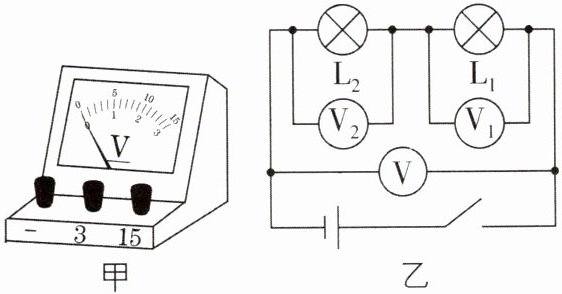

3[2026黑龙江哈尔滨调研,中]在“探究串联电路电压关系”的实验中,所选电压表规格如图甲,电路图如图乙,实验中发现两灯泡均发光,电压表V₁和电压表V的指针偏转角度相同,小组成员读出V₁的示数是3.5 V,所有电表良好,关于上述描述下列说法正确的是 (
甲 乙
A.电压表V₂应选0~15 V量程
B.电压表V所选量程的分度值为0.1 V
C.V₁示数是V₂示数的4倍
D.V₁的读数错误
D
)甲 乙
A.电压表V₂应选0~15 V量程
B.电压表V所选量程的分度值为0.1 V
C.V₁示数是V₂示数的4倍
D.V₁的读数错误
答案
D
【解析】$\mathrm{L}_1$与$\mathrm{L}_2$串联,电压表$\mathrm{V}_1$测量$\mathrm{L}_1$两端电压,电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端电压,电压表$\mathrm{V}$测量电路的总电压。电压表$\mathrm{V}_1$和电压表$\mathrm{V}$的指针偏转角度相同,因电压表$\mathrm{V}$测总电压,示数一定比$\mathrm{V}_1$大,故电压表$\mathrm{V}$使用大量程,分度值为0.5 V;电压表$\mathrm{V}_1$使用0~3 V小量程,则小组成员读出的$\mathrm{V}_1$示数错误;电压表同一刻度处大量程示数是小量程的5倍,根据串联电路的电压规律可知,电压表$\mathrm{V}_2$的示数应为$\mathrm{V}_1$示数的4倍;因不确定$\mathrm{V}_1$示数真实是多少,则电压表$\mathrm{V}_2$的量程无法判断,故A、B、C错误,D正确。
【解析】$\mathrm{L}_1$与$\mathrm{L}_2$串联,电压表$\mathrm{V}_1$测量$\mathrm{L}_1$两端电压,电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端电压,电压表$\mathrm{V}$测量电路的总电压。电压表$\mathrm{V}_1$和电压表$\mathrm{V}$的指针偏转角度相同,因电压表$\mathrm{V}$测总电压,示数一定比$\mathrm{V}_1$大,故电压表$\mathrm{V}$使用大量程,分度值为0.5 V;电压表$\mathrm{V}_1$使用0~3 V小量程,则小组成员读出的$\mathrm{V}_1$示数错误;电压表同一刻度处大量程示数是小量程的5倍,根据串联电路的电压规律可知,电压表$\mathrm{V}_2$的示数应为$\mathrm{V}_1$示数的4倍;因不确定$\mathrm{V}_1$示数真实是多少,则电压表$\mathrm{V}_2$的量程无法判断,故A、B、C错误,D正确。
4[2025重庆巴南区调研,中]如图所示的电路中,电源电压保持不变,开关S₁始终闭合。当开关S₂断开时,电压表测
刷素养 走向重高
电源
(填“L₁”“L₂”或“电源”)两端的电压;当开关S₂由断开到闭合时,电压表的示数不变
(填“变大”“变小”或“不变”)。刷素养 走向重高
答案
电源 不变
【解析】如图所示的电路中,电源电压保持不变,开关$\mathrm{S}_1$始终闭合。当开关$\mathrm{S}_2$断开时,电压表测量的是电源电压;两个开关都闭合时,灯$\mathrm{L}_2$被短路,电压表仍测电源电压,电源电压保持不变,则$\mathrm{S}_2$由断开到闭合,电压表的示数不变。
【解析】如图所示的电路中,电源电压保持不变,开关$\mathrm{S}_1$始终闭合。当开关$\mathrm{S}_2$断开时,电压表测量的是电源电压;两个开关都闭合时,灯$\mathrm{L}_2$被短路,电压表仍测电源电压,电源电压保持不变,则$\mathrm{S}_2$由断开到闭合,电压表的示数不变。

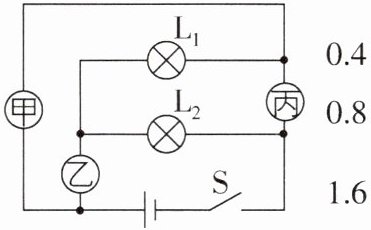

5 核心素养 科学思维 [2026 江苏苏州期中,偏难]如图所示电路,开关S闭合,规格相同的灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均能发光,图中甲、乙、丙为电流表或电压表,粗心的小超在读数时只在纸上记录了如图所示的数字,下列说法中正确的是 (
A.$\mathrm{L}_1$和$\mathrm{L}_2$串联时,甲、乙、丙示数可能分别为0.8 A、1.6 V、0.4 V
B.$\mathrm{L}_1$和$\mathrm{L}_2$并联时,甲、乙、丙示数可能分别为0.4 V、1.6 A、0.8 A
C.$\mathrm{L}_1$和$\mathrm{L}_2$串联时,电路中的电流可能为0.4 A,$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压可能均为1.6 V
D.$\mathrm{L}_1$和$\mathrm{L}_2$并联时,电源电压可能为0.4 V,通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流可能分别为0.8 A和1.6 A
B
)A.$\mathrm{L}_1$和$\mathrm{L}_2$串联时,甲、乙、丙示数可能分别为0.8 A、1.6 V、0.4 V
B.$\mathrm{L}_1$和$\mathrm{L}_2$并联时,甲、乙、丙示数可能分别为0.4 V、1.6 A、0.8 A
C.$\mathrm{L}_1$和$\mathrm{L}_2$串联时,电路中的电流可能为0.4 A,$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压可能均为1.6 V
D.$\mathrm{L}_1$和$\mathrm{L}_2$并联时,电源电压可能为0.4 V,通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流可能分别为0.8 A和1.6 A
答案
B
【解析】当两灯泡串联时,电路中的电流只有一条路径,电流从电源的正极出发,依次经甲电表、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$、开关回到电源的负极,则甲为电流表,测电路中的电流,乙为电压表,测$\mathrm{L}_1$两端的电压,丙为电压表,测电源的电压。因为串联电路中各处的电流相等,且两灯泡规格相同,所以灯泡两端的电压相等,电源电压是$\mathrm{L}_1$两端电压的2倍,即丙的示数是乙的示数的2倍,由图中数据可知,可能的情况有:①丙的示数为1.6 V,乙的示数为0.8 V,甲的示数为0.4 A;②丙的示数为0.8 V,乙的示数为0.4 V,甲的示数为1.6 A。当电路中电流为0.4 A时,$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压均为0.8 V,故A、C错误。当两灯泡并联时,电路中电流有两条路径,电流从电源的正极出发,经乙电表后分流,一支经灯泡$\mathrm{L}_2$、开关回到电源的负极,另一支经灯泡$\mathrm{L}_1$、丙电表、开关回到电源的负极,则甲为电压表,测电源的电压,乙为电流表,测干路电流,丙为电流表,测$\mathrm{L}_1$所在支路的电流。因为并联电路中各支路两端的电压相等,两灯泡规格相同,所以通过两灯泡的电流相等,干路电流是$\mathrm{L}_1$所在支路电流的2倍,由图中数据可知,可能的情况有①乙的示数为1.6 A,丙的示数为0.8 A,则甲的示数为0.4 V;②乙的示数为0.8 A,丙的示数为0.4 A,则甲的示数为1.6 V。当电源电压为0.4 V时,通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流均为0.8 A,故B正确,D错误。
【解析】当两灯泡串联时,电路中的电流只有一条路径,电流从电源的正极出发,依次经甲电表、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$、开关回到电源的负极,则甲为电流表,测电路中的电流,乙为电压表,测$\mathrm{L}_1$两端的电压,丙为电压表,测电源的电压。因为串联电路中各处的电流相等,且两灯泡规格相同,所以灯泡两端的电压相等,电源电压是$\mathrm{L}_1$两端电压的2倍,即丙的示数是乙的示数的2倍,由图中数据可知,可能的情况有:①丙的示数为1.6 V,乙的示数为0.8 V,甲的示数为0.4 A;②丙的示数为0.8 V,乙的示数为0.4 V,甲的示数为1.6 A。当电路中电流为0.4 A时,$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压均为0.8 V,故A、C错误。当两灯泡并联时,电路中电流有两条路径,电流从电源的正极出发,经乙电表后分流,一支经灯泡$\mathrm{L}_2$、开关回到电源的负极,另一支经灯泡$\mathrm{L}_1$、丙电表、开关回到电源的负极,则甲为电压表,测电源的电压,乙为电流表,测干路电流,丙为电流表,测$\mathrm{L}_1$所在支路的电流。因为并联电路中各支路两端的电压相等,两灯泡规格相同,所以通过两灯泡的电流相等,干路电流是$\mathrm{L}_1$所在支路电流的2倍,由图中数据可知,可能的情况有①乙的示数为1.6 A,丙的示数为0.8 A,则甲的示数为0.4 V;②乙的示数为0.8 A,丙的示数为0.4 A,则甲的示数为1.6 V。当电源电压为0.4 V时,通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流均为0.8 A,故B正确,D错误。
