1[2026广东清远调研,中]如图是某老师办公室的插线板，b接电脑、c接电热水壶、a与插座连接，当用电器均正常工作时，a、b、c三处的电流大小关系是（
A.$I_b=I_c$
B.$I_b＞I_c$
C.$I_a=I_b+I_c$
D.$I_a=I_b=I_c$
C
）A.$I_b=I_c$
B.$I_b＞I_c$
C.$I_a=I_b+I_c$
D.$I_a=I_b=I_c$
答案
C
【解析】插线板上所接入的用电器之间是并联的,所以a相当于在干路上,b和c在两条支路上,因并联电路中干路电流等于各支路电流之和,所以三处电流大小关系为$I_a = I_b+I_c$。故选C。
【解析】插线板上所接入的用电器之间是并联的,所以a相当于在干路上,b和c在两条支路上,因并联电路中干路电流等于各支路电流之和,所以三处电流大小关系为$I_a = I_b+I_c$。故选C。

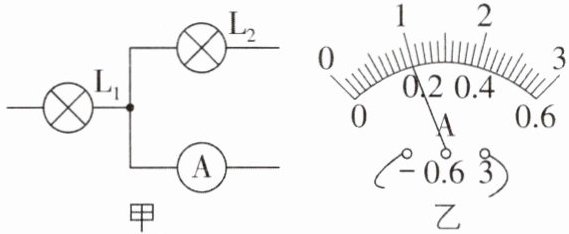

2[2026四川广安期末,中]如图甲所示是电路图中的一部分,已知通过灯泡$\mathrm{L}_1$的电流为0.6 A,通过灯泡$\mathrm{L}_2$的电流为0.4 A,电流表的示数如图乙所示。下列说法正确的是 (
A.电流表的示数为0.2 A
B.灯泡$\mathrm{L}_1$和灯泡$\mathrm{L}_2$是并联的
C.灯泡$\mathrm{L}_1$在干路上
D.如果将灯泡$\mathrm{L}_1$拧下来,电流表的示数不变
B
)A.电流表的示数为0.2 A
B.灯泡$\mathrm{L}_1$和灯泡$\mathrm{L}_2$是并联的
C.灯泡$\mathrm{L}_1$在干路上
D.如果将灯泡$\mathrm{L}_1$拧下来,电流表的示数不变
答案
B
【解析】由图乙可知,电流表使用的量程是0~3 A,分度值为0.1 A,示数为1 A,已知通过灯泡$\mathrm{L}_1$的电流为0.6 A,通过$\mathrm{L}_2$的电流为0.4 A,因为并联电路中干路电流等于各支路电流之和,所以电流表在干路上,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是并联的,故AC错误,B正确;并联电路中干路电流等于各支路电流之和,如果将灯泡$\mathrm{L}_1$拧下来,则$\mathrm{L}_1$支路开路,电流表的示数变小,故D错误。
【解析】由图乙可知,电流表使用的量程是0~3 A,分度值为0.1 A,示数为1 A,已知通过灯泡$\mathrm{L}_1$的电流为0.6 A,通过$\mathrm{L}_2$的电流为0.4 A,因为并联电路中干路电流等于各支路电流之和,所以电流表在干路上,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是并联的,故AC错误,B正确;并联电路中干路电流等于各支路电流之和,如果将灯泡$\mathrm{L}_1$拧下来,则$\mathrm{L}_1$支路开路,电流表的示数变小,故D错误。

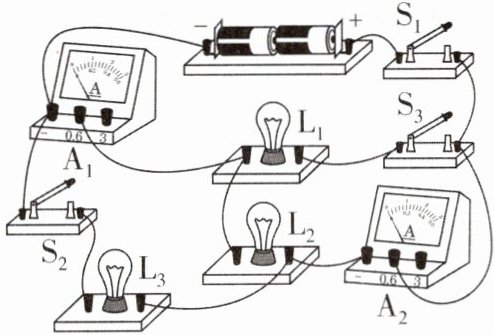

3[中]如图所示，三个灯泡的规格相同，某同学对该电路进行分析，其中判断正确的是（
A.只闭合$\mathrm{S}_{1}$时，只有$\mathrm{L}_{2}$发光，电流表$\mathrm{A}_{1}$的示数比$\mathrm{A}_{2}$的大
B.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{2}$和$\mathrm{L}_{3}$并联，电流表$\mathrm{A}_{1}$的示数比$\mathrm{A}_{2}$的大
C.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$的示数比$\mathrm{A}_{2}$的小
D.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，三个灯泡并联，电流表$\mathrm{A}_{1}$的示数与$\mathrm{A}_{2}$的相等
D
）A.只闭合$\mathrm{S}_{1}$时，只有$\mathrm{L}_{2}$发光，电流表$\mathrm{A}_{1}$的示数比$\mathrm{A}_{2}$的大
B.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{2}$和$\mathrm{L}_{3}$并联，电流表$\mathrm{A}_{1}$的示数比$\mathrm{A}_{2}$的大
C.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$的示数比$\mathrm{A}_{2}$的小
D.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，三个灯泡并联，电流表$\mathrm{A}_{1}$的示数与$\mathrm{A}_{2}$的相等
答案
D
【解析】
|选项|分析|结果|判断|
| ---- | ---- | ---- | ---- |
|A|只闭合$\mathrm{S}_{1}$,只有$\mathrm{L}_{2}$发光|电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数相同|错|
|B|只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{2}$和$\mathrm{L}_{3}$并联|电流表$\mathrm{A}_{2}$测总电流,电流表$\mathrm{A}_{1}$测通过灯泡$\mathrm{L}_{2}$的电流,电流表$\mathrm{A}_{2}$的示数比$\mathrm{A}_{1}$的大|错|
|C|只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联|电流表$\mathrm{A}_{2}$测通过灯泡$\mathrm{L}_{2}$的电流,电流表$\mathrm{A}_{1}$测总电流,电流表$\mathrm{A}_{1}$的示数比$\mathrm{A}_{2}$的大|错|
|D|闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,三个灯泡并联|电流表$\mathrm{A}_{2}$测通过灯泡$\mathrm{L}_{2}$、$\mathrm{L}_{3}$的总电流,电流表$\mathrm{A}_{1}$测通过灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的总电流,因三个灯泡规格相同,所以电流表$\mathrm{A}_{1}$的示数与$\mathrm{A}_{2}$的相等|对|
【解析】
|选项|分析|结果|判断|
| ---- | ---- | ---- | ---- |
|A|只闭合$\mathrm{S}_{1}$,只有$\mathrm{L}_{2}$发光|电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数相同|错|
|B|只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{2}$和$\mathrm{L}_{3}$并联|电流表$\mathrm{A}_{2}$测总电流,电流表$\mathrm{A}_{1}$测通过灯泡$\mathrm{L}_{2}$的电流,电流表$\mathrm{A}_{2}$的示数比$\mathrm{A}_{1}$的大|错|
|C|只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联|电流表$\mathrm{A}_{2}$测通过灯泡$\mathrm{L}_{2}$的电流,电流表$\mathrm{A}_{1}$测总电流,电流表$\mathrm{A}_{1}$的示数比$\mathrm{A}_{2}$的大|错|
|D|闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,三个灯泡并联|电流表$\mathrm{A}_{2}$测通过灯泡$\mathrm{L}_{2}$、$\mathrm{L}_{3}$的总电流,电流表$\mathrm{A}_{1}$测通过灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的总电流,因三个灯泡规格相同,所以电流表$\mathrm{A}_{1}$的示数与$\mathrm{A}_{2}$的相等|对|

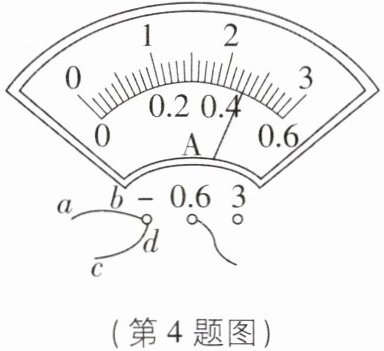

4[2026 山东济南期中，中]在学习“电流和电流表的使用”一课时，陈老师用水流来类比电流。理想情况下水渠交叉点上，单位时间内流入的总水量等于流出的总水量。同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数如图，若通过导线ab的电流为0.8 A，则通过导线cd的电流大小和方向是（
A.可能是：大小为0.34 A，方向是d→c
B.可能是：大小为1.26 A，方向是d→c
C.一定是：大小为0.34 A，方向是c→d
D.可能是：大小为1.26 A，方向是c→d
（第4题图）
（第5题图）
B
）A.可能是：大小为0.34 A，方向是d→c
B.可能是：大小为1.26 A，方向是d→c
C.一定是：大小为0.34 A，方向是c→d
D.可能是：大小为1.26 A，方向是c→d
（第4题图）
（第5题图）
答案
B
【解析】由图知,电流表选用的量程是0~0.6 A,分度值是0.02 A,示数是0.46 A。电流表在使用时要让电流从其正接线柱流入,负接线柱流出。若导线ab中的电流方向为$a\rightarrow b$,根据电流的走向,则ab中的电流和通过电流表的电流都流向dc导线,则$I_{dc}=0.8\ \mathrm{A}+0.46\ \mathrm{A}=1.26\ \mathrm{A}$,$cd$中电流方向是$d\rightarrow c$。若导线ab中的电流方向是$b\rightarrow a$,即表明ab在干路中,则$I_{cd}=0.8\ \mathrm{A}-0.46\ \mathrm{A}=0.34\ \mathrm{A}$,$cd$中电流方向是$c\rightarrow d$。故选B。
【解析】由图知,电流表选用的量程是0~0.6 A,分度值是0.02 A,示数是0.46 A。电流表在使用时要让电流从其正接线柱流入,负接线柱流出。若导线ab中的电流方向为$a\rightarrow b$,根据电流的走向,则ab中的电流和通过电流表的电流都流向dc导线,则$I_{dc}=0.8\ \mathrm{A}+0.46\ \mathrm{A}=1.26\ \mathrm{A}$,$cd$中电流方向是$d\rightarrow c$。若导线ab中的电流方向是$b\rightarrow a$,即表明ab在干路中,则$I_{cd}=0.8\ \mathrm{A}-0.46\ \mathrm{A}=0.34\ \mathrm{A}$,$cd$中电流方向是$c\rightarrow d$。故选B。

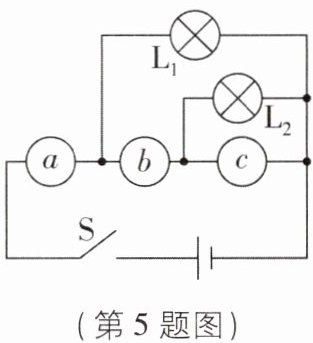

5[2026安徽合肥期中,中]如图所示,a、b、c是三个电表,且电路连接没有错误,两个灯泡均正常发光,已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5(单位是A或V),则通过L₁的电流是
刷素养 走向重高
0.3
A。刷素养 走向重高
答案
0.3
【解析】因两灯正常工作,则电路是通路,即a、b应为电流表;而c若为电流表,则电源会被短路,故c只能为电压表,$\mathrm{L}_1$与$\mathrm{L}_2$并联;a测量通过干路的电流,$I=1.5\ \mathrm{A}$;b测量通过$\mathrm{L}_2$的电流,$I_2=1.2\ \mathrm{A}$;c测量电源电压,电源电压是2.5 V;由于并联电路中,干路电流等于各支路电流之和,所以通过灯$\mathrm{L}_1$的电流:$I_1=I-I_2=1.5\ \mathrm{A}-1.2\ \mathrm{A}=0.3\ \mathrm{A}$。
【解析】因两灯正常工作,则电路是通路,即a、b应为电流表;而c若为电流表,则电源会被短路,故c只能为电压表,$\mathrm{L}_1$与$\mathrm{L}_2$并联;a测量通过干路的电流,$I=1.5\ \mathrm{A}$;b测量通过$\mathrm{L}_2$的电流,$I_2=1.2\ \mathrm{A}$;c测量电源电压,电源电压是2.5 V;由于并联电路中,干路电流等于各支路电流之和,所以通过灯$\mathrm{L}_1$的电流:$I_1=I-I_2=1.5\ \mathrm{A}-1.2\ \mathrm{A}=0.3\ \mathrm{A}$。

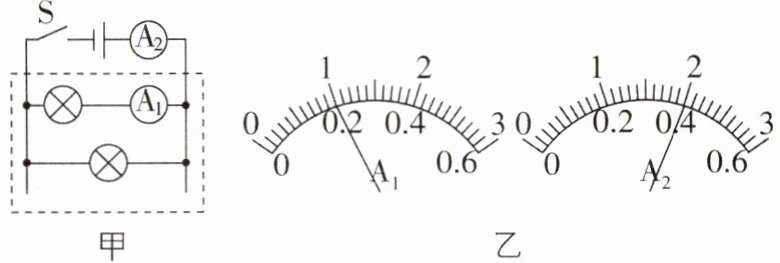

6 核心素养科学探究[偏难]如图甲所示,电源电压不变,当开关S闭合时,两个完全一样的电流表A₁和A₂都有示数,虚线框内并联的小灯泡数量未知,且每条支路上只有一个小灯泡,小灯泡的规格都一样。
(1)若电流表A₁的示数为0.2 A,电流表A₂的示数为1.2 A,则虚线框内有
(2)若两个电流表指针偏转如图乙所示,则虚线框内有
(1)若电流表A₁的示数为0.2 A,电流表A₂的示数为1.2 A,则虚线框内有
6
个灯泡;(2)若两个电流表指针偏转如图乙所示,则虚线框内有
10或2
个灯泡。答案
(1)6
(2)10或2
【解析】(1)由题意可知,灯泡并联,电流表$\mathrm{A}_2$测干路电流,电流表$\mathrm{A}_1$测一条支路的电流,电流表$\mathrm{A}_1$的示数为0.2 A,则该支路的电流$I_1=0.2\ \mathrm{A}$,电流表$\mathrm{A}_2$的示数为1.2 A,则干路电流$I=1.2\ \mathrm{A}$,已知每条支路上只有一个小灯泡,小灯泡的规格都一样,则流经每个灯泡的电流都相等,由并联电路中干路电流等于各支路电流之和可知,虚线框内灯泡的个数 $n=\dfrac{1.2\ \mathrm{A}}{0.2\ \mathrm{A}}=6$(个)。(2)因为并联电路中干路电流等于各支路电流之和,且图乙中左边电流表指针的偏转角度小于右边电流表指针的偏转角度,若$\mathrm{A}_1$的量程为0~0.6 A,则分度值为0.02 A,示数为0.2 A,若$\mathrm{A}_2$的量程为0~3 A,则分度值为0.1 A,示数为2 A,即$I'=2\ \mathrm{A}$,则虚线框内灯泡的个数 $n'=\dfrac{2\ \mathrm{A}}{0.2\ \mathrm{A}}=10$(个);若两电流表所选量程相同,由图可知干路电流是一条支路电流的2倍,则虚线框内灯泡的个数还可能为2个。
(2)10或2
【解析】(1)由题意可知,灯泡并联,电流表$\mathrm{A}_2$测干路电流,电流表$\mathrm{A}_1$测一条支路的电流,电流表$\mathrm{A}_1$的示数为0.2 A,则该支路的电流$I_1=0.2\ \mathrm{A}$,电流表$\mathrm{A}_2$的示数为1.2 A,则干路电流$I=1.2\ \mathrm{A}$,已知每条支路上只有一个小灯泡,小灯泡的规格都一样,则流经每个灯泡的电流都相等,由并联电路中干路电流等于各支路电流之和可知,虚线框内灯泡的个数 $n=\dfrac{1.2\ \mathrm{A}}{0.2\ \mathrm{A}}=6$(个)。(2)因为并联电路中干路电流等于各支路电流之和,且图乙中左边电流表指针的偏转角度小于右边电流表指针的偏转角度,若$\mathrm{A}_1$的量程为0~0.6 A,则分度值为0.02 A,示数为0.2 A,若$\mathrm{A}_2$的量程为0~3 A,则分度值为0.1 A,示数为2 A,即$I'=2\ \mathrm{A}$,则虚线框内灯泡的个数 $n'=\dfrac{2\ \mathrm{A}}{0.2\ \mathrm{A}}=10$(个);若两电流表所选量程相同,由图可知干路电流是一条支路电流的2倍,则虚线框内灯泡的个数还可能为2个。
