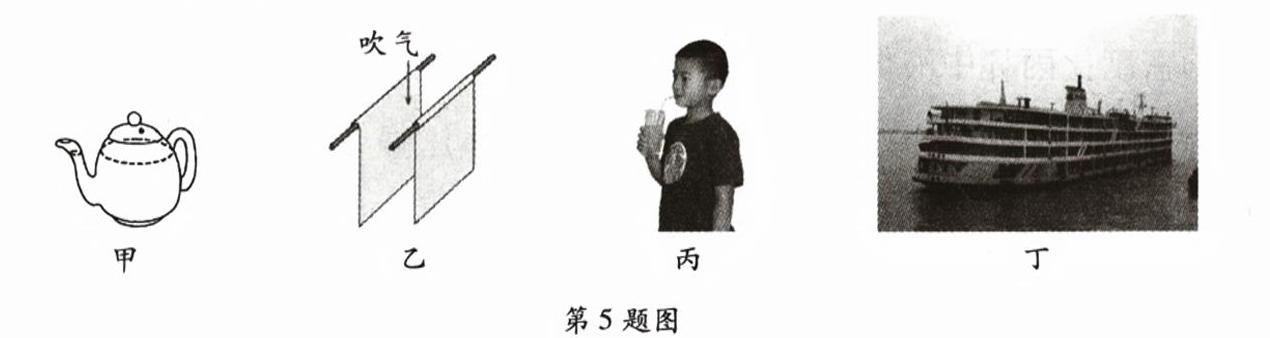

5. 下列各图与其对应的说法不正确的是()。


A.甲图,茶壶的壶嘴与壶身构成了连通器
B.乙图,向两纸中间吹气两纸向外分开
C.丙图,用吸管吸饮料利用了大气压强
D.丁图,轮船从长江驶入东海浮力不变

5.B 【点拨】本题考查连通器的应用、大气压的应用、流体压强与流速的关系、漂浮的条件等基础知识。
【解析】A.甲图茶壶的壶嘴与壶身上端开口、底部连通,构成了连通器,故A正确;
B.向两纸中间吹气,中间空气流速快、压强小,而外侧的空气流速慢、压强大,所以两纸向中间靠拢,故B错误;
C.用吸管喝饮料时,吸管内的压强小于外界大气压,饮料在大气压的作用下进入吸管,利用了大气压的作用,故C正确;
D.漂浮的物体所受的浮力大小始终等于自身的重力,因此轮船从长江驶入东海浮力不变,故D正确。

【分析】
本题要求选出说法不正确的选项，需逐一分析各选项对应的物理原理：A选项考查连通器的定义，B选项考查流体压强与流速的关系，C选项考查大气压的应用，D选项考查漂浮条件。解题时需回忆各知识点的核心内容，判断每个说法是否符合物理规律。
【解析】
A选项：连通器的特征是上端开口、底部相连通。甲图中茶壶的壶嘴与壶身上端均开口，底部连通，符合连通器的定义，因此A说法正确。
B选项：根据流体压强与流速的关系，流速越大的位置压强越小。向两纸中间吹气时，两纸中间空气流速加快，压强减小，纸外侧空气流速慢、压强更大，两纸会在压强差作用下向中间靠拢，而非向外分开，故B说法错误。
C选项：用吸管吸饮料时，先吸走吸管内空气，使吸管内气压小于外界大气压，饮料在外界大气压作用下被压入吸管，利用了大气压强，因此C说法正确。
D选项：轮船在水中始终漂浮，根据漂浮条件，漂浮物体所受浮力等于自身重力。轮船从长江驶入东海，自身重力不变，所以浮力不变，D说法正确。
【答案】
B
【知识点】
连通器应用、流体压强与流速、大气压应用、漂浮条件
【点评】
本题考查初中物理常见基础知识点，涵盖连通器、流体压强、大气压、漂浮条件，需要学生准确掌握各原理的应用，属于基础应用类题目，难度适中。
【难度系数】
0.6

6. 图甲是托里拆利实验装置，图乙是一个“自制气压计”，P点与瓶内水面Q高度差为$ h_3 $，下列说法正确的是()。

A.甲图中的托里拆利实验装置测出当地的大气压是$ \rho_{水银}g(h_1 + h_2) $
B.甲图中的托里拆利实验中管内真空部分如有空气，测量值将偏小
C.乙图中的自制气压计测出当地当时的大气压为$ \rho_{水}gh_3 $
D.同时带着两装置登上山顶，发现$ h_1 $会增大，$ h_3 $会变小

6.B 【点拨】本题考查托里拆利实验和自制气压计中大气压的作用。
【解析】A.甲图中,水银柱高为h₁,根据液体压强的公式可知,甲图的托里拆利实验装置测出当地的大气压是 $p=\rho_{\mathrm{水银}}gh_1$,故A错误;
B.甲图中的托里拆利实验中真空部分如有空气,会使水银柱变低,因此测量值将偏小,故B正确;
C.乙图中的自制气压计可粗略反映外界大气压的变化,但无法测出当地当时的大气压值,故C错误;
D.同时带着两装置登山,随着高度的增加,外界气压变小,甲装置中h₁变小;而乙装置中,外界气压变小,瓶内空气压着水柱上升,所以h₃增大,故D错误。

【分析】
本题考查托里拆利实验和自制气压计的原理，解题思路是：先明确托里拆利实验中大气压的测量依据是管内水银柱产生的压强，水银柱高度为槽内液面到管内液面的竖直高度；再分析管内进空气对测量值的影响；接着明确自制气压计的原理是瓶内气压等于外界大气压加水柱压强，因此无法直接测大气压；最后结合大气压随高度升高而减小的规律，分析登山时两个装置的高度变化，逐一判断选项对错。
【解析】
A选项：托里拆利实验中，当地大气压等于管内水银柱产生的压强，水银柱的竖直高度为$ h_1 $，因此大气压为$ p = \rho_{水银}gh_1 $，而非$ \rho_{水银}g(h_1 + h_2) $，故A错误。
B选项：若托里拆利管内真空部分混入空气，空气会对水银柱产生向下的压强，导致水银柱高度降低，测量的大气压值偏小，故B正确。
C选项：自制气压计的原理是瓶内封闭气体压强$ p_{内} = p_{大气压} + \rho_{水}gh_3 $，因此$ p_{大气压} = p_{内} - \rho_{水}gh_3 $，瓶内气压并非大气压，该装置无法直接测出当地大气压，故C错误。
D选项：登山时高度升高，外界大气压减小。甲装置中，外界气压减小，支持的水银柱高度$ h_1 $会减小；乙装置中，外界气压减小，瓶内气压会将水压入管中，使$ h_3 $增大，故D错误。
【答案】
B
【知识点】
托里拆利实验、大气压与高度的关系、自制气压计
【点评】
本题需区分托里拆利实验和自制气压计的工作原理，易错点在于混淆两种装置的气压变化规律，以及误将自制气压计的水柱压强当作大气压，需准确掌握各装置的物理原理才能正确判断。
【难度系数】
0.5

7. 如图所示,在弹簧测力计下悬挂一个重物A,分别缓缓浸入水与盐水中观察到弹簧测力计示数如图所示。下列说法错误的是()。

A.图B中的物体A有一半的体积浸在水中
B.盐水的密度为$1.2\ \mathrm{g/cm}^3$
C.物体A密度为$3× 10^3\ \mathrm{kg/m}^3$
D.图E中的物体A排开盐水的重力为$2.4\ \mathrm{N}$

7.C 【点拨】本题考查密度公式、重力公式、阿基米德原理等的运用,根据图示对物体进行受力分析是解题的关键。
【解析】A.由图A可知,物体A的重力为G=F_A=8 N,由图A、C可知,物体A全部浸没在水中时所受浮力F浮=G-F_C=8 N-6 N=2 N,此时V排=V_A;图B中物体A所受浮力F'浮=G-F_B=8 N-7 N=1 N = $\frac{1}{2}$F浮,由F浮=ρ液gV排可得V'排=$\frac{1}{2}$V_A,即图B中的物体A有一半的体积浸没在水中,故A正确;
BD.由F浮=ρ液gV排可得,物体A的体积 $V_A=V_{\mathrm{排}}=\frac{F_{\mathrm{浮}}}{\rho_{\mathrm{水}}g}=\frac{2\ \mathrm{N}}{1.0 × 10^3\ \mathrm{kg/m}^3 × 10\ \mathrm{N/kg}}=2 × 10^{-4}\ \mathrm{m}^3$,图E中的物体A受到的浮力:F浮盐=G-F_E=8 N-5.6 N=2.4 N,由阿基米德原理可知,图E中的物体A排开盐水的重力大小等于其浮力,为2.4 N,故D正确;盐水的密度 $\rho_{\mathrm{盐}}=\frac{F_{\mathrm{浮盐}}}{gV_A}=\frac{2.4\ \mathrm{N}}{10\ \mathrm{N/kg} × 2 × 10^{-4}\ \mathrm{m}^3}=1.2 × 10^3\ \mathrm{kg/m}^3=1.2\ \mathrm{g/cm}^3$,故B正确;
C.物体A的质量 $m=\frac{G}{g}=\frac{8\ \mathrm{N}}{10\ \mathrm{N/kg}}=0.8\ \mathrm{kg}$,物体A的密度 $\rho=\frac{m}{V_A}=\frac{0.8\ \mathrm{kg}}{2 × 10^{-4}\ \mathrm{m}^3}=4 × 10^3\ \mathrm{kg/m}^3$,故C错误。

【分析】
要解决这道题，首先需从图中获取物体A的重力、不同浸没状态下弹簧测力计的示数，利用称重法计算浮力，再结合阿基米德原理、密度公式逐一分析各选项：
1. 由图A确定物体A的重力；
2. 利用称重法（$F_{浮}=G-F_{拉}$）计算不同浸没状态下的浮力；
3. 根据阿基米德原理$F_{浮}=\rho_{液}gV_{排}$，结合完全浸没时$V_{排}=V_{A}$推导物体A的体积；
4. 再通过密度公式$\rho=\frac{m}{V}$（$m=\frac{G}{g}$）计算物体A的密度，最终判断各选项正误。
【解析】
A. 由图A知物体A的重力$G=F_{A}=8\ \mathrm{N}$；图C中物体A完全浸没在水中，拉力$F_{C}=6\ \mathrm{N}$，此时浮力$F_{浮水全}=G-F_{C}=8\ \mathrm{N}-6\ \mathrm{N}=2\ \mathrm{N}$；图B中物体A部分浸没，拉力$F_{B}=7\ \mathrm{N}$，浮力$F_{浮水半}=G-F_{B}=8\ \mathrm{N}-7\ \mathrm{N}=1\ \mathrm{N}=\frac{1}{2}F_{浮水全}$。根据$F_{浮}=\rho_{水}gV_{排}$，得$V_{排半}=\frac{1}{2}V_{排全}=\frac{1}{2}V_{A}$，即图B中物体A一半体积浸在水中，A正确。
B. 物体A完全浸没在水中时，$V_{A}=V_{排水全}=\frac{F_{浮水全}}{\rho_{水}g}=\frac{2\ \mathrm{N}}{1.0×10^3\ \mathrm{kg/m}^3×10\ \mathrm{N/kg}}=2×10^{-4}\ \mathrm{m}^3$；图E中物体A完全浸没在盐水中，浮力$F_{浮盐}=G-F_{E}=8\ \mathrm{N}-5.6\ \mathrm{N}=2.4\ \mathrm{N}$，根据阿基米德原理，排开盐水的重力等于浮力，为$2.4\ \mathrm{N}$；盐水密度$\rho_{盐}=\frac{F_{浮盐}}{gV_{A}}=\frac{2.4\ \mathrm{N}}{10\ \mathrm{N/kg}×2×10^{-4}\ \mathrm{m}^3}=1.2×10^3\ \mathrm{kg/m}^3=1.2\ \mathrm{g/cm}^3$，B正确。
C. 物体A的质量$m=\frac{G}{g}=\frac{8\ \mathrm{N}}{10\ \mathrm{N/kg}}=0.8\ \mathrm{kg}$，密度$\rho=\frac{m}{V_{A}}=\frac{0.8\ \mathrm{kg}}{2×10^{-4}\ \mathrm{m}^3}=4×10^3\ \mathrm{kg/m}^3≠3×10^3\ \mathrm{kg/m}^3$，C错误。
D. 由B选项分析知，图E中物体A排开盐水的重力等于其浮力，为$2.4\ \mathrm{N}$，D正确。
【答案】
C
【知识点】
浮力的计算、阿基米德原理、密度公式的应用
【点评】
本题是浮力章节的典型综合题，结合称重法、阿基米德原理、密度公式进行分析计算，需要学生熟练掌握各公式的变形及受力分析，考查学生的综合应用能力。
【难度系数】
0.5

8. 如图所示,水平桌面上甲、乙两个相同的烧杯中装同种液体,将一个空塑料药瓶,瓶口扎上橡皮膜,竖直地浸入液体中,一次瓶口朝上,一次瓶口朝下,若使这两次药瓶在液体中的位置相同,此时两烧杯中液面也相平。则下列说法正确的是()。

A.橡皮膜受到液体压强大小关系是$p_甲 ＞ p_乙$
B.瓶内气体密度的大小关系是$\rho_甲 ＞ \rho_乙$
C.液体对烧杯底的压强大小关系是$p'_甲 ＞ p'_乙$
D.如果此时甲图中药瓶处于悬浮状态,则乙图中药瓶将下沉

8.D 【点拨】本题考查压强定义式、液体压强公式、阿基米德原理、物体的浮沉条件等的综合运用。
【解析】A.根据液体压强公式p=ρgh,烧杯中的液体是同一种,甲、乙中橡皮膜距液面的距离h甲＜h乙,所以p甲＜p乙,故A错误;
B.甲、乙塑料药瓶内气体质量相同,由于p甲＜p乙,所以甲中橡皮膜内凹的较少,瓶内气体被压缩的较少,密度较小,乙中橡皮膜内凹的更多,瓶内气体被压缩的较多,密度更大,因此ρ甲＜ρ乙,故B错误;
C.甲、乙两烧杯中液体相同,液面相平,由p=ρgh可得,甲、乙两烧杯中液体对烧杯底的压强相等,p'甲=p'乙,故C错误;
D.如果此时甲图中药瓶处于悬浮状态,则ρ液=ρ甲总,因为甲图药瓶内气体密度小于乙图药瓶内气体密度,所以ρ甲总＜ρ乙总,所以ρ液＜ρ乙总,根据物体的浮沉条件可知乙图中药瓶将下沉,故D正确。

【分析】
本题考查液体压强、气体密度、物体浮沉条件的综合应用，解题时需逐一分析选项：首先利用液体压强公式判断橡皮膜和烧杯底的压强；再根据橡皮膜凹陷程度判断气体体积变化，结合质量不变推导气体密度；最后结合浮沉条件分析药瓶的浮沉状态。
【解析】
A. 根据液体压强公式$p=\rho gh$，两烧杯中是同种液体（$\rho$相同），甲中橡皮膜距液面的深度$h_甲＜h_乙$，因此橡皮膜受到的液体压强$p_甲＜p_乙$，故A错误；
B. 药瓶内气体质量不变，乙中橡皮膜凹陷更明显，说明气体被压缩程度更大，体积$V_甲＞V_乙$。由$\rho=\frac{m}{V}$可知，质量$m$相同时，体积越大密度越小，因此$\rho_甲＜\rho_乙$，故B错误；
C. 两烧杯中是同种液体，且液面高度相同，根据$p=\rho gh$，液体对烧杯底的压强$p'_甲=p'_乙$，故C错误；
D. 若甲图中药瓶悬浮，说明甲中药瓶的总密度等于液体密度$\rho_液$。乙图中，药瓶内气体被压缩得更厉害，总密度大于甲中药瓶的总密度，即$\rho_{总乙}＞\rho_{总甲}=\rho_液$，根据浮沉条件，当物体总密度大于液体密度时会下沉，因此乙图中药瓶将下沉，故D正确。
【答案】
D
【知识点】
液体压强、气体密度、物体浮沉条件
【点评】
本题是压强、密度与浮沉条件的综合应用题，需结合实验现象（橡皮膜凹陷程度）分析气体体积变化，进而推导密度和浮沉状态，对学生的综合分析能力有一定要求。
【难度系数】
0.4
