16. 小明根据如图甲所示的电路组装调光灯,并进行测试. 电源电压恒为 $9V$,小灯泡的额定电压是 $6V$,小灯泡的 $I-U$ 图象如图乙所示. 求:
(1)小灯泡正常发光时的电阻.
(2)小灯泡正常发光时,电路的总功率.
(3)小灯泡两端电压为 $3V$ 时,滑动变阻器 $R$ 在 $10min$ 消耗的电能.

16. 解:(1)由题图乙可知，小灯泡正常发光时电路电流 $I_{L} = 1.0A$，根据欧姆定律可得，小灯泡正常发光时的电阻 $R_{L} = \frac{U_{L}}{I_{L}} = \frac{6V}{1.0A} = 6Ω$
(2)小灯泡正常发光时，电路总功率 $P = UI_{L} = 9V×1.0A = 9W$
(3)由题图乙可知，小灯泡两端电压为 $3V$ 时，电路电流 $I_{1} = 0.7A$，根据串联电路电压规律可知，滑动变阻器两端电压 $U_{R} = U - U_{L}' = 9V - 3V = 6V$ 此时滑动变阻器 $R$ 在 $10min$ 消耗的电能 $W = U_{R}I_{1}t = 6V×0.7A×10×60s = 2520J$

17. (2025 北京)下列用电器中,利用电流热效应工作的是()

A.电热水壶
B.吸尘器
C.电冰箱
D.电视机

17. A

18. (人教习题改编)一个电烙铁的额定电压是 $220V$,在额定电压下工作时的电阻是 $1210\Omega$,它的额定功率为W,在额定电压下通电 $10min$ 产生的热量为J.

18. 40 $2.4×10^{4}$

解：电烙铁的额定功率：$P = \frac{U^{2}}{R} = \frac{(220\mathrm{V})^{2}}{1210\Omega} = 40\mathrm{W}$
通电时间：$t = 10\mathrm{min} = 10×60\mathrm{s} = 600\mathrm{s}$
产生的热量：$Q = W = Pt = 40\mathrm{W}×600\mathrm{s} = 2.4×10^{4}\mathrm{J}$
40；$2.4×10^{4}$

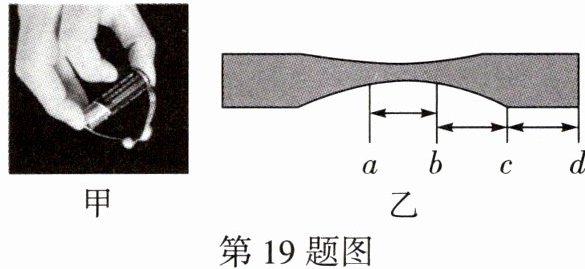

19. (2025 阳江模拟)老师做“电池+口香糖锡纸=取火工具”的实验:取口香糖锡纸,中间剪掉一些(如图乙所示),将锡纸条连接电池的正负极(如图甲所示),很快发现锡纸条开始着火,锡纸具有导电性,此时电路处于(选填“断路”或“短路”)状态,使电路迅速产生大量热量并释放出来,这是利用了电流的效应;已知锡纸条上 $ab$、$bc$、$cd$ 段长度相等,则段的最先燃烧起来.

19. 短路 热 $ab$

20. 如图是汽车座椅的加热电路,$R_{1}$、$R_{2}$ 是电热丝,旋钮开关可绕 $O$ 点转动,若选择“低温”挡,应将开关转至(选填“1”或“2”)位置;已知电源电压为 $24V$,$R_{1}$ 阻值是 $32\Omega$,若“低温”挡功率为 $12W$,则电路中的电流是A;若选择“高温”挡,通电 $100s$ 时间,电路产生的热量为J.

20. 1 0.5 3600

1；0.5；3600
