1.探究串联电路中各处电流的关系

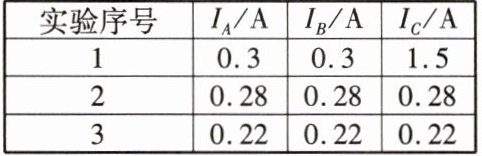

|实验序号|$I_A$/A|$I_B$/A|$I_C$/A|
| ---- | ---- | ---- | ---- |
|1|0.3|0.3|1.5|
|2||0.28|0.28|
|3|0.22|0.22|0.22|
(1)连接电路时开关要$\boxed{1}$。
(2)实验中,选择两个小灯泡的规格应该$\boxed{2}$(选填“相同”或“不相同”)。
(3)在闭合开关前,看到电流表的指针如图乙所示,说明电流表$\boxed{3}$。
(4)确定了电路连接正确以后,上表是实验中的几组数据。分析数据时发现所记录的数据中,具有明显错误的数据是$\boxed{4}$,造成错误的原因是$\boxed{5}$。
(5)分析实验数据,串联电路中电流的规律是$\boxed{6}$(写表达式)。

(1). 断开
(2). 不相同
(3). 没有调零
(4). 1.5 A
(5). 看错了测量范围
(6). $I_A = I_B = I_C$

【分析】
本题围绕“探究串联电路中各处电流的关系”实验展开，需结合实验操作规范、器材选择目的、电流表使用要求及实验数据规律解答：连接电路时开关状态需保障安全，选不同规格灯泡是为避免实验偶然性，电流表使用前需调零，串联电路电流处处相等可用于分析数据错误及推导规律。
【解析】
1. 连接电路时，为防止短路损坏元件、保护电路，开关必须断开，故填断开。
2. 选择不同规格的小灯泡，可避免因灯泡规格相同导致实验结论的偶然性，使结论更具普遍性，因此选不相同。
3. 电流表使用前需调零，闭合开关前指针未指零刻度线，说明电流表没有调零。
4. 串联电路电流处处相等，表格中第一组I_C=1.5A与I_A、I_B的0.3A不符，为明显错误数据；错误原因是读数时看错测量范围，若实际用0~0.6A量程却按0~3A量程读数，会导致读数为实际值的5倍，0.3A按大量程读即为1.5A。
5. 分析正确数据（第2、3组及修正后第1组），可得串联电路各处电流相等，表达式为$I_A = I_B = I_C$。
【答案】
(1) 断开
(2) 不相同
(3) 没有调零
(4) 1.5 A
(5) 看错了测量范围
(6) $I_A = I_B = I_C$
【知识点】
串联电路电流规律、电流表的使用、实验探究操作
【点评】
本题是初中电学基础实验题，全面考查串联电路电流探究的核心基础知识点，涵盖实验操作、器材选择、仪器使用及数据分析，知识点均为课本重点内容，难度较低，适合巩固实验基础。
【难度系数】
0.7

2.在串联电路中，电流处处$\boxed{7}$。

2. 相等

【分析】首先明确本题考查串联电路的电流特点，解题时需回忆串联电路的基本性质：串联电路中电流只有一条流通路径，无分支，不会出现电流分流的情况，据此可推导结论。
【解析】根据串联电路的基本电学规律，串联电路中电流处处相等，因此横线处应填入“相等”。
【答案】相等
【知识点】串联电路电流规律
【点评】本题为电学基础概念题，直接考查串联电路的核心特点，侧重对基础知识的记忆，难度较低。
【难度系数】0.9

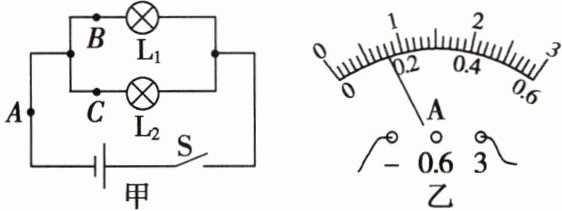

1. 探究并联电路中干路电流与各支路电流的关系

(1)实验中,若想测干路中的电流,应将电流表接在$\boxed{8}$（选填“A”、“B”或“C”）处。
(2)实验中测得B、C两处的电流分别为0.3 A、0.5 A,A处电流表指针位置如图乙所示,则A处电流大小为$\boxed{9}$A。
(3)分析实验数据,并联电路的电流规律是$\boxed{10}$（写表达式）。
2. 在并联电路中,干路中的电流等于各支路中的电流之$\boxed{11}$。

1. (1) A
1. (2) 0.8
1. (3) $I_A = I_B + I_C$
2. 和

【分析】
本题探究并联电路的电流规律，首先明确图甲中各点的位置：A点在干路，B点是L₁所在支路，C点是L₂所在支路。解题时，需先确定测干路电流的接线位置，再结合并联电路电流规律计算A处电流并读取电流表数值，最后总结并联电路的电流规律。
【解析】
1. (1) 测干路电流需将电流表接在干路位置，图中A点为两条支路汇合后的干路，B、C为支路，因此应将电流表接在A处。
(2) 根据并联电路干路电流等于各支路电流之和，A处电流为B、C两处电流之和：$I_A = I_B + I_C = 0.3\ \mathrm{A} + 0.5\ \mathrm{A} = 0.8\ \mathrm{A}$；电流表选用0~3A量程，分度值为0.1A，指针位置对应0.8A，与计算结果一致。
(3) 并联电路的电流规律表达式为干路电流等于各支路电流之和，即$I_A = I_B + I_C$。
2. 并联电路中，干路中的电流等于各支路中的电流之和。
【答案】
1. (1) A；(2) 0.8；(3) $I_A = I_B + I_C$；2. 和
【知识点】
并联电路电流规律、电流表的使用、电流的测量
【点评】
本题是基础实验探究题，围绕并联电路电流规律展开，结合电流表读数考查基础知识点的应用，难度适中，注重对概念的理解和计算能力的考查。
【难度系数】
0.7

1. 如图所示,闭合开关后,发现小灯泡$\mathrm{L}_2$比小灯泡$\mathrm{L}_1$亮,先后把电流表接在A、B、C三处,电流表的示数分别为$I_A$、$I_B$、$I_C$,它们的关系是 ()。

A.$I_A ＜ I_B ＜ I_C$
B.$I_A ＞ I_B ＞ I_C$
C.$I_A = I_B = I_C$
D.$I_A = I_B + I_C$

1. C

【分析】首先观察题图1，明确电路连接方式：小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联。解题思路是利用串联电路的电流规律，串联电路中各处电流相等，因此无论电流表接在串联电路的哪个位置，测得的电流大小都相同，据此判断三处电流的关系。
【解析】由题图1可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联在电路中。根据串联电路的电流规律：串联电路中各处的电流相等，所以电流表接在A处的示数$I_A$、接在B处的示数$I_B$、接在C处的示数$I_C$大小相等，即$I_A = I_B = I_C$。
【答案】C
【知识点】串联电路的电流规律
【点评】本题考查串联电路的电流特点，属于基础题，核心是牢记串联电路电流处处相等的规律，难度较低。
【难度系数】0.3

2. 如图所示的电路，闭合开关后，比较a、b、c、d四处电流的大小，其中错误的是（）。

A.$I_a ＞ I_d$
B.$I_a = I_d$
C.$I_a ＞ I_b$
D.$I_d ＞ I_c$

2. A

【分析】首先明确电路为并联电路，a、d两点处于干路，b、c两点分别处于两条支路上。根据并联电路的电流规律：干路电流等于各支路电流之和，因此同一干路的电流大小相等，干路电流大于任意支路的电流。据此分析各选项：A选项中Ia和Id都在干路，电流应相等，故A错误；B选项Ia=Id符合干路电流特点，正确；C选项Ia是干路电流，Ib是支路电流，故Ia＞Ib，正确；D选项Id是干路电流，Ic是支路电流，故Id＞Ic，正确。题目要求选错误的，因此答案为A。
【解析】由图可知，电路为并联电路，a、d位于干路，b、c位于支路。根据并联电路的电流规律：干路电流等于各支路电流之和，可得：①同一干路的电流相等，即Ia=Id；②干路电流大于任意支路电流，即Ia＞Ib，Id＞Ic。因此选项A（Ia＞Id）错误，选项B、C、D正确，本题选错误选项，故答案为A。
【答案】A
【知识点】并联电路的电流规律
【点评】本题考查并联电路电流规律的应用，核心是判断各点所在的电路位置（干路/支路），属于基础题，难度较低。
【难度系数】0.7

3.如图所示,当开关$\mathrm{S}_1$闭合,$\mathrm{S}_2$断开时,电流表的示数为0.24 A,则通过灯$\mathrm{L}_2$的电流是 A。


3题图
4题图

3. 0.24

【分析】要解决此题，需先分析开关S₁闭合、S₂断开时的电路通路情况，明确电流表测量的是哪部分电路的电流，进而得出通过灯L₂的电流。
【解析】当开关S₁闭合、S₂断开时，电流路径为：电源正极→S₁→电流表→L₂→电源负极，此时L₁支路断开，电流表与L₂串联，测量的是通过L₂的电流，已知电流表示数为0.24 A，因此通过灯L₂的电流为0.24 A。
【答案】0.24
【知识点】电路分析、电流表的使用
【点评】本题考查简单电路的分析，核心是判断开关状态下的电路连接方式及电流表的测量对象，属于基础电路题，难度较低。
【难度系数】0.8

4.在如图所示的电路中,闭合开关S后,电流表$\mathrm{A}_{1}$的示数是0.2 A,电流表A的示数是0.45 A,则通过灯泡$\mathrm{L}_{1}$的电流是 A,通过灯泡$\mathrm{L}_{2}$的电流是 A,干路中的电流是 A。

4. 0.2 0.25 0.45

【分析】首先明确电路为并联电路，电流表$\mathrm{A}_{1}$与灯泡$\mathrm{L}_{1}$串联，测量$\mathrm{L}_{1}$支路的电流；电流表$\mathrm{A}$在干路，测量干路总电流。根据并联电路“干路电流等于各支路电流之和”的规律，即可计算出通过$\mathrm{L}_{2}$的电流。
【解析】由电路结构可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测$\mathrm{L}_{1}$的电流，电流表$\mathrm{A}$测干路电流。已知$\mathrm{A}_{1}$示数为0.2 A，因此通过$\mathrm{L}_{1}$的电流$I_{1}=0.2\ \mathrm{A}$；干路电流$I=0.45\ \mathrm{A}$，根据并联电路电流规律$I=I_{1}+I_{2}$，可得通过$\mathrm{L}_{2}$的电流$I_{2}=I - I_{1}=0.45\ \mathrm{A} - 0.2\ \mathrm{A}=0.25\ \mathrm{A}$，干路电流为电流表$\mathrm{A}$的示数0.45 A。
【答案】0.2；0.25；0.45
【知识点】并联电路的电流规律；电流表的使用
【点评】本题为并联电路电流规律的基础应用题，核心是判断电流表的测量对象，只要掌握并联电路电流特点即可快速解答，属于巩固基础的典型题。
【难度系数】0.8
