5. 在“探究并联电路的电压规律”的实验中,小明使用了两只相同的灯泡。

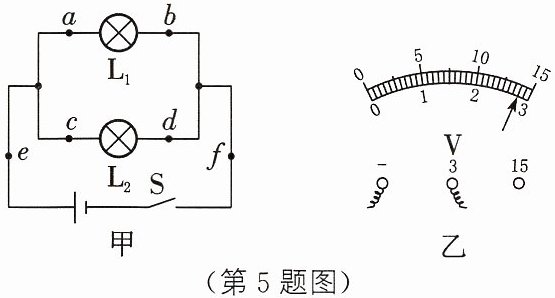

(1) 如图甲所示的电路中,把电压表接在$ab$之间时,闭合开关,电压表的示数如图乙所示,电压表的示数为V。

(2) 依次将电压表接在电路中的$ab$、$cd$、$ef$之间,小明发现电压表的示数相等。由此他得出结论:并联电路中,各支路两端的电压相等。此结论(科学/不科学),接下来应该进行的操作是更换不同规格的灯泡,改变电源电压,再做几次实验,这样做的目的是(填字母)。
A. 减小误差
B. 寻找普遍规律
(3) 小明发现家里客厅的灯比卧室的灯亮,两灯对应的电压$U_{1}$和$U_{2}$的大小关系是$U_{1}\_\_\_\_\_(＞/=/＜)U_{2}$。你判断的依据是。

2.8
不科学
B
=
家庭电路中，各个用电器之间是并联的，并联电路中，各支路两端的电压相等

【分析】
本题围绕并联电路电压规律的实验展开，分三步思考：
1. 第(1)问：先确定电压表量程，图乙中电压表接0~3V量程，分度值0.1V，根据指针位置读取示数；
2. 第(2)问：实验结论需具有普遍性，仅用相同灯泡实验样本特殊，结论不科学；多次更换不同规格灯泡、改变电源电压实验，目的是避免偶然性，寻找普遍规律；
3. 第(3)问：家庭电路中用电器为并联，根据并联电路电压规律判断两灯电压关系。
【解析】
(1) 由图乙可知，电压表选用0~3V量程，分度值为0.1V，指针指向2.8V刻度处，因此电压表示数为2.8V；
(2) 小明仅用两只相同的灯泡进行实验，实验样本单一，得出的结论具有偶然性，不科学；更换不同规格的灯泡、改变电源电压多次实验，目的是避免实验偶然性，寻找普遍规律，故选B；
(3) 家庭电路中，客厅灯和卧室灯属于并联连接，根据并联电路的电压规律：并联电路中各支路两端的电压相等，因此两灯电压U₁=U₂。
【答案】
2.8；不科学；B；=；家庭电路中，各个用电器之间是并联的，并联电路中，各支路两端的电压相等
【知识点】
并联电路电压规律；电压表读数；实验探究的科学性
【点评】
本题考查并联电路电压规律的实验探究，重点考查电压表读数、实验结论的普遍性以及家庭电路的连接特点，需要学生理解实验设计的严谨性，掌握并联电路的核心规律，难度适中。
【难度系数】
0.6

6. 如图所示为某实验电路的一部分,电流表的示数为A;若通过导线ab的电流为0.2 A,经分析通过导线cd的电流最大为A,此时电流的方向为(从c到d/从d到c)。

0.46
0.66
从d到c

【分析】首先读取电流表的示数，需先确定量程和分度值：图中电流表接0~0.6A量程，该量程下分度值为0.02A，据此计算电流大小；再利用节点电流定律分析导线cd的电流，需分情况讨论导线ab的电流方向，找到cd电流的最大值及对应方向。
【解析】1. 电流表读数：电流表选用0~0.6A量程，每大格代表0.2A，每大格分10小格，故分度值为0.02A；指针位于0.4A后第3小格，因此示数为 $0.4A + 3×0.02A = 0.46A$。
2. 分析导线cd的电流：电流表的电流方向为从“0.6”接线柱流入，从“-”接线柱（节点b/d）流出，大小为0.46A。节点b/d处有三个电流：ab的电流（0.2A）、电流表的电流（0.46A）、cd的电流，分两种情况：
若ab的电流方向为$a→b$（流入节点），根据节点电流和为0，得 $I_{ab} + I_A = I_{cd}$，此时 $I_{cd}=0.2A + 0.46A=0.66A$，电流方向为从d到c（流出节点）；
若ab的电流方向为$b→a$（流出节点），同理得 $I_A = I_{ab} + I_{cd}$，此时 $I_{cd}=0.46A -0.2A=0.26A$，电流方向为从c到d（流入节点）。
对比两种情况，cd的最大电流为0.66A，方向为从d到c。
【答案】0.46；0.66；从d到c
【知识点】电流表读数、电流方向判断、节点电流定律
【点评】本题结合电流表读数和电路电流分析，需掌握量程分度值的读取方法，以及利用节点电流关系分情况讨论电流的大小和方向，考查学生的电路分析能力。
【难度系数】0.5

7. 如图所示，$a$、$b$、$c$ 是三个电表，且电路连接没有错误，两只灯泡均正常发光，已知 $a$、$b$、$c$三个电表的示数依次为 1.5、1.2、2.5(单位是 A 或 V)，则电源电压为V；通过灯泡 $\mathrm{L}_1$ 的电流是A。
[二维码]

2.5
0.3

【分析】
要解决此题，需先判断电表类型：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。由两灯正常发光可知，电路为并联电路。a表在干路，是电流表，测干路总电流；b表与$\mathrm{L}_2$串联，是电流表，测$\mathrm{L}_2$的电流；c表并联在电源两端，是电压表，测电源电压。再根据并联电路的电流、电压规律计算即可。
【解析】
1. 判断电表类型：
电流表串联，电压表并联。两灯并联，a在干路，为电流表，示数1.5A是干路总电流；b与$\mathrm{L}_2$串联，为电流表，示数1.2A是$\mathrm{L}_2$的电流；c并联在电源两端，为电压表，示数2.5V是电源电压。
2. 计算：
电源电压等于电压表c的示数，即电源电压为$2.5\ \mathrm{V}$；
并联电路干路电流等于各支路电流之和，因此通过$\mathrm{L}_1$的电流$I_1 = I_{\mathrm{总}} - I_2 = 1.5\ \mathrm{A} - 1.2\ \mathrm{A} = 0.3\ \mathrm{A}$。
【答案】
2.5；0.3
【知识点】
并联电路电流规律、电表的使用
【点评】
本题核心是正确判断电表类型，结合并联电路的电流、电压规律解题，考查电路分析与规律应用能力，属于基础题型。
【难度系数】
0.5

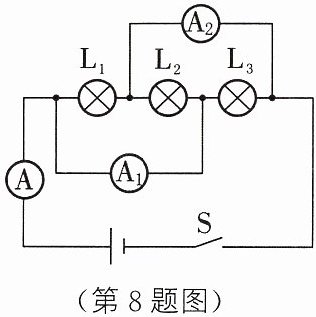

8. 如图所示,已知电流表 A 的示数为 2 A,电流表 $A_{1}$ 的示数为 1 A,电流表 $A_{2}$ 的示数为 1.4 A,通过灯泡 $L_{1}$、$L_{2}$、$L_{3}$ 的电流各是多少？

解：从电源正极开始，电流经电流表​A​后分成两条支路，一条支路经灯泡​L₁​
和电流表​A₂​回到电源负极，另一条支路经电流表​A₁​后又分成两条支路，
一条经灯泡L₂和电流表A₂回到电源负极，另一条经灯泡L₃回到电源负极.因此灯泡L₁、L₂、L₃并联：电流表A测干路的电流，电流表A₁测通过灯泡L₂和L₃的电流之和，电流表A₂测通过灯泡L₁和L₂的电流之和，如图所示为等效电路图，若通过灯泡L₁、L₂、L₃的电流分别为I₁、I₂、I₃,根据并联电路的电流特点可知,I₁+I₂+I₃=2A,I₂+I₃=1A,I₁+I₂=1.4A
由此得出通过灯泡L₁，L₂，L₃的电流分别为1A、0.4A、0.6A。

【分析】首先判断电路连接方式和电流表测量对象：三个灯泡L₁、L₂、L₃为并联，电流表A测干路总电流，电流表A₁测L₂和L₃的电流之和，电流表A₂测L₁和L₂的电流之和。根据并联电路“干路电流等于各支路电流之和”的规律，设各灯泡电流为I₁、I₂、I₃，结合已知电流值列方程即可求解。
【解析】解：设通过灯泡L₁、L₂、L₃的电流分别为I₁、I₂、I₃。
1. 电流表A测干路电流，故总电流：$I_1 + I_2 + I_3 = 2A$；
2. 电流表A₁测L₂和L₃的总电流，故：$I_2 + I_3 = 1A$；
3. 电流表A₂测L₁和L₂的总电流，故：$I_1 + I_2 = 1.4A$；
联立方程求解：
$I_1 = 2A - (I_2 + I_3) = 2A - 1A = 1A$；
$I_2 = 1.4A - I_1 = 1.4A - 1A = 0.4A$；
$I_3 = 1A - I_2 = 1A - 0.4A = 0.6A$；
【答案】通过灯泡L₁、L₂、L₃的电流分别为1A、0.4A、0.6A
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，核心是正确判断各电流表的测量对象，属于基础应用题，需熟练掌握并联电路的电流特点。
【难度系数】0.6
