·预习点①电流过大的防护
1. 保险丝是用铅锑合金这类电阻比较$\boxed{1}$，熔点比较$\boxed{2}$的合金制作的。当$\boxed{3}$过大时，它由于温度升高而熔断，从而切断电路，起到保护的作用。
2. 新建楼房的供电线路已经不再使用保险丝，而是用起保险作用的$\boxed{4}$代替。

1. 大 低 电流
2. 空气开关

【分析】
本题考查电流过大防护的基础知识点，解题思路为回忆保险丝的材料特性、作用及现代楼房供电线路的保险装置。首先，保险丝需在电流过大时熔断，因此要选择电阻大（电流通过时产热多）、熔点低（易熔断）的合金；当电路电流过大时，保险丝熔断切断电路；新建楼房用空气开关替代保险丝。
【解析】
1. 保险丝用电阻较大、熔点较低的铅锑合金制作，当电路中电流过大时，保险丝因温度升高熔断，切断电路起到保护作用；
2. 新建楼房的供电线路用空气开关代替保险丝实现保险功能。
【答案】
1. 大 低 电流
2. 空气开关
【知识点】
保险丝的特点、空气开关的作用
【点评】
本题为电流过大防护的基础识记题，属于预习阶段需掌握的电路保护装置常识，难度较低。
【难度系数】
0.8

·预习点2相线和中性线的辨别
1.测电笔
（1）作用：①辨别相线和中性线；②检查电气设备外壳是否带电。
（2）使用：使用测电笔时，手指按住$\boxed{5}$（或抵住笔尾金属帽），用$\boxed{6}$接触被测的导线。如果氖管$\boxed{7}$，说明接触的是相线；如果氖管$\boxed{8}$，说明接触的是中性线。
2.从安全角度考虑，控制电灯的开关要连接在$\boxed{9}$线和电灯之间。

1.（2） 金属笔卡 笔尖 发光 不发光
2. 相

【分析】本题考查家庭电路中测电笔的使用方法及开关的安全接线要求。解题时需回忆测电笔的正确操作要点：使用测电笔时，手指要接触笔尾金属体（金属笔卡）才能形成通路，接触相线时氖管发光、中性线时不发光；家庭电路中开关接在相线与用电器之间，可保证断开开关时用电器不带电，符合安全要求。
【解析】1.（2）使用测电笔时，手指应按住金属笔卡（或抵住笔尾金属帽），用笔尖接触被测导线；若氖管发光，说明接触的是相线；若氖管不发光，说明接触的是中性线。2. 从安全角度考虑，控制电灯的开关要连接在相线和电灯之间，断开开关时电灯与相线断开，避免触电。
【答案】1.（2）金属笔卡 笔尖 发光 不发光；2. 相
【知识点】测电笔的使用；家庭电路的连接
【点评】本题为家庭电路基础知识点的考查，属于预习阶段的基础内容，主要考查对相关操作和接线规则的记忆，难度较低。
【难度系数】0.9

·预习点③保护线与漏电保护器的作用
1. 用电器的电源插头有三条线，其中一条接$\underline{10}$线（标着“L”），一条接$\underline{11}$线（标着“N”）。第三条（标着“PE”）与用电器的$\underline{12}$相连，插入插座时，与室外的$\underline{13}$相连，也就是接在保护线上。

2. 三孔插座的左孔接$\underline{14}$线，右孔接$\underline{15}$线，上面的孔接$\underline{16}$线。
3. 如果站在地上的人不小心接触了$\underline{17}$线，电流经过人体流入大地，$\underline{18}$会迅速切断电路，对人体起到保护作用。

1. 相 中性 金属外壳 大地
2. 中性 相 保护
3. 相 漏电保护器

【分析】
本题考查家庭电路中三脚插头、三孔插座的接线规则及漏电保护器的作用。解题思路：需牢记家庭电路中相线（火线，L）、中性线（零线，N）、保护线（PE，地线）的定义与接线要求，以及漏电保护器的工作原理。对于三脚插头，标L的接相线，标N的接中性线，PE线接用电器金属外壳，插入插座后与室外大地相连；三孔插座遵循“左零（中性线）右火（相线）上接地（保护线）”的规则；当人接触相线时，电流经人体流入大地，漏电保护器会切断电路保护人体。
【解析】
1. 三脚插头中，标“L”的是相线（火线），标“N”的是中性线（零线），标“PE”的线与用电器的金属外壳相连，插入插座时与室外的大地相连，接保护线。
2. 三孔插座的接线规则为：左孔接中性线（零线），右孔接相线（火线），上面的孔接保护线（地线）。
3. 站在地上的人接触相线时，电流经人体流入大地，漏电保护器会迅速切断电路，保护人体。
【答案】
1. 相；中性；金属外壳；大地
2. 中性；相；保护
3. 相；漏电保护器
【知识点】
家庭电路连接；三脚插头与三孔插座；漏电保护器作用
【点评】
本题为家庭电路基础知识点的考查，属于预习阶段需掌握的内容，核心是牢记相线、中性线、保护线的接线规则及漏电保护器的作用，难度适中。
【难度系数】
0.5

·预习点④家庭电路的基本组成
简化了的家庭电路，由$\boxed{19}$、$\boxed{20}$、$\boxed{21}$（含保险装置）、插座、用电器、导线等组成。

进户线 电能表 总开关

【分析】
要解决这道题，需回忆简化家庭电路的基本组成顺序：家庭电路首先接入外部的进户线，之后连接电能表用于计量家庭用电量，接着是带有保险装置的总开关，用于控制整个电路的通断和安全保护，后续再连接插座、用电器等部件，据此可确定三个空的内容。
【解析】
简化家庭电路的组成依次为进户线、电能表、总开关（含保险装置）、插座、用电器、导线等，因此三个空依次填写进户线、电能表、总开关。
【答案】
进户线 电能表 总开关
【知识点】
家庭电路的组成
【点评】
本题考查家庭电路的基本组成，属于预习阶段的基础识记类题目，侧重对核心知识点的记忆，难度较低。
【难度系数】
0.8

1. 下列关于保险丝的说法,正确的是 ()。

A.保险丝的熔点越低越好
B.选用保险丝的额定电流应小于电路中的最大电流
C.新建楼房里用空气开关代替保险丝
D.保险丝熔断之后应马上更换新的保险丝

1. C

【分析】本题考查保险丝的相关知识，需结合保险丝的作用、选用原则及安全用电常识，逐一分析每个选项的正误，判断其是否符合电路安全的实际要求。
【解析】
选项A：保险丝的熔点需适中，若熔点过低，正常工作电流下也会熔断，导致电路无法正常供电，因此熔点并非越低越好，A错误；
选项B：选用保险丝时，其额定电流应等于或稍大于电路的最大正常工作电流，这样既能保证电路正常工作时不熔断，又能在电流过大时及时熔断，B错误；
选项C：新建楼房为提升用电安全性和便利性，常用空气开关代替保险丝，空气开关可重复使用，且具备过载、短路保护功能，C正确；
选项D：保险丝熔断后，应先排查电路故障（如短路、过载等），排除问题后再更换保险丝，若直接更换，可能因故障未排除再次熔断，引发安全隐患，D错误。
【答案】C
【知识点】保险丝的使用；安全用电常识
【点评】本题围绕保险丝的核心知识点设置选项，考查学生对保险丝选用、更换及替代装置的理解，属于初中物理安全用电部分的基础题，需准确区分各选项的易错细节。
【难度系数】0.7

2.以下四个关于家庭电路组成的连接顺序正确的是（）。

A.电能表——熔断器——闸刀开关
B.闸刀开关——熔断器——电能表
C.电能表——闸刀开关——熔断器
D.闸刀开关——电能表——熔断器

2. C

【分析】要确定家庭电路的连接顺序，需牢记各元件的作用：进户线先接入电能表，用于计量家庭消耗的总电能；电能表后接闸刀开关，控制整个电路的通断，便于检修；闸刀开关后接熔断器，电流过大时熔断保护电路。据此逐一判断选项。
【解析】家庭电路的正确连接顺序为：电能表→闸刀开关→熔断器。A选项中熔断器位置错误，B选项闸刀开关在电能表前错误，C选项顺序符合要求，D选项闸刀开关与电能表顺序颠倒错误。
【答案】C
【知识点】家庭电路的组成
【点评】本题考查家庭电路的基本连接顺序，属于基础识记类题目，难度较低，需准确记忆各元件的安装位置。
【难度系数】0.4

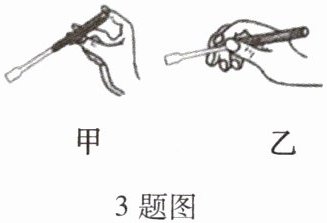

3.使用测电笔辨别相线和中性线时,手应接触测电笔的(选填“笔尾”或“笔尖”)金属体,如图所示的两种握法,其中正确的是(选填“甲”或“乙”)。
4.如图甲所示为三孔插座,则L应与线相连。图乙三脚插头的(选填“①”或“②”)与三孔插座中的相线相连。为防止因大功率用电器漏电而发生触电事故,应将(选填“空气开关”或“漏电保护器”)与三孔插座相连。

3. 笔尾 甲
4. 相 ① 漏电保护器

【分析】
本题考查家庭电路中测电笔的使用、三孔插座与三脚插头的接线规则及漏电保护器的作用。解题时需明确：测电笔工作原理要求人体与笔尾金属体接触形成回路；三孔插座遵循“左零右火上接地”的接线规则；漏电保护器用于防止漏电触电，空气开关用于过载或短路保护。
【解析】
题3：测电笔辨别相线和中性线时，需让电流经测电笔、人体形成回路，因此手应接触笔尾金属体；图中甲的握法手接触笔尾，乙未接触，故正确握法是甲。
题4：三孔插座中L对应相线；三脚插头插入插座时，①脚与相线相连；漏电保护器可在大功率用电器漏电时切断电路，防止触电事故，因此应选漏电保护器。
【答案】
3. 笔尾 甲
4. 相 ① 漏电保护器
【知识点】
测电笔的使用；家庭电路的连接；漏电保护器的作用
【点评】
本题围绕家庭用电的基础知识点展开，考查学生对测电笔使用、三孔插座接线及漏电保护器作用的掌握，属于家庭用电的核心考点，需准确记忆相关规则。
【难度系数】
0.7
