5. 生活中三脚插头与三孔插座连接时，是将与用电器的相连接，防止造成触电事故。

5. 大地 金属外壳

【分析】
要解决这道题，需回忆三脚插头与三孔插座的安全用电设计原理：三脚插头的第三个脚为接地脚，对应三孔插座的接地孔，其核心作用是将用电器的金属外壳与大地连通，避免用电器漏电时，人体接触金属外壳发生触电事故，因此需明确连接的是大地和用电器的金属外壳。
【解析】
三脚插头与三孔插座连接时，三脚插头的接地脚将大地与用电器的金属外壳相连；当用电器内部火线绝缘皮破损漏电时，电流会通过接地线直接导入大地，防止人体接触金属外壳时形成触电回路，因此依次填入大地、金属外壳。
【答案】
大地 金属外壳
【知识点】
安全用电常识 接地保护
【点评】
本题考查生活中安全用电的基础知识点，结合三脚插头的设计目的即可解答，贴近生活实际，属于基础识记类题目。
【难度系数】
0.8

基础巩固练

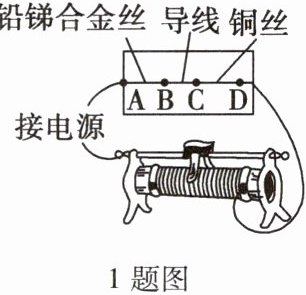

1. [教材“演示”改编]长短、粗细均相同的铅锑合金丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现铅锑合金丝熔断而铜丝完好。下列说法错误的是（）。


A.铅锑合金丝的电阻比铜丝的大
B.通过铅锑合金丝的电流比铜丝的大
C.铅锑合金的熔点较铜的要低
D.为了用电安全，禁止用铜丝代替铅锑合金丝

1. B

【分析】
首先明确两根金属丝的连接方式为串联，串联电路电流处处相等；再结合电阻的决定因素（长度、横截面积、材料）判断电阻大小；根据熔断现象分析熔点差异，最后逐一判断选项的正误。
【解析】
1. 电阻判断：铅锑合金丝和铜丝长短、粗细均相同，在长度、横截面积相同时，材料不同导致电阻不同，铅锑合金的电阻比铜丝大，故A选项说法正确。
2. 电流判断：两根金属丝串联在电路中，串联电路电流处处相等，因此通过铅锑合金丝和铜丝的电流大小相等，B选项说法错误。
3. 熔点判断：铅锑合金丝熔断而铜丝完好，说明铅锑合金丝更容易达到熔点，即铅锑合金的熔点比铜低，故C选项说法正确。
4. 安全用电：保险丝需要电阻大、熔点低的材料，铜丝电阻小、熔点高，若用铜丝代替保险丝，电流过大时不易熔断，无法保护电路，因此禁止用铜丝代替铅锑合金丝，D选项说法正确。
【答案】
B
【知识点】
电阻的影响因素；串联电路电流特点；熔点与保险丝
【点评】
本题以保险丝熔断实验为背景，考查电学和热学的基础知识点，需掌握串联电路电流规律、电阻决定因素及保险丝的工作原理，属于基础题型，易错点是误判两根金属丝的电流大小。
【难度系数】
0.5

2. 如图所示的家庭电路中,闭合开关S,灯泡正常发光,用测电笔测试灯座里的两个接线柱B、C时测电笔的发光情况是（）。


A.B处亮、C处不亮
B.C处亮、B处不亮
C.都亮
D.都不亮

2. A

【分析】首先明确家庭电路中相线（火线）和中性线（零线）的差异：相线与大地间电压为220V，中性线与大地间电压为0V；测电笔的工作原理是接触火线时，电流经测电笔、人体流向大地，使氖管发光，接触零线时无电流，氖管不发光。闭合开关S后，灯座的B接线柱通过开关与相线连通，C接线柱与中性线连通，据此判断测电笔的发光情况。
【解析】家庭电路中，相线（火线）A点与大地间电压为220V，中性线（零线）D点与大地间电压为0V。当开关S闭合后，灯座的B接线柱通过开关S与相线（火线）A点相连，因此B点相当于火线，用测电笔测试B处时，电流会通过测电笔、人体流入大地，氖管发光；灯座的C接线柱与中性线（零线）D点相连，C点相当于零线，用测电笔测试C处时，没有电流通过测电笔，氖管不发光。所以测电笔测试B处亮、C处不亮，对应选项A。
【答案】A
【知识点】家庭电路、测电笔的使用
【点评】本题考查家庭电路中火线与零线的判断以及测电笔的使用方法，属于基础知识点的应用，需学生掌握测电笔的工作原理和家庭电路的接线规则。
【难度系数】0.8

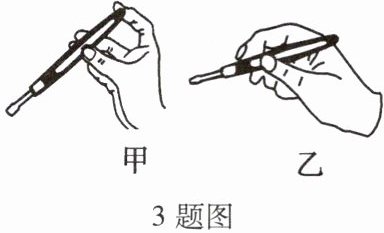

3.如图,测电笔的正确使用方法是图,若测电笔的笔尖接触导线时氖管发光,则被测导线是线,此时(选填“有”或“没有”)电流通过人体。

3. 甲 相 有

【分析】
要解决本题，需掌握测电笔的正确使用规则和工作原理：测电笔使用时，手必须接触笔尾金属体才能形成通路，以此区分火线和零线；氖管发光说明接触的是火线，此时有微弱电流通过人体。据此分析图示操作并填空。
【解析】
1. 判断测电笔的正确使用：使用测电笔时，手要接触测电笔尾部的金属体，使人体和测电笔形成通路，才能让电流通过测电笔、人体流入大地，使氖管发光。图甲中手接触了笔尾金属体，图乙中手未接触，因此正确使用方法是图甲。
2. 判断导线类型：测电笔笔尖接触导线时，氖管发光，说明被测导线是火线（相线），零线不会使氖管发光。
3. 判断是否有电流通过人体：当测电笔接触火线时，电流路径为：火线→笔尖→测电笔→人体→大地，因此有电流通过人体，只是测电笔内部的高电阻使电流很小，不会对人体造成伤害。
【答案】
甲；相；有
【知识点】
测电笔的使用；火线与零线；电流的通路
【点评】
本题考查测电笔的正确使用方法及相关原理，属于初中电学基础知识点，需牢记操作要点和工作原理，难度较低。
【难度系数】
0.3

4.如图所示的三脚插头，它与电饭锅金属外壳相连的那个插脚E较长，其作用是插入插头时，电饭锅金属外壳接触保护线，拔出插头时，金属外壳离开保护线，以确保安全。（均选填“先”或“后”）

4. 先 后

【分析】本题考查三脚插头的安全设计原理，需明确E脚（接地脚）的作用：E脚与用电器金属外壳相连，长度更长。插入插头时，更长的E脚会先接触保护线（地线），让金属外壳提前接地；拔出插头时，E脚会最后离开保护线，使金属外壳延后脱离地线，以此保障用电安全。
【解析】三脚插头的E脚为接地插脚，与电饭锅金属外壳相连，设计得更长是为了安全：插入插头时，E脚先与保护线（地线）接触，使金属外壳先接地；拔出插头时，E脚后离开保护线，使金属外壳后脱离地线，这样能避免拔插头过程中金属外壳带电引发触电事故。
【答案】先；后
【知识点】安全用电、三脚插头
【点评】本题围绕三脚插头的安全设计展开，属于安全用电的基础知识点，考查学生对生活中用电安全常识的理解，难度较低。
【难度系数】0.7

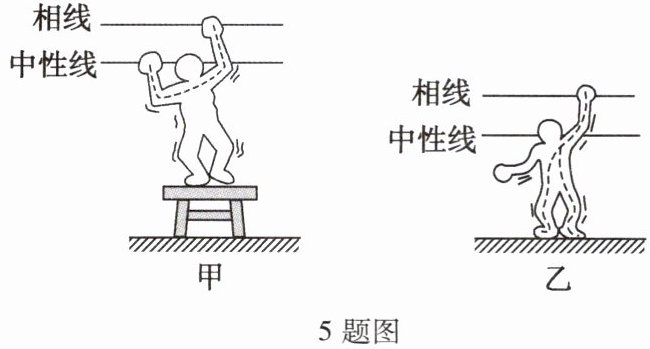

5.[易错题]对于家庭电路中漏电保护器和空气开关的作用,下列说法错误的是 ()。


A.发生图甲所示触电时,漏电保护器不起
作用
B.发生图乙所示触电时,漏电保护器不起
作用
C.发生如图所示的两种触电时,空气开关都
不会切断电路
D.当电路发生短路时,空气开关能够自动切
断电路

5. B

【分析】
要解决这道题，需先明确漏电保护器和空气开关的工作原理：漏电保护器通过检测火线与零线的电流差判断是否漏电，电流差超定值时切断电路；空气开关通过检测电路总电流，电流过大（短路、总功率过大）时切断电路。再结合甲、乙两种触电的电流路径分析各选项：甲是双线触电，电流经人体在火线与零线间形成回路，火线和零线电流相等；乙是单线触电，电流经人体流入大地，火线电流大于零线电流。
【解析】
1. 分析选项A：图甲为双线触电，电流路径是相线→人体→中性线，此时火线与零线电流大小相等，漏电保护器无法检测到漏电电流差，因此不起作用，A说法正确。
2. 分析选项B：图乙为单线触电，电流路径是相线→人体→大地，此时火线电流大于零线电流，漏电保护器会检测到漏电并切断电路，因此“漏电保护器不起作用”的说法错误，B符合题意。
3. 分析选项C：两种触电均为人体漏电，电路总电流未达空气开关跳闸阈值，因此空气开关都不会切断电路，C说法正确。
4. 分析选项D：电路发生短路时，电流急剧增大，超过空气开关额定电流，空气开关会自动切断电路，D说法正确。
【答案】
B
【知识点】
家庭电路、漏电保护器、空气开关
【点评】
本题考查家庭电路中漏电保护器与空气开关的作用，核心是区分两者触发条件，易错点是混淆双线触电与单线触电的电流特点，需明确漏电保护器依赖火线零线电流差，空气开关依赖总电流大小。
【难度系数】
0.4
