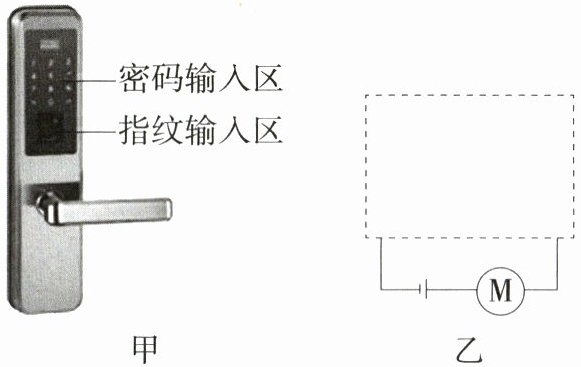

9.「2026山东潍坊期中，★☆」图甲为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关$\mathrm{S}_1$闭合，指纹正确相当于开关$\mathrm{S}_2$闭合，开门由电动机完成。请在图乙所示的虚线框内将该智能锁的电路图补充完整。
答案
9. 解析 由题意可知,智能锁支持密码与指纹两种认证方式开门,即两个开关任意一个闭合,电动机都能启动,说明两个开关能独立工作,互不影响,是并联的,两个开关并联后再与电动机串联,如图所示。
解析
【分析】
要设计符合要求的电路图，需先明确两个开关的功能：密码认证对应开关$\mathrm{S}_1$，指纹认证对应开关$\mathrm{S}_2$，任意一个开关闭合时电动机都能启动，说明两个开关工作时互不影响，属于并联关系；电动机需要在开关闭合时工作，因此开关并联后需与电动机、电源串联，以此满足“密码或指纹任一正确，电动机启动”的要求。
【解析】
根据题意，密码开关$\mathrm{S}_1$和指纹开关$\mathrm{S}_2$需满足“任意一个闭合，电动机都工作”，因此两开关应并联，再将并联后的整体与电动机$\mathrm{M}$、电源串联接入电路，即可实现设计要求，具体连接如图所示。
【答案】
【知识点】
电路连接、开关作用
【点评】
本题结合智能锁的实际场景考查电路设计，核心是判断开关的连接方式，属于基础电路题，难度较低，需利用串并联电路的特点分析即可。
【难度系数】
0.6
要设计符合要求的电路图，需先明确两个开关的功能：密码认证对应开关$\mathrm{S}_1$，指纹认证对应开关$\mathrm{S}_2$，任意一个开关闭合时电动机都能启动，说明两个开关工作时互不影响，属于并联关系；电动机需要在开关闭合时工作，因此开关并联后需与电动机、电源串联，以此满足“密码或指纹任一正确，电动机启动”的要求。
【解析】
根据题意，密码开关$\mathrm{S}_1$和指纹开关$\mathrm{S}_2$需满足“任意一个闭合，电动机都工作”，因此两开关应并联，再将并联后的整体与电动机$\mathrm{M}$、电源串联接入电路，即可实现设计要求，具体连接如图所示。
【答案】
【知识点】
电路连接、开关作用
【点评】
本题结合智能锁的实际场景考查电路设计，核心是判断开关的连接方式，属于基础电路题，难度较低，需利用串并联电路的特点分析即可。
【难度系数】
0.6

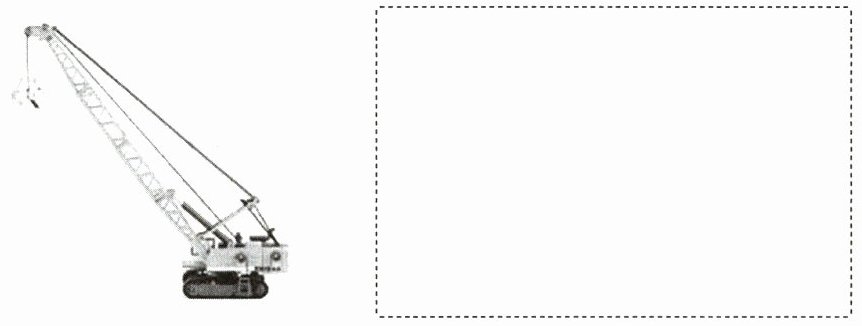

10. 跨学科实践 工程实践「2026山东济南高新区期中，★☆」如图所示是一个塔式吊车玩具。闭合开关，吊臂中的电动机工作，拉动细线吊起物体，同时塔顶的灯发光。某次闭合开关时，电动机不工作，灯也不发光。排查故障时发现，导线与电动机的连接处接触不良。请你判断电动机和灯是如何连接的并画出电路图。
答案
10. 解析 初始时开关断开,电动机与灯都不工作,闭合开关,吊臂中的电动机工作,同时塔顶的灯发光,说明开关控制整个电路;某次闭合开关时,电动机不工作,灯也不发光,排查故障时发现,导线与电动机的连接处接触不良,说明电动机没有接好,也影响了灯的工作,证明电动机与灯互相影响,是串联的,如图所示。
解析
【分析】
要判断电动机和灯的连接方式，需根据电路的工作现象分析：正常闭合开关时，两者同时工作；故障时电动机接触不良（电路在电动机处断开），灯也不工作，说明电流只有一条路径，两者互相影响，因此是串联。接下来绘制串联电路图，需按电源、开关、电动机、灯泡依次连接的顺序，用规范电路元件符号画出闭合回路。
【解析】
1. 判断连接方式：闭合开关，电动机和灯同时工作，说明开关控制整个电路；当电动机与导线连接处接触不良时，闭合开关后两者都不工作，说明电动机的故障会影响灯的工作，即电流只有一条路径，电动机和灯互相影响，因此二者是串联连接。
2. 绘制电路图：按照串联电路的连接顺序，依次画出电源、开关、电动机（符号为M）、灯泡（符号为×），用导线将各元件连接成闭合回路，形成串联电路图。
【答案】
电动机和灯是串联连接，电路图如下：
【知识点】
串联电路特点、电路故障分析、电路图绘制
【点评】
本题结合工程实践场景，考查串联电路的判断，需根据电路工作现象分析连接方式，属于基础电路分析题，注重理论与实际应用的结合。
【难度系数】
0.5
要判断电动机和灯的连接方式，需根据电路的工作现象分析：正常闭合开关时，两者同时工作；故障时电动机接触不良（电路在电动机处断开），灯也不工作，说明电流只有一条路径，两者互相影响，因此是串联。接下来绘制串联电路图，需按电源、开关、电动机、灯泡依次连接的顺序，用规范电路元件符号画出闭合回路。
【解析】
1. 判断连接方式：闭合开关，电动机和灯同时工作，说明开关控制整个电路；当电动机与导线连接处接触不良时，闭合开关后两者都不工作，说明电动机的故障会影响灯的工作，即电流只有一条路径，电动机和灯互相影响，因此二者是串联连接。
2. 绘制电路图：按照串联电路的连接顺序，依次画出电源、开关、电动机（符号为M）、灯泡（符号为×），用导线将各元件连接成闭合回路，形成串联电路图。
【答案】
电动机和灯是串联连接，电路图如下：
【知识点】
串联电路特点、电路故障分析、电路图绘制
【点评】
本题结合工程实践场景，考查串联电路的判断，需根据电路工作现象分析连接方式，属于基础电路分析题，注重理论与实际应用的结合。
【难度系数】
0.5

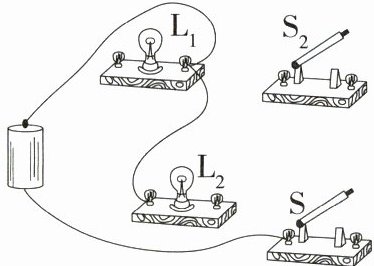

11.「2026北京二中月考，★☆」请补全实物图连线，使两灯并联，S是总开关，S₂只控制灯泡L₂。
答案

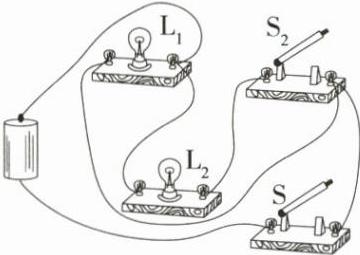

11. 解析 由题意知,两灯并联,S是总开关,S接在干路上,S₂只控制灯泡L₂,S₂在灯泡L₂所在支路,如图所示。
解析
【分析】
要完成两灯并联的实物连线，需明确：并联电路中电流有两条独立路径，总开关S控制整个电路（需接在干路），支路开关S₂只控制L₂（需与L₂串联在同一支路）。解题时先规划电流路径：电源正极流出电流后分为两支，一支经L₁，另一支经S₂和L₂，两支路汇合后经总开关S回到电源负极，再据此补全实物连线。
【解析】
1. 确定开关位置：S为总开关，串联在干路；S₂与L₂串联，控制L₂支路。
2. 补全连线：
电源正极分别连接L₁的一个接线柱和S₂的一个接线柱；
L₁的另一个接线柱连接开关S的一个接线柱；
L₂的一个接线柱连接S₂的另一个接线柱；
L₂的另一个接线柱连接开关S的同一接线柱；
开关S的另一个接线柱连接电源负极，最终形成两灯并联的电路，满足题目要求。
【答案】
11. 解析 由题意知,两灯并联,S是总开关,S接在干路上,S₂只控制灯泡L₂,S₂在灯泡L₂所在支路,如图所示。
【知识点】
并联电路、电路连接、开关作用
【点评】
本题考查并联电路的实物连接，需掌握干路开关和支路开关的作用，是电路基础题型，需理清电流路径完成连线。
【难度系数】
0.3
要完成两灯并联的实物连线，需明确：并联电路中电流有两条独立路径，总开关S控制整个电路（需接在干路），支路开关S₂只控制L₂（需与L₂串联在同一支路）。解题时先规划电流路径：电源正极流出电流后分为两支，一支经L₁，另一支经S₂和L₂，两支路汇合后经总开关S回到电源负极，再据此补全实物连线。
【解析】
1. 确定开关位置：S为总开关，串联在干路；S₂与L₂串联，控制L₂支路。
2. 补全连线：
电源正极分别连接L₁的一个接线柱和S₂的一个接线柱；
L₁的另一个接线柱连接开关S的一个接线柱；
L₂的一个接线柱连接S₂的另一个接线柱；
L₂的另一个接线柱连接开关S的同一接线柱；
开关S的另一个接线柱连接电源负极，最终形成两灯并联的电路，满足题目要求。
【答案】
11. 解析 由题意知,两灯并联,S是总开关,S接在干路上,S₂只控制灯泡L₂,S₂在灯泡L₂所在支路,如图所示。
【知识点】
并联电路、电路连接、开关作用
【点评】
本题考查并联电路的实物连接，需掌握干路开关和支路开关的作用，是电路基础题型，需理清电流路径完成连线。
【难度系数】
0.3

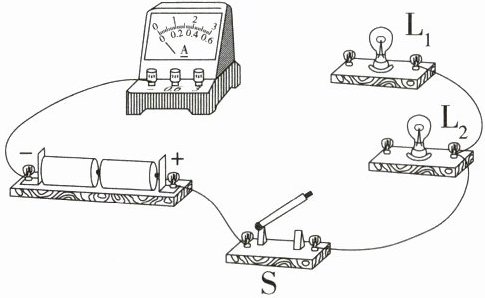

12.「2026广东雷州四中月考，★☆」如图所示，请用笔画线代替导线将图中的实物电路连接完整。要求：两灯并联，电流表测通过灯$\mathrm{L}_1$的电流，开关控制整个电路的通断，不考虑电表测量范围的选择，导线不能交叉。
答案

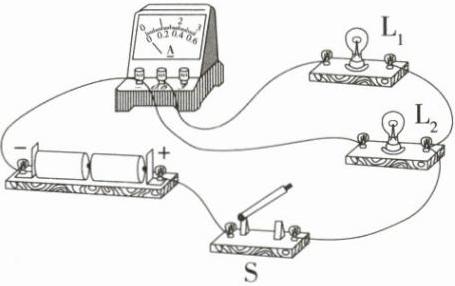

12. 解析 由题意知,两灯并联,电流表测通过灯L₁的电流,则电流表与L₁串联;开关控制整个电路,开关接在干路,如图所示。
解析
【分析】
解题时需紧扣题目要求：两灯并联、电流表测L₁电流、开关控制整个电路。首先，并联电路的特点是各用电器两端分别连接电源两极，独立工作；电流表需与被测用电器串联，电流从正接线柱流入、负接线柱流出；开关控制整个电路，需接在干路中。连接思路为：先确定干路路径（电源正极→开关），再将电路分为两条支路，一条是电流表与L₁串联，另一条是L₂，最后两条支路汇合回到电源负极，同时保证导线不交叉。
【解析】
1. 干路连接：将电源正极与开关S的一个接线柱相连，开关S的另一个接线柱作为干路的分支点。
2. L₂支路连接：从开关S的分支点引出导线，连接到L₂的一个接线柱，L₂的另一个接线柱连接到电源负极（电源负极已与电流表负接线柱相连，可直接连接）。
3. L₁支路连接：电流表需与L₁串联，因此从开关S的分支点引出导线，连接到电流表的正接线柱（0.6或3接线柱），再从电流表的负接线柱引出导线，连接到L₁的一个接线柱，L₁的另一个接线柱连接到电源负极（与L₂的另一端汇合），完成符合要求的电路连接。
【答案】
12. 解析 由题意知,两灯并联,电流表测通过灯L₁的电流,则电流表与L₁串联;开关控制整个电路,开关接在干路,如图所示。
【知识点】
并联电路连接；电流表使用；开关作用
【点评】
本题考查并联电路的实物连接，需掌握电流表的使用规则和并联电路的特点，是电路基础操作题，需注意导线不交叉、电表接线正确。
【难度系数】
0.6
解题时需紧扣题目要求：两灯并联、电流表测L₁电流、开关控制整个电路。首先，并联电路的特点是各用电器两端分别连接电源两极，独立工作；电流表需与被测用电器串联，电流从正接线柱流入、负接线柱流出；开关控制整个电路，需接在干路中。连接思路为：先确定干路路径（电源正极→开关），再将电路分为两条支路，一条是电流表与L₁串联，另一条是L₂，最后两条支路汇合回到电源负极，同时保证导线不交叉。
【解析】
1. 干路连接：将电源正极与开关S的一个接线柱相连，开关S的另一个接线柱作为干路的分支点。
2. L₂支路连接：从开关S的分支点引出导线，连接到L₂的一个接线柱，L₂的另一个接线柱连接到电源负极（电源负极已与电流表负接线柱相连，可直接连接）。
3. L₁支路连接：电流表需与L₁串联，因此从开关S的分支点引出导线，连接到电流表的正接线柱（0.6或3接线柱），再从电流表的负接线柱引出导线，连接到L₁的一个接线柱，L₁的另一个接线柱连接到电源负极（与L₂的另一端汇合），完成符合要求的电路连接。
【答案】
12. 解析 由题意知,两灯并联,电流表测通过灯L₁的电流,则电流表与L₁串联;开关控制整个电路,开关接在干路,如图所示。
【知识点】
并联电路连接；电流表使用；开关作用
【点评】
本题考查并联电路的实物连接，需掌握电流表的使用规则和并联电路的特点，是电路基础操作题，需注意导线不交叉、电表接线正确。
【难度系数】
0.6
