8.(瑞安市)电路的研究。
(1)结合左下图中手电筒的结构图,在下面右边方框中画出手电筒的电路图。

(2)明明闭合开关之后发现小灯泡不亮,可能是因为或。
(3)开关可以控制小灯泡的亮与不亮,请你设计一个小开关。
实验材料:木头、泡沫、纸板、铁板、回形针、图钉、钢丝、牙签。
设计要求:①选择合适的材料;②可以控制小灯泡的亮与不亮。

(4)用电路检测器来检测一元硬币、橡皮、塑料、回形针的导电性,不能使小灯泡发光的是;能使小灯泡发光的是。

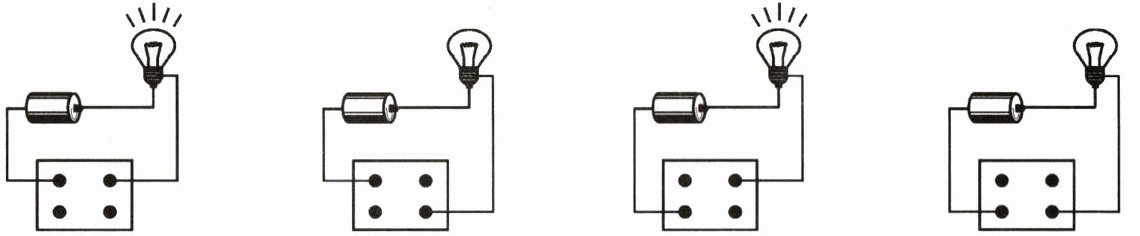

(5)用电路检测器去检测接线盒中的连接情况,观察到的结果如下图所示:
根据上图,接线盒中的连接情况不可能是()。

小灯泡的灯丝断了
电池没电了
纸板(绝缘底座)、回形针(导电闸刀)、2 枚图钉(导电接线柱)

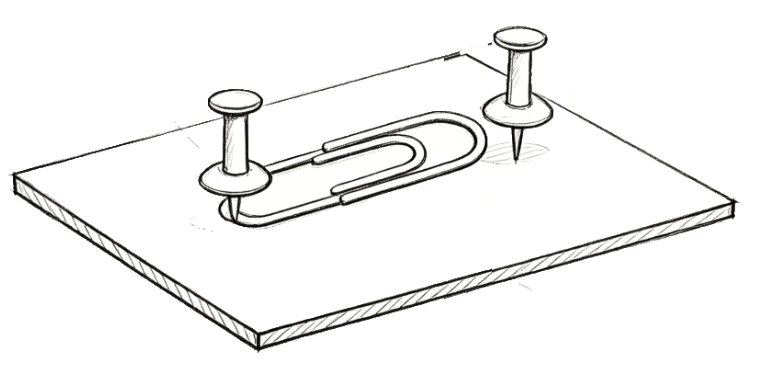

将电路里的两根导线，分别缠绕固定在左右两枚图钉上； 开灯（小灯泡亮）：拨动回形针，让回形针同时接触两枚图钉，金属回形针连通电路，电流导通，小灯泡发光； 关灯（小灯泡不亮）：向外拨动回形针，回形针离开右侧图钉，电路断开，电流无法流通，小灯泡熄灭； 反复拨动回形针，就能自由控制灯泡亮、灭。
橡皮、塑料
一元硬币、回形针
B

【分析】
本题围绕电路相关知识设置5个小问题，解题思路如下：1. 绘制手电筒电路图时，需明确其为电源、开关、小灯泡串联的电路，对应画出元件符号；2. 小灯泡不亮的故障从电路断路、电源故障等常见原因分析；3. 设计开关需利用导体连通电路、绝缘体做底座，通过拨动导体控制电路通断；4. 根据导体导电、绝缘体不导电的特性判断材料；5. 结合电路检测器的通路结果，判断接线盒的连接情况，排除不可能选项。
【解析】
(1) 手电筒电路为电源、开关、小灯泡串联，电路图如所示；
(2) 闭合开关小灯泡不亮，常见原因是小灯泡灯丝断了或电池没电了；
(3) 设计小开关：选纸板（绝缘底座）、回形针（导电闸刀）、2枚图钉（导电接线柱）；将电路两根导线固定在两枚图钉上，拨动回形针，回形针同时接触两枚图钉时电路导通，小灯泡亮；回形针离开右侧图钉时电路断开，小灯泡灭，实现控制；
(4) 橡皮、塑料是绝缘体，不能使小灯泡发光；一元硬币、回形针是导体，能使小灯泡发光；
(5) 根据电路检测器结果，接线盒连接情况不可能是选项B。
【答案】
；小灯泡的灯丝断了；电池没电了；纸板、回形针、2枚图钉；将电路里的两根导线，分别缠绕固定在左右两枚图钉上；开灯（小灯泡亮）：拨动回形针，让回形针同时接触两枚图钉，金属回形针连通电路，电流导通，小灯泡发光；关灯（小灯泡不亮）：向外拨动回形针，回形针离开右侧图钉，电路断开，电流无法流通，小灯泡熄灭；反复拨动回形针，就能自由控制灯泡亮、灭；橡皮、塑料；一元硬币、回形针；B
【知识点】
电路组成、导体与绝缘体、电路故障分析
【点评】
本题综合考查电路基础知识点，涵盖电路图绘制、故障判断、导体绝缘体应用、开关设计及接线盒检测，注重知识的实际应用，适合巩固电路模块核心内容。
【难度系数】
0.5
