33.研究三:补光灯与电路。(13分)
室内种植的蚕豆因为光照不足,生长状态不佳,植物补光灯能起到补充光照的作用，
爸爸建议小科增加两盏补光灯。安装之前,小科用小灯泡、导线、电池、开关等简易电路
元件做起了模拟实验。
(1)安装两盏补光灯,由两个开关分别控制,对应的电路设计图是()。

(2)小科按照电路图组装好电路后,发现小灯泡不亮。通过检查,发现连接没有松动。根
据你的经验,你觉得可能哪里出故障了？(写出2点)
①
②;
(3)小科想用电路检测器进一步检测。请你帮他设计一个电路检测器,画出简图,并标明
各材料的名称。
(4)下列关于电路检测器的使用方法，错误的是()。
A.检测前先自测电路检测器是否能正常工作
B.对所有元件依次进行检测
C.检测1次就直接记录结果
(5)PVC材质的补光灯外壳能保障使用安全,由此可以推断PVC材质是()。
A.导体 B.绝缘体 C.无法判断

C
灯丝断了(合理即可)
电池没电了(合理即可)

C
B

【分析】
本题围绕电路相关知识展开，需逐一分析各小问：
1. 第(1)问：要选两盏灯由两个开关分别控制的电路，需明确串联（一条路径，开关控制所有用电器）和并联（各支路独立，支路开关控制对应支路）的特点，逐一判断选项。
2. 第(2)问：电路连接完好时，小灯泡不亮的常见故障是用电器断路（如灯丝断）或电源故障（如电池没电）。
3. 第(3)问：电路检测器是简易检测电路，由电池、小灯泡、导线组成闭合回路，接入待测部分判断是否故障。
4. 第(4)问：电路检测器使用需注意：检测前自测、依次检测、多次检测避免误差，据此找错误选项。
5. 第(5)问：安全外壳说明材质不易导电，属于绝缘体。
【解析】
(1) 选项A为串联电路，仅一个开关，无法分别控制两盏灯，不符合要求；选项B为并联电路，一条支路无开关，不能单独控制该支路，不符合要求；选项C为并联电路，两条支路各有一个开关，可分别控制两盏灯，符合要求，故选C。
(2) 小灯泡不亮且连接无松动，故障可能为：①灯丝断了；②电池没电了（合理即可）。

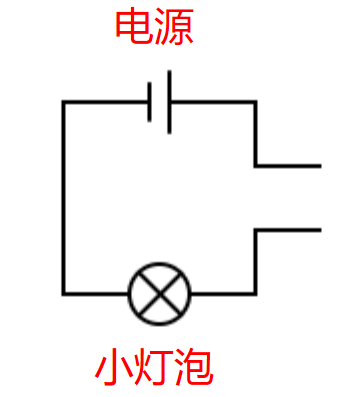

(3) 电路检测器简图：用导线将电池、小灯泡连接成闭合回路，留出两个检测端，标注材料：电池、小灯泡、导线。
(4) 电路检测器使用时，检测前需自测是否正常（A正确），对所有元件依次检测（B正确），需多次检测避免偶然误差，不能仅检测1次就记录结果（C错误），故选C。
(5) PVC材质外壳保障使用安全，说明其不容易导电，属于绝缘体，故选B。
【答案】
C
灯丝断了
电池没电了

C
B
【知识点】
电路连接、电路故障、绝缘体特性
【点评】
本题结合生活实际考查基础电路知识，涵盖电路设计、故障分析、工具使用、材料判断，知识点基础，贴近生活，适合巩固电路相关概念。
【难度系数】
0.6
