9. 如图所示，开关$S_1$、$S_2$、$S_3$均处于断开状态。只闭合开关，灯L和电铃串联；只闭合开关，灯L和电铃并联；开关不能同时闭合。

9. S₂ S₁、S₃ S₁、S₂、S₃

【分析】要判断灯L和电铃的连接方式，需根据串联（电流只有一条路径，依次经过各用电器）、并联（电流有多条独立支路）的定义，结合开关闭合情况分析电流路径；同时需注意电源短路的情况，即直接用导线连接电源两极，会损坏电源，因此要避免开关同时闭合造成短路。
【解析】
1. 当只闭合开关$S_2$时，电流路径为：电源正极→右侧节点→灯L→$S_2$→电铃→左侧节点→电源负极，电流依次经过灯L和电铃，二者串联；
2. 当只闭合开关$S_1$、$S_3$时，电流分为两条支路：一条为电源正极→$S_3$→电铃→左侧节点→电源负极，另一条为电源正极→右侧节点→灯L→$S_1$→左侧节点→电源负极，灯L和电铃各自形成独立支路，二者并联；
3. 若开关$S_1$、$S_2$、$S_3$同时闭合，电流路径为：电源正极→$S_3$→$S_2$→$S_1$→电源负极，直接用导线连接电源两极，造成电源短路，因此这三个开关不能同时闭合。
【答案】$S_2$；$S_1$、$S_3$；$S_1$、$S_2$、$S_3$
【知识点】串联电路、并联电路、电路短路
【点评】本题考查电路连接方式的判断，需掌握串联、并联的电流路径特点，同时要牢记电源短路的危害，属于基础电路分析题。
【难度系数】0.3

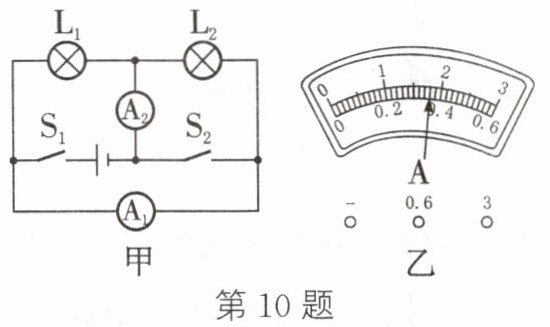

10. 如图甲所示的电路中，当开关$\mathrm{S}_1$闭合后，为使两个电灯都正常发光，开关$\mathrm{S}_2$应保持状态；正确操作后，两个电灯发光且两个电流表的指针均如图乙所示，则$\mathrm{L}_1$中的电流为A，$\mathrm{L}_2$中的电流为A。

10. 断开 1.44 0.36

【分析】
要解决本题，需先明确电路连接方式，再结合电流表的量程和并联电路的电流规律分析。当开关$\mathrm{S}_1$闭合后，需判断$\mathrm{S}_2$的状态使两灯正常发光；两个电流表指针位置相同，说明量程不同，需区分量程后读数，再根据并联电路电流规律计算两灯电流。
【解析】
1. 开关状态分析：当$\mathrm{S}_1$闭合后，若$\mathrm{S}_2$断开，$\mathrm{L}_1$与$\mathrm{L}_2$并联，两灯都能正常发光；若$\mathrm{S}_2$闭合会造成电路短路，因此$\mathrm{S}_2$应保持断开状态。
2. 电流表读数：两个电流表指针位置相同，说明量程不同。测干路电流的$\mathrm{A}_1$使用$0∼3\mathrm{A}$量程，分度值为$0.1\mathrm{A}$，读数为$1.8\mathrm{A}$；测支路电流的$\mathrm{A}_2$使用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，读数为$0.36\mathrm{A}$。
3. 电流计算：并联电路中干路电流等于各支路电流之和，因此$\mathrm{L}_1$的电流$I_1 = I - I_2 = 1.8\mathrm{A} - 0.36\mathrm{A} = 1.44\mathrm{A}$，$\mathrm{L}_2$的电流为$0.36\mathrm{A}$。
【答案】
断开；1.44；0.36
【知识点】
并联电路电流规律、电流表读数
【点评】
本题考查并联电路的电流规律和电流表的读数，关键是区分电流表的量程，易错点是误读量程导致电流计算错误，属于基础电路分析题。
【难度系数】
0.5

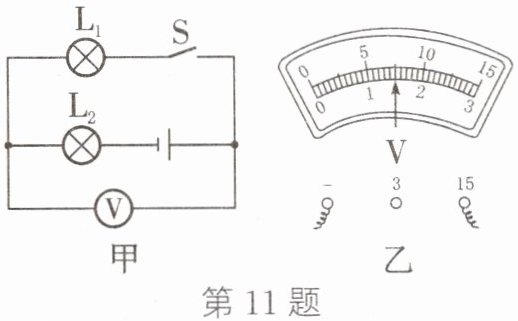

11. 如图甲所示电路，电源电压为12 V，当S闭合时，电压表的读数如图乙所示，则$\mathrm{L}_2$两端的电压为V；当S由闭合改为断开时，电压表示数将(变大/变小/不变)。

11. 4.5 变大

【分析】
首先分析电路：当开关S闭合时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压；电源电压为12V，需先确定电压表量程和读数，再根据串联电路电压规律计算$\mathrm{L}_2$的电压。当S断开时，电路结构改变，电压表串联在电路中，此时电压表测量电源电压，对比开关闭合时的示数即可判断变化。
【解析】
1. 当S闭合时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压。由图乙可知，电压表接线柱接“-”和“15”，量程为$0∼15\mathrm{V}$，分度值为$0.5\mathrm{V}$，指针示数为$7.5\mathrm{V}$，即$\mathrm{L}_1$两端电压$U_1=7.5\mathrm{V}$。根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端电压$U_2=U-U_1=12\mathrm{V}-7.5\mathrm{V}=4.5\mathrm{V}$。
2. 当S断开时，电压表串联在电路中，由于电压表内阻极大，电路中电流极小，$\mathrm{L}_2$相当于导线，此时电压表测电源电压，示数为$12\mathrm{V}$。开关闭合时电压表示数为$7.5\mathrm{V}$，因此电压表示数变大。
【答案】
4.5；变大
【知识点】
串联电路电压规律；电压表读数；电路动态分析
【点评】
本题考查串联电路电压规律和电压表的使用，关键是分析开关断开、闭合时的电路连接方式，明确电压表测量对象，属于中等难度的电路题。
【难度系数】
0.5

12. 如图所示为家用插线板示意图。图中A线接入家庭电路中，B线接台灯，C线接取暖器，两个用电器均正常工作时，A、B、C三处的电流分别为$I_A$、$I_B$、$I_C$。则它们的大小关系正确的是（）

A.$I_A=I_B$
B.$I_C=I_A+I_B$
C.$I_B=I_C$
D.$I_A=I_B+I_C$

12. D

【分析】要判断三处电流的大小关系，首先明确台灯和取暖器的连接方式：二者并联在电路中，A线位于干路，B、C分别在两条支路上。根据并联电路的电流规律，干路电流等于各支路电流之和，据此推导电流关系。
【解析】家庭电路中，台灯（B线）与取暖器（C线）为并联关系，A线处于干路，测量干路电流；B线、C线分别在两条支路上，测量各自支路的电流。根据并联电路的电流规律：干路电流等于各支路电流之和，即$I_A = I_B + I_C$，因此选项D正确，A、B、C错误。
【答案】D
【知识点】并联电路电流规律；家庭电路连接
【点评】本题考查并联电路电流特点的实际应用，属于基础题型，需准确区分干路和支路电流的关系，难度较小。
【难度系数】0.7

13. 如图所示的电路中圆圈内为电流表或电压表，在确保电路安全的前提下闭合开关S，两灯都能发光，下列分析中正确的是（）
① 若两灯串联，表2为电流表
② 若两灯串联，表3的示数大于表1的示数
③ 若两灯并联，表3测干路电流
④ 若两灯并联，表2为电压表，表3的示数小于表1的示数

A.①②③
B.②③④
C.①②④
D.①③④

13. C

【分析】
要解答本题，需掌握电流表串联相当于导线、电压表并联相当于开路的特点，分两灯串联、并联两种情况逐一分析：
1. 两灯串联时，电流只有一条路径，需让表2为电流表（相当于导线），使电流依次通过L2、L1；此时表1、表3为电压表，表1测部分用电器电压，表3测更大的电压，故表3示数大于表1。
2. 两灯并联时，电流有两条独立路径，表2需为电压表（相当于开路），表1在干路测总电流，表3与L2串联测支路电流，因此表3示数小于表1，且表3测支路电流而非干路电流。
【解析】
①：若两灯串联，电流需依次经过L1、L2，表2需相当于导线（电流表），使电流从电源正极经表2、L2、L1、开关S回到负极，故①正确。
②：两灯串联时，表1测L2两端电压，表3测电源电压（或L1与L2的总电压），因此表3的示数大于表1的示数，故②正确。
③：两灯并联时，表3与L2串联，测量的是L2支路的电流，并非干路电流（干路电流由表1测量），故③错误。
④：两灯并联时，表2需为电压表（相当于开路），表1测干路总电流，表3测L2支路电流，因此表3的示数小于表1的示数，故④正确。
综上，①②④正确，对应选项C。
【答案】
C
【知识点】
电流表与电压表的使用、串联电路特点、并联电路特点
【点评】
本题是电路分析的典型题，需结合串并联电路的电流路径特点，正确判断电表类型及测量对象，对学生的电路分析能力有一定要求，需注意电表在不同电路中的作用。
【难度系数】
0.5

14. 将如图中的电学元件符号连成电路图,要求:(1) 只闭合开关S₁,两灯L₁、L₂都亮;(2) 只闭合开关S₂,两灯L₁、L₂都不亮;(3) 开关S₁、S₂都闭合,L₂不亮,L₁亮。

14. 如图所示
