15.（广东中考）探究串联电路中电压的规律。

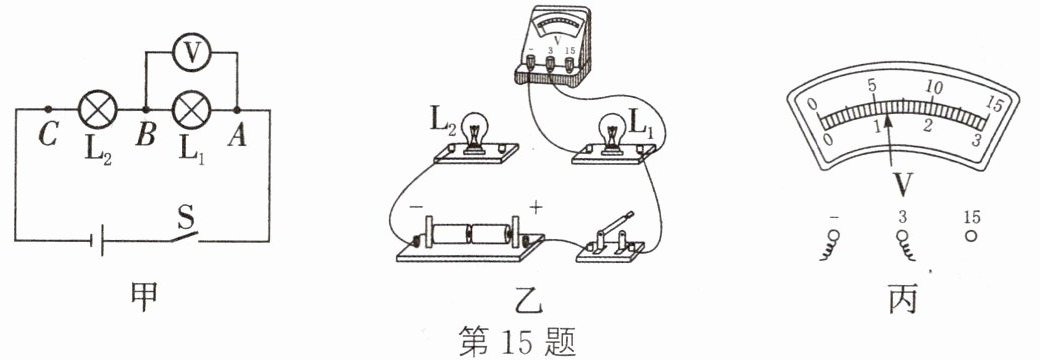

（1）根据如图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整。
（2）连接电路时，开关应处于状态。正确连接电路后，闭合开关，若灯$L_2$断路，则$L_1$两端（有/无）电压。

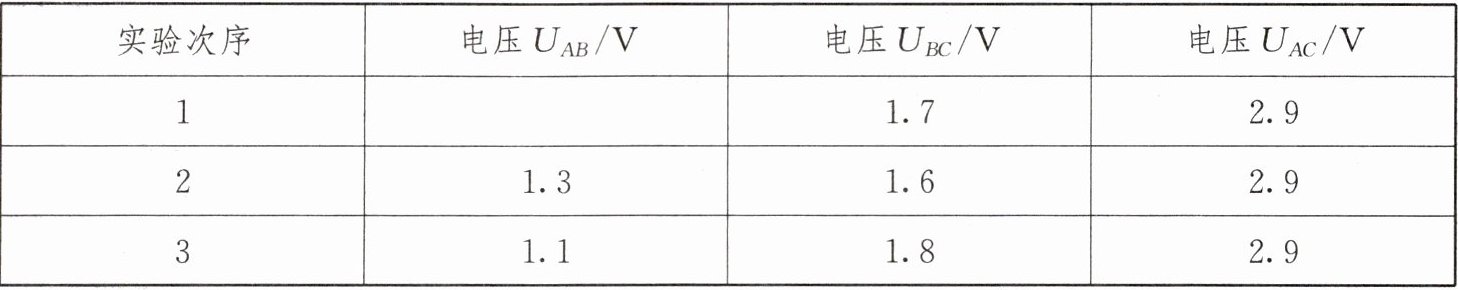

（3）用电压表分别测出电压$U_{AB}$、$U_{BC}$和$U_{AC}$。其中测$U_{AB}$时，电压表的示数如图丙所示，示数为V。接着更换不同规格的灯泡并多次实验，数据记录见下表。

① 分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压。
② 为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以。

15. (1) 如图所示 (2) 断开 无 (3) 1.2 ① 之和 ② 改变电源电压并多次实验

【分析】
本题围绕串联电路电压规律的探究实验展开，分三小问梳理思路：
1. 第（1）问需依据电压表并联在被测电路两端的规则，结合已有接线补充导线，确保正负接线柱接法正确完成电路连接；
2. 第（2）问：连接电路时开关断开是保护电路的基本操作；L₂断路时整个电路断开，L₁无电流通过，两端无电势差，故无电压；
3. 第（3）问：根据电压表量程和分度值读取示数；分析实验数据推导串联电压规律；为使结论普遍，除换用不同用电器，还可改变电源电压多次实验。
【解析】
（1）连接电路时，电压表需并联在待测用电器两端，结合题图已有接线，将电压表对应接线柱连接到被测用电器两端，完成电路连接（对应参考答案的图）；
（2）连接电路时，为防止短路损坏元件，开关应处于断开状态；若L₂断路，整个电路无通路，L₁中无电流，两端无电势差，因此L₁两端无电压；
（3）电压表选用0~3V量程，分度值为0.1V，示数为1.2V；①分析表中数据可知，总电压等于各部分电压之和，故串联电路两端的总电压等于各部分电路两端电压之和；②为使结论更具普遍性，除换用不同规格的用电器，还可以改变电源电压并多次实验。
【答案】
15. (1) 如图所示 (2) 断开 无 (3) 1.2 ① 之和 ② 改变电源电压并多次实验
【知识点】
串联电路电压规律；电压表使用；电路操作规范
【点评】
本题为电学基础实验题，考查串联电路电压规律的探究，涵盖电路连接、实验操作、电压表读数及实验结论的普遍性，是中考常考的基础题型。
【难度系数】
0.7
