1. 如图所示,闭合开关后,电压表$\mathrm{V}_1$的示数是4.5 V,电压表$\mathrm{V}_2$的示数是2.2 V,则灯$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别是 (
A.4.5 V 2.2 V
B.2.2 V 4.5 V
C.2.3 V 2.2 V
D.2.2 V 2.3 V
C
)。A.4.5 V 2.2 V
B.2.2 V 4.5 V
C.2.3 V 2.2 V
D.2.2 V 2.3 V
答案
1. C
解析
【分析】首先明确电路中L₁和L₂为串联连接，再判断电压表的测量对象：电压表V₁并联在电源两端，测量电源总电压；电压表V₂并联在L₂两端，测量L₂的电压。根据串联电路“总电压等于各部分电压之和”的规律，即可计算L₁两端的电压。
【解析】由电路图可知，L₁与L₂串联，电压表V₁测电源总电压，即U=4.5V；电压表V₂测L₂两端的电压，即U₂=2.2V。根据串联电路电压规律U=U₁+U₂，可得L₁两端的电压U₁=U-U₂=4.5V-2.2V=2.3V。因此L₁两端电压为2.3V，L₂两端电压为2.2V，对应选项C。
【答案】C
【知识点】串联电路电压规律、电压表的使用
【点评】本题是串联电路电压规律的基础应用题，核心是正确判断电压表的测量对象，掌握串联电路电压特点即可解答，属于电学基础题。
【难度系数】0.7
【解析】由电路图可知，L₁与L₂串联，电压表V₁测电源总电压，即U=4.5V；电压表V₂测L₂两端的电压，即U₂=2.2V。根据串联电路电压规律U=U₁+U₂，可得L₁两端的电压U₁=U-U₂=4.5V-2.2V=2.3V。因此L₁两端电压为2.3V，L₂两端电压为2.2V，对应选项C。
【答案】C
【知识点】串联电路电压规律、电压表的使用
【点评】本题是串联电路电压规律的基础应用题，核心是正确判断电压表的测量对象，掌握串联电路电压特点即可解答，属于电学基础题。
【难度系数】0.7

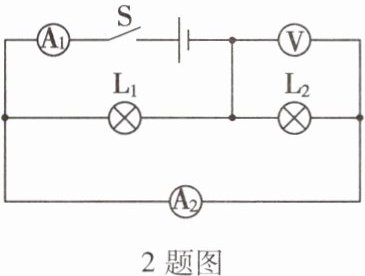

2. 如图所示,当开关S闭合后,下列说法正确的是 (
2 题图
A.灯$L_1$与灯$L_2$串联,且灯$L_1$被短路
B.电压表可测出灯$L_1$两端的电压
C.电流表$A_1$测的是通过灯$L_1$的电流
D.电流表$A_2$测的是通过灯$L_1$、$L_2$的电流
B
)。2 题图
A.灯$L_1$与灯$L_2$串联,且灯$L_1$被短路
B.电压表可测出灯$L_1$两端的电压
C.电流表$A_1$测的是通过灯$L_1$的电流
D.电流表$A_2$测的是通过灯$L_1$、$L_2$的电流
答案
2. B
解析
【分析】首先根据电流表相当于导线、电压表相当于开路的特点判断电路连接：电流从电源正极出发，经开关S、电流表A1后分为两条支路，一条经灯L1回到电源负极，另一条经电流表A2、灯L2回到电源负极，因此灯L1与L2并联。再分析电表测量对象：A1在干路，测干路总电流；A2与L2串联，测L2支路电流；电压表V并联在L2两端，因并联电路各支路电压相等，所以电压表也能测L1两端电压，据此逐一分析选项。
【解析】
选项A：灯L1与L2是并联，并非串联，且无短路情况，A错误；
选项B：电压表并联在L2两端，并联电路中各支路电压等于电源电压，因此电压表可测出灯L1两端的电压，B正确；
选项C：电流表A1在干路，测量的是干路总电流，不是通过L1的电流，C错误；
选项D：电流表A2与L2串联，测量的是通过L2的电流，不是L1、L2的总电流，D错误。
综上，正确答案为B。
【答案】B
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查电路连接方式判断及电表测量对象分析，需掌握电流表、电压表的使用规则，正确识别串并联电路，明确各电表的测量对象，属于基础电路分析题。
【难度系数】0.5
【解析】
选项A：灯L1与L2是并联，并非串联，且无短路情况，A错误；
选项B：电压表并联在L2两端，并联电路中各支路电压等于电源电压，因此电压表可测出灯L1两端的电压，B正确；
选项C：电流表A1在干路，测量的是干路总电流，不是通过L1的电流，C错误；
选项D：电流表A2与L2串联，测量的是通过L2的电流，不是L1、L2的总电流，D错误。
综上，正确答案为B。
【答案】B
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查电路连接方式判断及电表测量对象分析，需掌握电流表、电压表的使用规则，正确识别串并联电路，明确各电表的测量对象，属于基础电路分析题。
【难度系数】0.5

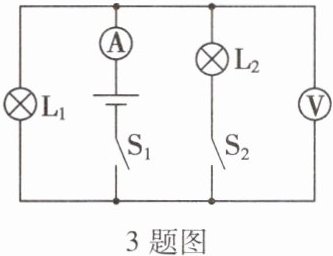

3.如图所示,当开关$S_1$、$S_2$闭合时,两灯都能正常发光。当开关$S_2$断开时,电压表示数
3题图
不变
,电流表示数变小
。(均选填“变大”、“变小”或“不变”)3题图
答案
3. 不变 变小
解析
【分析】首先明确开关闭合时的电路结构：当$S_1$、$S_2$都闭合时，$L_1$与$L_2$并联，电压表并联在电源两端，测量电源电压；电流表接在干路，测量两支路的总电流。当$S_2$断开后，电路变为只有$L_1$接入的简单电路，此时电压表仍并联在电源两端，电源电压不变，所以电压表示数不变；电流表现在只测量$L_1$支路的电流，原来的总电流是$L_1$和$L_2$的电流之和，因此电流表示数会变小。
【解析】1. 当开关$S_1$、$S_2$均闭合时，$L_1$与$L_2$并联，电压表$\mathrm{V}$并联在电源两端，其示数等于电源电压$U$；电流表$\mathrm{A}$在干路，测量通过$L_1$和$L_2$的总电流，即$I = I_1 + I_2$（$I_1$为$L_1$的电流，$I_2$为$L_2$的电流）。2. 当开关$S_2$断开时，电路中只有$L_1$接入电路，电压表$\mathrm{V}$仍然并联在电源两端，电源电压不变，因此电压表示数不变；此时电流表$\mathrm{A}$仅测量通过$L_1$的电流$I_1$，由于$I_1 ＜ I_1 + I_2$，所以电流表示数变小。
【答案】不变 变小
【知识点】并联电路的电压特点、并联电路的电流特点、电流表与电压表的使用
【点评】本题考查并联电路的电流、电压规律，解题关键是分析开关断开前后电路的连接方式及电表的测量对象，属于基础电路分析题，难度较低。
【难度系数】0.7
【解析】1. 当开关$S_1$、$S_2$均闭合时，$L_1$与$L_2$并联，电压表$\mathrm{V}$并联在电源两端，其示数等于电源电压$U$；电流表$\mathrm{A}$在干路，测量通过$L_1$和$L_2$的总电流，即$I = I_1 + I_2$（$I_1$为$L_1$的电流，$I_2$为$L_2$的电流）。2. 当开关$S_2$断开时，电路中只有$L_1$接入电路，电压表$\mathrm{V}$仍然并联在电源两端，电源电压不变，因此电压表示数不变；此时电流表$\mathrm{A}$仅测量通过$L_1$的电流$I_1$，由于$I_1 ＜ I_1 + I_2$，所以电流表示数变小。
【答案】不变 变小
【知识点】并联电路的电压特点、并联电路的电流特点、电流表与电压表的使用
【点评】本题考查并联电路的电流、电压规律，解题关键是分析开关断开前后电路的连接方式及电表的测量对象，属于基础电路分析题，难度较低。
【难度系数】0.7

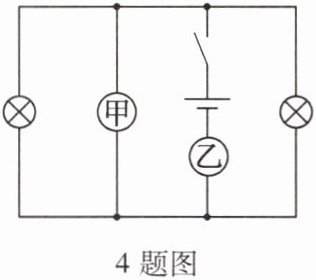

4.如图所示,闭合开关后两灯均能发光,则 (
A.甲为电流表,乙为电压表
B.甲为电压表,乙为电流表
C.甲、乙都为电流表
D.甲、乙都为电压表
B
)。A.甲为电流表,乙为电压表
B.甲为电压表,乙为电流表
C.甲、乙都为电流表
D.甲、乙都为电压表
答案
4. B
解析
【分析】要判断甲、乙电表类型，需结合电流表（串联，相当于导线）和电压表（并联，相当于开路）的使用规则，以及“闭合开关后两灯均发光”的条件分析：若甲为电流表，会短路左侧灯泡导致其不发光；若乙为电压表，电路断路使两灯都不发光，均不符合要求，因此甲应为电压表，乙应为电流表。
【解析】根据电流表、电压表的使用特点：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。
1. 若甲为电流表：电流表相当于导线，会将左侧灯泡短路，电流不经过左侧灯泡，导致左侧灯不发光，不符合“两灯均发光”的条件，排除A选项。
2. 若乙为电压表：电压表相当于开路，整个电路无电流，两灯都不发光，不符合条件，排除C、D选项。
3. 若甲为电压表、乙为电流表：电压表并联在电路中，相当于开路，不影响电路；电流表串联在干路中，电流从电源正极流出，经开关后分为两路，分别通过左右两个灯泡，汇合后经乙电流表回到电源负极，两灯均有电流通过，均发光，符合条件。
【答案】B
【知识点】电流表使用、电压表使用、电路通路判断
【点评】本题考查电流表和电压表的正确使用，核心是理解电表在电路中的作用，结合电路通路要求分析，属于初中物理电路部分的基础题，难度适中。
【难度系数】0.6
【解析】根据电流表、电压表的使用特点：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。
1. 若甲为电流表：电流表相当于导线，会将左侧灯泡短路，电流不经过左侧灯泡，导致左侧灯不发光，不符合“两灯均发光”的条件，排除A选项。
2. 若乙为电压表：电压表相当于开路，整个电路无电流，两灯都不发光，不符合条件，排除C、D选项。
3. 若甲为电压表、乙为电流表：电压表并联在电路中，相当于开路，不影响电路；电流表串联在干路中，电流从电源正极流出，经开关后分为两路，分别通过左右两个灯泡，汇合后经乙电流表回到电源负极，两灯均有电流通过，均发光，符合条件。
【答案】B
【知识点】电流表使用、电压表使用、电路通路判断
【点评】本题考查电流表和电压表的正确使用，核心是理解电表在电路中的作用，结合电路通路要求分析，属于初中物理电路部分的基础题，难度适中。
【难度系数】0.6
5.如图所示，若闭合开关S后两灯泡均发光，则电表1为
电压表
，电表2为电流表
。（均选填“电流表”或“电压表”）答案
5. 电压表 电流表
解析
【分析】要判断电表类型，需结合电流表串联、电压表并联的使用规则，同时保证闭合开关后两灯均发光，电路无短路。首先观察电路：若电表2为电流表，会直接连接电源两极造成短路，不符合要求；电表1需与L2串联，使L2形成通路，因此需根据电路通路要求分析电表的作用。
【解析】闭合开关S后两灯均发光，说明电路为通路。根据电表使用规则：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。若电表2为电流表，会直接接在电源两端造成电源短路，故电表2只能是电压表；电表1与L2串联，若为电压表则L2支路断路，无法发光，因此电表1应为电流表，此时L1、L2并联，均正常发光。
【答案】电流表；电压表
【知识点】电流表使用；电压表使用；电路连接
【点评】本题考查电表类型的判断，核心是掌握电流表串联、电压表并联的规则，需结合电路通路要求避免短路，属于基础电路分析题。
【难度系数】0.5
【解析】闭合开关S后两灯均发光，说明电路为通路。根据电表使用规则：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。若电表2为电流表，会直接接在电源两端造成电源短路，故电表2只能是电压表；电表1与L2串联，若为电压表则L2支路断路，无法发光，因此电表1应为电流表，此时L1、L2并联，均正常发光。
【答案】电流表；电压表
【知识点】电流表使用；电压表使用；电路连接
【点评】本题考查电表类型的判断，核心是掌握电流表串联、电压表并联的规则，需结合电路通路要求避免短路，属于基础电路分析题。
【难度系数】0.5
6.在电路图中的“○”里填上电流表或电压表的符号。要求开关S闭合后，两灯能同时发光，各电表正常工作。
6题图
6题图
答案
6. 如答图所示
解析
【分析】
要确定圆圈内的电表类型，需依据电流表和电压表的使用规则：电流表串联在电路中（相当于导线），电压表并联在电路中（相当于开路）。开关闭合后两灯需同时发光，说明电路为通路，结合电表的连接位置判断：
1. 最上方的圆圈与L₁并联，若为电流表会短路L₁，因此应填电压表；
2. 右侧的圆圈与L₂串联，符合电流表的串联要求，因此应填电流表；
3. 中间下方的圆圈并联在电路两端，符合电压表的并联要求，因此应填电压表。
【解析】
根据电流表和电压表的使用规则：
电流表必须串联接入电路，若并联会造成用电器短路；
电压表必须并联在被测电路两端，若串联会导致电路断路。
结合电路图分析：
1. 最上方电表与L₁并联，若为电流表会短路L₁，故为电压表；
2. 右侧电表与L₂串联，满足电流表的使用条件，故为电流表；
3. 中间下方电表并联在电源两端，符合电压表的使用要求，故为电压表。最终填法如答图所示。
【答案】
如答图所示
【知识点】
电流表使用、电压表使用
【点评】
本题考查电流表和电压表的正确连接方式，核心是掌握两者的连接规则，结合电路通路要求判断电表类型，属于基础应用题型。
【难度系数】
0.5
要确定圆圈内的电表类型，需依据电流表和电压表的使用规则：电流表串联在电路中（相当于导线），电压表并联在电路中（相当于开路）。开关闭合后两灯需同时发光，说明电路为通路，结合电表的连接位置判断：
1. 最上方的圆圈与L₁并联，若为电流表会短路L₁，因此应填电压表；
2. 右侧的圆圈与L₂串联，符合电流表的串联要求，因此应填电流表；
3. 中间下方的圆圈并联在电路两端，符合电压表的并联要求，因此应填电压表。
【解析】
根据电流表和电压表的使用规则：
电流表必须串联接入电路，若并联会造成用电器短路；
电压表必须并联在被测电路两端，若串联会导致电路断路。
结合电路图分析：
1. 最上方电表与L₁并联，若为电流表会短路L₁，故为电压表；
2. 右侧电表与L₂串联，满足电流表的使用条件，故为电流表；
3. 中间下方电表并联在电源两端，符合电压表的使用要求，故为电压表。最终填法如答图所示。
【答案】
如答图所示
【知识点】
电流表使用、电压表使用
【点评】
本题考查电流表和电压表的正确连接方式，核心是掌握两者的连接规则，结合电路通路要求判断电表类型，属于基础应用题型。
【难度系数】
0.5

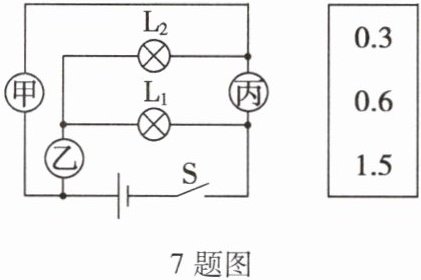

7.如图所示,小明将规格相同的灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联在电路中,闭合开关后两灯均能发光,图中甲、乙、丙为电表。粗心的小明在读数时只在纸上记录了如图所示的数字,则甲电表应为
0.3
0.6
1.5
7题图
电压
（选填“电压”或“电流”）表；乙电表和丙电表的示数应分别为0.6 A
、0.3 A
。0.3
0.6
1.5
7题图
答案
7. 电压 0.6 A 0.3 A
解析
【分析】
要解决本题，需先根据并联电路的特点和电流表、电压表的使用规则判断电表类型，再结合并联电路的电流规律分析示数。首先，电流表需串联在电路中，电压表需并联在电路中；若甲为电流表，会直接短路电源，因此甲只能是电压表；乙和丙为电流表，乙测干路电流，丙测支路电流。由于L₁、L₂规格相同，并联时两支路电流相等，干路电流等于各支路电流之和，据此结合给出的数值分析即可。
【解析】
1. 判断电表类型：电流从电源正极流出，经乙电表后分为两条支路，分别通过L₁、L₂，再经丙电表汇合，经开关回到电源负极。若甲为电流表，会直接连接电源两极造成短路，因此甲是电压表。
2. 分析电表示数：乙电表测干路电流，丙电表测支路电流。因为L₁、L₂规格相同，并联时两支路电流相等，根据并联电路电流规律$I_{干}=I_1+I_2$，可知干路电流是支路电流的2倍。给出的数值中，0.6是0.3的2倍，1.5不符合，因此乙的示数为0.6A，丙的示数为0.3A。
【答案】
电压；0.6 A；0.3 A
【知识点】
并联电路电流规律；电流表与电压表的使用
【点评】
本题核心是利用电流表、电压表的使用规则判断电表类型，结合并联电路电流规律分析示数，需准确掌握串并联电路的电流特点和电表的使用要求，避免因电表类型判断错误导致结果错误。
【难度系数】
0.4
要解决本题，需先根据并联电路的特点和电流表、电压表的使用规则判断电表类型，再结合并联电路的电流规律分析示数。首先，电流表需串联在电路中，电压表需并联在电路中；若甲为电流表，会直接短路电源，因此甲只能是电压表；乙和丙为电流表，乙测干路电流，丙测支路电流。由于L₁、L₂规格相同，并联时两支路电流相等，干路电流等于各支路电流之和，据此结合给出的数值分析即可。
【解析】
1. 判断电表类型：电流从电源正极流出，经乙电表后分为两条支路，分别通过L₁、L₂，再经丙电表汇合，经开关回到电源负极。若甲为电流表，会直接连接电源两极造成短路，因此甲是电压表。
2. 分析电表示数：乙电表测干路电流，丙电表测支路电流。因为L₁、L₂规格相同，并联时两支路电流相等，根据并联电路电流规律$I_{干}=I_1+I_2$，可知干路电流是支路电流的2倍。给出的数值中，0.6是0.3的2倍，1.5不符合，因此乙的示数为0.6A，丙的示数为0.3A。
【答案】
电压；0.6 A；0.3 A
【知识点】
并联电路电流规律；电流表与电压表的使用
【点评】
本题核心是利用电流表、电压表的使用规则判断电表类型，结合并联电路电流规律分析示数，需准确掌握串并联电路的电流特点和电表的使用要求，避免因电表类型判断错误导致结果错误。
【难度系数】
0.4
