1. [易错题]在同一个电路中,用电压表测得灯$\mathrm{L}_1$两端的电压为6 V,灯$\mathrm{L}_2$两端的电压为6 V,则 ()。

A.两灯一定串联
B.两灯一定并联
C.两灯可能串联,也可能并联
D.以上说法都不对

1. C

【分析】要解决这道题，需回忆串联和并联电路的电压规律。并联电路中，各支路两端电压相等，等于电源电压；串联电路中，电流处处相等，根据欧姆定律$U=IR$，若两个用电器电阻相同，它们两端的电压也会相等。当两灯两端电压均为6V时，存在两种可能：一是两灯并联，此时各支路电压等于电源电压，均为6V；二是两灯串联，若两灯规格（电阻）相同，它们两端电压也会相等，都为6V。因此两灯可能串联，也可能并联。
【解析】根据串并联电路的电压特点：①并联电路中，各支路两端电压相等，等于电源电压，所以两灯并联时电压均为6V是合理的；②串联电路中，电流处处相等，由$U=IR$可知，当两灯电阻$R_1=R_2$时，两端电压$U_1=U_2=IR$，因此若两灯规格相同，串联时两端电压也都为6V。综上，两灯电压均为6V时，可能是串联，也可能是并联，故答案选C。
【答案】C
【知识点】串联电路电压规律、并联电路电压规律
【点评】本题为易错题，考查串并联电路的电压特点，学生易忽略串联电路中相同规格用电器两端电压相等的情况，需全面分析两种电路的电压规律，避免片面判断。
【难度系数】0.5

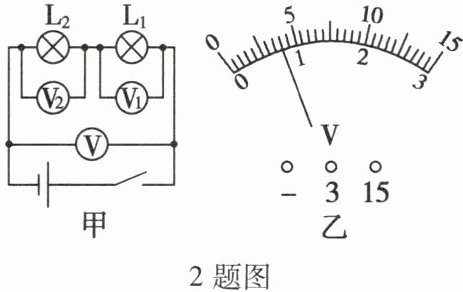

2. [教材题改编]如图甲所示的电路中，闭合开关后，电压表$\mathrm{V}_1$与$\mathrm{V}$的指针偏转角度均如图乙所示，则$\mathrm{L}_1$两端的电压为V，$\mathrm{L}_2$两端的电压为V，电源电压为V。

2. 0.8 3.2 4

【分析】首先分析电路结构：由图甲可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}$测电源电压，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端电压。根据串联电路的电压规律，电源电压等于各用电器两端电压之和，即$U = U_1 + U_2$。由于电压表$\mathrm{V}$与$\mathrm{V}_1$指针偏转角度相同，说明二者选用的量程不同：测电源电压的$\mathrm{V}$量程更大（$0∼15\mathrm{V}$），测$\mathrm{L}_1$电压的$\mathrm{V}_1$量程更小（$0∼3\mathrm{V}$），结合量程分度值读取示数，再计算$\mathrm{L}_2$两端电压。
【解析】1. 确定测量对象：串联电路中，$\mathrm{V}$测电源电压，$\mathrm{V}_1$测$\mathrm{L}_1$电压，$\mathrm{V}_2$测$\mathrm{L}_2$电压，故电源电压$U = U_1 + U_2$。
2. 读取电压表示数：指针偏转角度相同，$\mathrm{V}$用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，示数为$4\mathrm{V}$（电源电压）；$\mathrm{V}_1$用$0∼3\mathrm{V}$量程，分度值$0.1\mathrm{V}$，示数为$0.8\mathrm{V}$（$\mathrm{L}_1$两端电压）。
3. 计算$\mathrm{L}_2$两端电压：$U_2 = U - U_1 = 4\mathrm{V} - 0.8\mathrm{V} = 3.2\mathrm{V}$。
【答案】0.8；3.2；4
【知识点】串联电路电压规律、电压表读数
【点评】本题考查串联电路电压特点和电压表的读数，核心是明确各电压表的测量对象，以及指针偏转角度相同时量程的判断，属于基础应用类题目，需掌握电压表量程与分度值的对应关系。
【难度系数】0.5

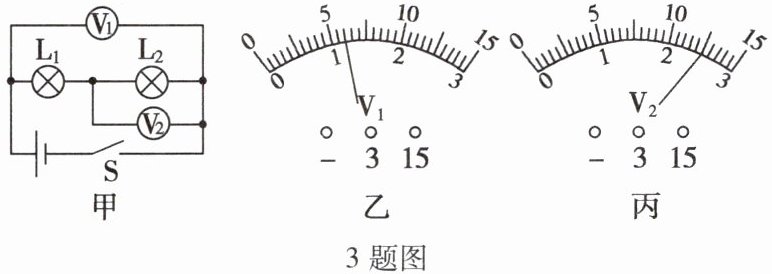

3.如图甲所示的电路中,电压表所用的测量范围不明。当电路闭合后,V₁和V₂的示数分别如图乙、丙所示,则L₁两端的电压是V。若L₂的灯丝突然烧断,则电压表V₁的示数,电压表V₂的示数(后两空均选填“变大”、“变小”或“不变”)。

3. 3.5 不变 变大

【分析】
首先分析电路：图甲中L₁与L₂串联，电压表V₁测电源总电压，电压表V₂测L₂两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁的示数大于V₂的示数。结合电压表指针偏角判断量程：V₁指针偏角小，选用大量程（0~15V）；V₂指针偏角大，选用小量程（0~3V）。读取两表示数后计算L₁的电压，再分析L₂烧断后两电压表的测量对象变化，判断示数变化。
【解析】
1. 确定电路与电压表测量对象：L₁和L₂串联，V₁测电源电压，V₂测L₂两端电压，根据串联电路电压规律得：电源电压U = U₁ + U₂，即U ＞ U₂。
2. 读取电压表示数：
V₁选用0~15V量程，分度值为0.5V，示数为6V；
V₂选用0~3V量程，分度值为0.1V，示数为2.5V。
3. 计算L₁两端电压：U₁ = U - U₂ = 6V - 2.5V = 3.5V。
4. 分析L₂烧断后的示数变化：
L₂烧断后，电路断路，V₂的两端通过L₁连接到电源两极，此时V₂测电源电压，原来V₂测L₂两端电压（小于电源电压），故V₂示数变大；
V₁始终测电源电压，因此示数不变。
【答案】
3.5 不变 变大
【知识点】
串联电路电压规律、电压表的使用、电路故障分析
【点评】
本题结合串联电路电压规律考查电压表的使用和电路故障分析，核心是判断电压表量程及故障后测量对象的变化，属于中等难度的基础题。
【难度系数】
0.4

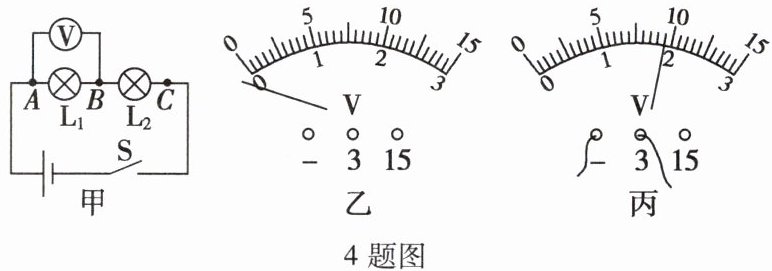

4.在“探究串联电路中电压规律”的实验中，小明同学将小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联后接到电源上，如图甲所示。

(1)闭合开关S前，发现电压表的指针偏转如图乙所示，原因可能是。
(2)在测量小灯泡$\mathrm{L}_2$两端电压时，保持电压表的B接点不动，只断开A接点，并改接到C接点上，闭合开关后，会出现的现象是。
A.测量值超过电压表的测量范围
B.指针反偏
C.指针正常偏转，正确测出小灯泡$\mathrm{L}_2$两端的电压
(3)在实验中，发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是(写一条)。

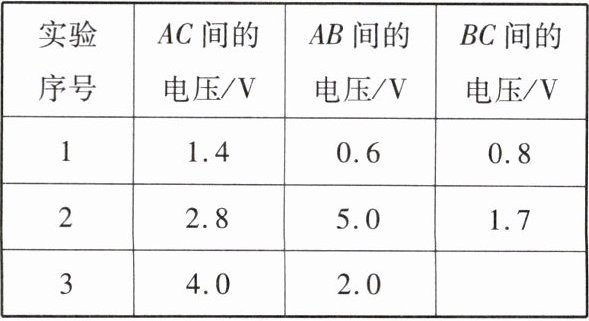

(4)小明改变电源电压和换用不同小灯泡进行了三次实验，测量的数据分别如下表所示。第3次实验中BC间的电压值如图丙所示，为V。在分析数据时小明发现，第2次实验的数据结论和其他两组不一样，小明分析该组数据后发现有一个数据记录错误。纠正错误后，正确数据为V。

4.(1) 电压表未调零
4.(2) B
4.(3) 两灯的规格不同
4.(4) 1.9 1.0

【分析】
本题围绕“探究串联电路中电压规律”的实验展开，需结合电压表的使用规则、串联电路的特点、灯泡亮度的影响因素等知识点逐一分析：
(1) 闭合开关前电压表指针偏转，需回忆电压表使用前的调零要求，判断原因；
(2) 改接电压表接线时，要依据“电流从正接线柱进、负接线柱出”的规则，分析接线柱接反的现象；
(3) 串联电路中电流处处相等，灯泡亮度由实际功率决定，结合功率公式分析亮度不同的原因；
(4) 电压表读数需先确定量程和分度值，再根据串联电路总电压等于各部分电压之和，纠正错误数据。
【解析】
(1) 电压表使用前需调零，闭合开关前指针未指在零刻度线，说明电压表未调零。
(2) 电压表使用时电流需“正进负出”：原测$\mathrm{L}_1$时，A接电压表正接线柱、B接负接线柱；改测$\mathrm{L}_2$时，保持B不动、A改接C，会导致电压表正负接线柱接反，闭合开关后指针反偏，故选B。
(3) 串联电路电流处处相等，灯泡亮度由实际功率决定，根据$P=I^2R$，电流相同情况下，电阻不同（两灯规格不同）会导致实际功率不同，因此一个亮一个暗。
(4) 图丙电压表量程为$0∼3\mathrm{V}$，分度值为$0.1\mathrm{V}$，读数为$1.9\mathrm{V}$；串联电路总电压等于各部分电压之和，第二次实验中，纠正错误后BC间电压为$1.0\mathrm{V}$（符合总电压规律）。
【答案】
4.(1) 电压表未调零；4.(2) B；4.(3) 两灯的规格不同；4.(4) 1.9；1.0
【知识点】
电压表的使用、串联电路的电压规律、实际功率
【点评】
本题是电学基础实验题，考查串联电路电压规律的探究过程，涉及电压表的正确使用、串联电路特点等核心知识点，需熟练掌握实验操作细节和电路规律，难度适中。
【难度系数】
0.5
