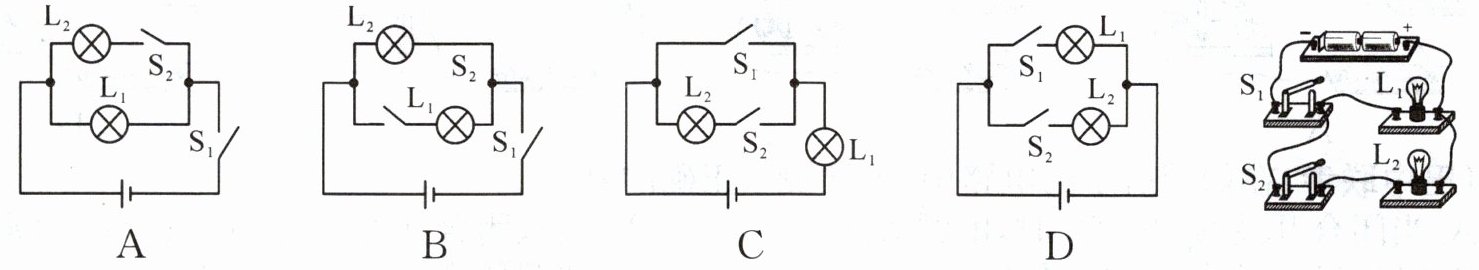

1. (江岸联考)下列实物电路中,与电路图对应的是()
答案
B

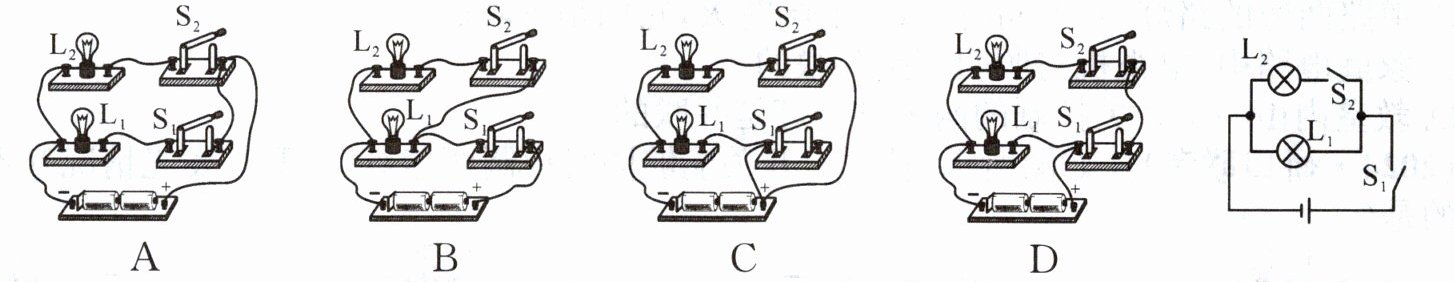

2. (武汉中考)下列电路图中,与实物电路对应的是()
答案
A

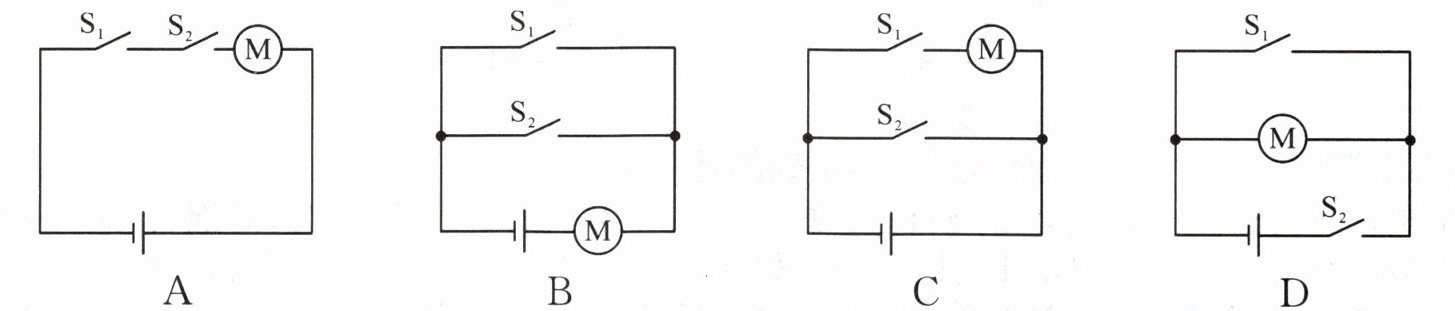

3. (2024·长沙)中国高铁技术世界领先,给人们出行带来极大的便利。乘客进站时,需同时通过身份验证(相当于闭合$S_{1}$)和人脸识别(相当于闭合$S_{2}$),方可开启闸机 M。下列电路设计符合要求的是()
答案
A

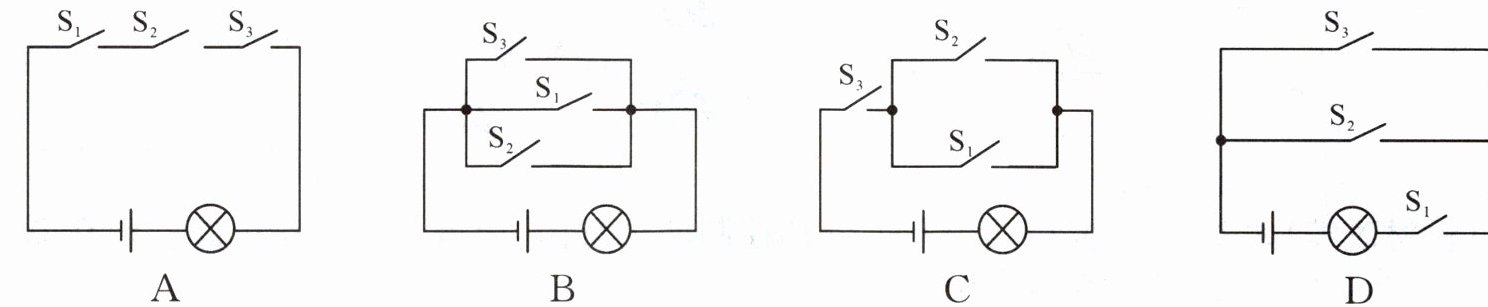

4. (2024·武汉调考)举重比赛时有一位主裁判和两位副裁判,每位裁判控制一个开关,只有当主裁判闭合开关$S_{1}$,且至少有一位副裁判闭合开关$S_{2}或S_{3}$时,指示灯 L 发光才代表运动员举重成功。下列电路符合以上要求的是()
答案
D

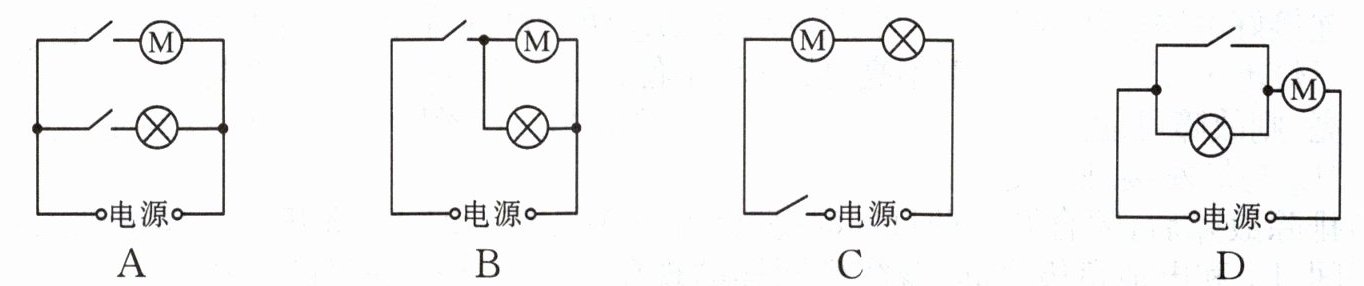

5. (2024·巴中)为了减少炒菜时对油烟的吸入,厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计,你认为符合要求的是()
答案
A

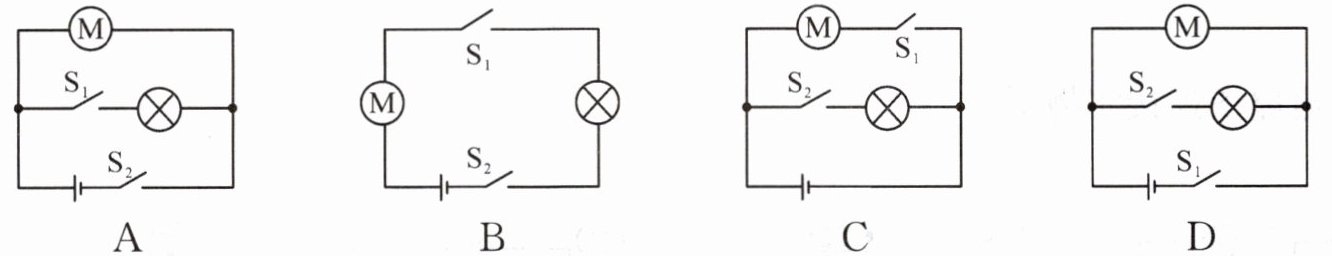

6. (毕节中考)喜欢观察的小明发现,教室的投影仪内有一个降温风扇和一个投影灯泡,当闭合投影仪的电源开关$S_{1}$时,只有风扇工作,再闭合$S_{2}$时,灯泡和风扇同时工作。当只闭合$S_{2}$时,风扇和灯泡都不工作,以下电路设计符合要求的是()
答案
D
