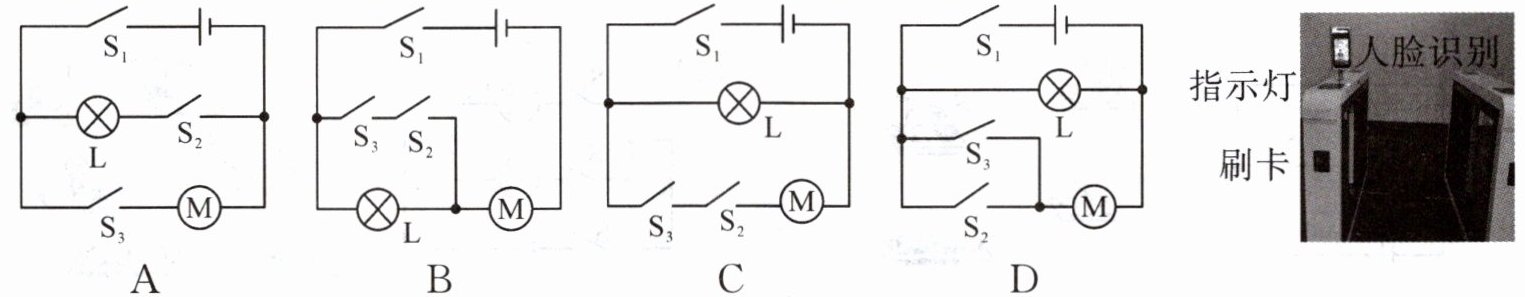

7. (2024·江岸期末)如图所示为一种常见的智能门禁系统,电源开关$S_{1}$闭合后,指示灯发光,住户通过刷卡或人脸识别进入小区。若住户刷卡或人脸识别成功(相当于闭合对应的开关),此时电动机工作,门被打开。下列简化电路设计合理的是()
答案
D

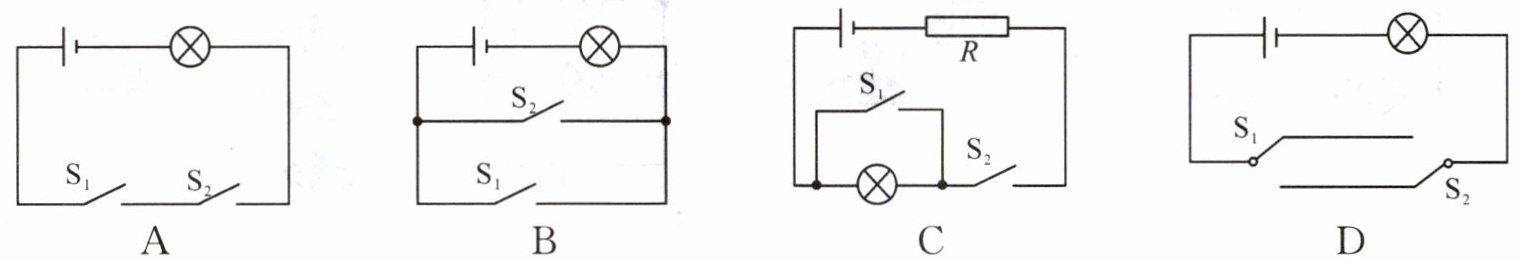

8. (呼和浩特中考)多控开关常用于家庭电路和商场楼宇中,以实现多个开关对同一用电器的独立控制。装修房子的小沈,在设计楼梯照明电路时,希望通过楼上楼下两个开关,随时独立操控灯泡亮灭,如图电路图正确的是()
答案
D

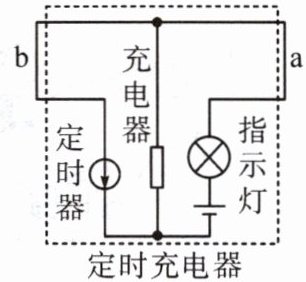

9. (江岸联考)电动自行车电池不能长时间充电,为了电动自行车的充电安全,小明设计了如图所示的定时充电器。用定时器控制充电时间,当定时器中有电流通过时,充电就会被断开。针对该充电器的设计方案,下面说法正确的是()
A. 定时器与充电器串联
B. 充电时定时器在电路中相当于一根导线
C. 停止充电时充电器在电路中处于被短路状态
D. 如果在 b 处安装一个开关 S,断开此开关则停止充电
A. 定时器与充电器串联
B. 充电时定时器在电路中相当于一根导线
C. 停止充电时充电器在电路中处于被短路状态
D. 如果在 b 处安装一个开关 S,断开此开关则停止充电
答案
C
10. (2024·自贡)在如图所示的电路图中,闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$,则小灯泡$L_{1}$、$L_{2}$____(选填“串”或“并”)联;若同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$,则会造成电路____。
答案
并 短路

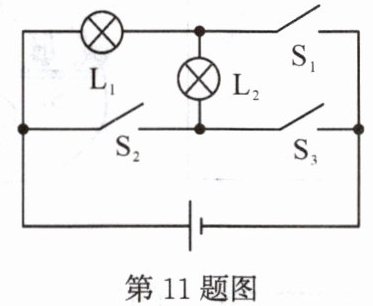

11. 如图所示电路,要使灯$L_{1}与L_{2}$串联,则应该闭合开关____;要使灯$L_{1}与L_{2}$并联,则应该闭合开关____。如果同时闭合开关____,会造成电源短路,是绝不允许的。
答案
$ S_{3} $ $ S_{1} $、$ S_{2} $ $ S_{2} $、$ S_{3} $

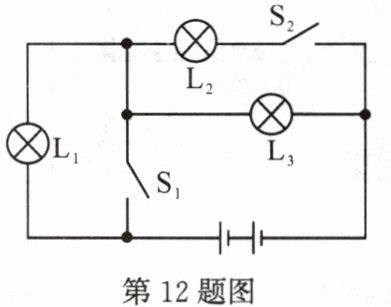

12. (蔡甸联考)如图所示,当$S_{1}$、$S_{2}$断开时,能亮的灯是____;当$S_{1}$、$S_{2}$闭合时,能亮的灯是____;当$S_{1}$闭合、$S_{2}$断开时,能亮的灯是____。
答案
$ L_{1} $、$ L_{3} $ $ L_{2} $、$ L_{3} $ $ L_{3} $
