1. 如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向右移动的过程中 （
A.电流表示数变小，灯变暗
B.电流表示数变大，灯变亮
C.电压表示数不变，灯亮度不变
D.电压表示数变小，灯变亮
A
）A.电流表示数变小，灯变暗
B.电流表示数变大，灯变亮
C.电压表示数不变，灯亮度不变
D.电压表示数变小，灯变亮
答案
1.A

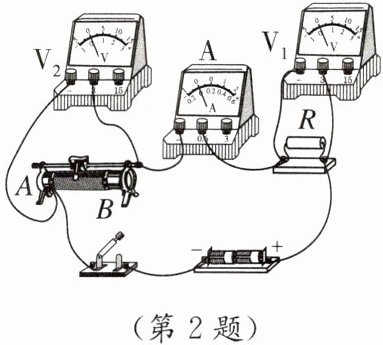

2. 在如图所示的电路中，电源两端电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表$\mathrm{V}_1$、电压表$\mathrm{V}_2$、电流表$\mathrm{A}$示数变化量的绝对值分别为$\Delta U_1$、$\Delta U_2$、$\Delta I$。则（
A.电流表$\mathrm{A}$的示数变大，电压表$\mathrm{V}_2$的示数变大
B.电流表$\mathrm{A}$的示数变小，电压表$\mathrm{V}_1$的示数变小
C.$\Delta U_1$与$\Delta I$的比值大于$R$的阻值
D.$\Delta U_2$与$\Delta I$的比值等于$R$的阻值
D
）A.电流表$\mathrm{A}$的示数变大，电压表$\mathrm{V}_2$的示数变大
B.电流表$\mathrm{A}$的示数变小，电压表$\mathrm{V}_1$的示数变小
C.$\Delta U_1$与$\Delta I$的比值大于$R$的阻值
D.$\Delta U_2$与$\Delta I$的比值等于$R$的阻值
答案
2.D
3. 如图所示，闭合开关S，滑动变阻器的滑片P向右移动时（
A.电流表的示数不变，电压表的示数不变
B.电流表的示数变小，电压表的示数变大
C.电流表的示数不变，电压表的示数变大
D.电流表的示数变小，电压表的示数不变
A
）A.电流表的示数不变，电压表的示数不变
B.电流表的示数变小，电压表的示数变大
C.电流表的示数不变，电压表的示数变大
D.电流表的示数变小，电压表的示数不变
答案
3.A

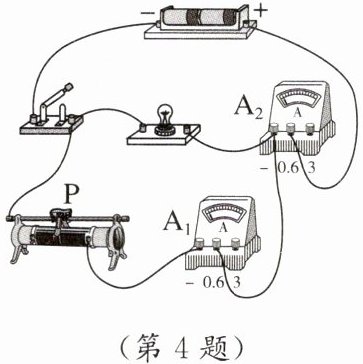

4. 某学习小组连接了如图所示的实物电路，闭合开关，移动滑片P的过程中，关于电流表$\mathrm{A}_1$的示数$I_1$、电流表$\mathrm{A}_2$的示数$I_2$以及灯泡的亮度，可能出现的现象是 （
A.$I_1$变大，$I_2$变小，灯泡亮度不变
B.$I_1$变小，$I_2$变大，灯泡亮度变暗
C.$I_1$变小，$I_2$变小，灯泡亮度不变
D.$I_1$变大，$I_2$变大，灯泡亮度变亮
C
）A.$I_1$变大，$I_2$变小，灯泡亮度不变
B.$I_1$变小，$I_2$变大，灯泡亮度变暗
C.$I_1$变小，$I_2$变小，灯泡亮度不变
D.$I_1$变大，$I_2$变大，灯泡亮度变亮
答案
4.C 【点拨】由图可知,闭合开关,灯泡与滑动变阻器并联,电流表A₁测滑动变阻器支路的电流,电流表A₂测干路电流;当滑动变阻器的滑片P移动时,滑动变阻器接入电路的电阻改变,电源电压不变,根据欧姆定律可知,通过滑动变阻器的电流改变,即I₁会变大或变小;因并联电路中各支路独立工作、互不影响,所以滑片移动时,通过灯泡的电流不变,灯泡的亮度不变;因并联电路中干路电流等于各支路电流之和,若I₁变大,则电流表A₂示数I₂变大,若I₁变小,则I₂变小;综上所述,C可能出现。故选C。
5. 图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大阻值大，电源电压不变，闭合开关S后将两个滑动变阻器的滑片同时向左或向右移动，且移动时始终保持两滑片之间的距离不变。下列说法中正确的是（
A.向左移动时，电流表示数变小
B.无论向左还是向右移动，电流表示数都变小
C.滑片位于中点时，电流表的示数最小
D.滑片移动到最右端时，电流表的示数最小
D
）A.向左移动时，电流表示数变小
B.无论向左还是向右移动，电流表示数都变小
C.滑片位于中点时，电流表的示数最小
D.滑片移动到最右端时，电流表的示数最小
答案
5.D 【点拨】由图可知,甲滑动变阻器滑片左边的电阻线接入电路,乙滑动变阻器滑片右边的电阻线接入电路,电流表测电路中的电流;当滑片同时向左移动时,甲滑动变阻器接入电路的阻值变小,乙滑动变阻器接入电路的阻值变大,因甲的最大阻值比乙的最大阻值大,所以,滑片移动相同距离时,甲减小的电阻大于乙增大的电阻,即此时电路中的总电阻变小,电源电压不变,由$I=\frac{U}{R}$可知,电路中的电流变大,即电流表示数变大;同理可知,滑片向右滑动时,电流表示数变小,故当滑片移动到最右端时,电流表示数最小;综上,ABC错误,D正确。
变式 ★★ 用镍铬合金制成长度相同的圆柱体甲、乙，其中甲比乙粗。用一根可自由移动的金属丝P同时与甲、乙连接。如图所示，电源电压不变，当金属丝P向右移动时，电流表示数变化情况是（
A.变大
B.变小
C.先变大再变小
D.先变小再变大
A
）A.变大
B.变小
C.先变大再变小
D.先变小再变大
答案
变式 A 【点拨】根据电路图可知,甲与金属丝接触部分的左边和乙与金属丝接触部分的右边串联接入电路,电流表测量电路中的电流;甲、乙的材料和长度相同,甲比乙粗,则甲的总电阻小于乙的总电阻;当金属丝P向右移动时,甲在电路中增加的长度等于乙在电路中减小的长度,甲接入电路的电阻变大,乙接入电路的电阻变小,进一步分析可知,甲增大的电阻小于乙减小的电阻,所以整个电路的总电阻变小,电源电压不变,根据欧姆定律可知,电路中电流变大,电流表示数变大。故选A。
