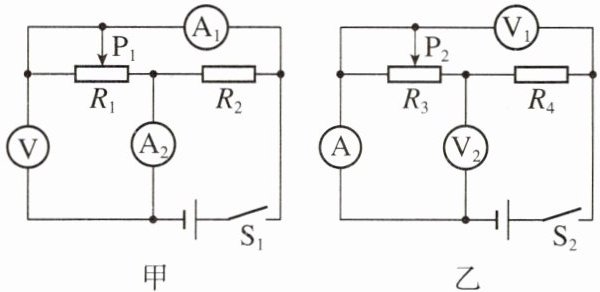

6. 如图甲、乙所示，电源电压保持不变，闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，将滑动变阻器的滑片$\mathrm{P}_1$、$\mathrm{P}_2$从中点向左移动的过程中，下列说法正确的是（）


A.在图甲中，电压表$\mathrm{V}$示数不变，电流表$\mathrm{A}_1$、$\mathrm{A}_2$示数均变大
B.在图甲中，电压表$\mathrm{V}$示数不变，电流表$\mathrm{A}_1$、$\mathrm{A}_2$示数均变小
C.在图乙中，电压表$\mathrm{V}_1$示数不变，电压表$\mathrm{V}_2$、电流表$\mathrm{A}$示数均变小
D.在图乙中，电压表$\mathrm{V}_1$示数不变，电压表$\mathrm{V}_2$、电流表$\mathrm{A}$示数均变大

6.B 【点拨】图甲中,闭合开关S₁,滑动变阻器R₁与定值阻R₂并联,电压表测电源电压,电流表A₁测通过滑动变阻器R₁的电流,电流表A₂测并联电路的干路电流;因电源电压不变,则滑片移动时电压表V示数不变;将滑动变阻器的滑片P₁从中点向左移动,滑动变阻器连入电路的电阻变大,由欧姆定律可知,通过滑动变阻器的电流变小,即电流表A₁示数变小;因并联电路各支路互不影响,则通过定值电阻R₂的电流不变,根据并联电路的电流规律可知干路电流变小,即A₂示数变小,故A错误,B正确。图乙中,滑动变阻器R₃与定值电阻R₄串联,电压表V₁测电源电压,电压表V₂测滑动变阻器R₃两端的电压,电流表测电路中的电流;因电源电压不变,则滑片移动时电压表V₁示数不变;将滑动变阻器的滑片P₂从中点向左移动,滑动变阻器连入电路的电阻变大,由串联电路的电阻关系可知电路的总电阻变大,由欧姆定律可知,电路中的电流变小,即电流表A示数变小;电路中的电流变小,根据$U=IR$可知,定值电阻R₄两端的电压变小,由串联电路的电压规律可知,滑动变阻器R₃两端的电压变大,即V₂示数变大,故CD错误。故选B。

7. 在如图所示的电路中，下列说法正确的是（）

A.断开$\mathrm{S}_1$、$\mathrm{S}_2$，电流表$\mathrm{A}$无示数
B.先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$，电流表$\mathrm{A}$的示数变小
C.先闭合$\mathrm{S}_2$、再闭合$\mathrm{S}_1$，电压表$\mathrm{V}$的示数变大
D.只闭合$\mathrm{S}_1$时，若灯$\mathrm{L}_1$的灯丝突然烧断，则电压表$\mathrm{V}$的示数将变大
（第7题）

7.D

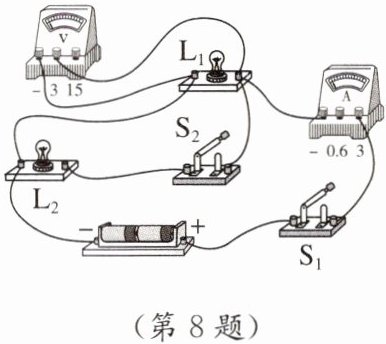

8. ★★ 如图所示，电源电压一定，关于电路工作情况，下列说法中正确的是 （）

A.只闭合$\mathrm{S}_1$时，两只灯泡是串联的
B.若先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$，电压表与电流表示数的比值变小
C.只闭合$\mathrm{S}_2$时，只有灯泡$\mathrm{L}_2$会亮
D.若先闭合$\mathrm{S}_1$，再闭合$\mathrm{S}_2$，电压表、电流表的示数均变小

8.B 【点拨】只闭合S₁时,电路为灯泡L₁的简单电路,电流表测电路中的电流,电压表测电源电压,故A错误。若先闭合S₁,再闭合S₂时,两灯泡并联,电流表测干路电流,电压表测电源电压,则电压表的示数不变;因并联电路中干路电流等于各支路电流之和,所以电流表的示数变大,电压表与电流表示数的比值变小,故B正确,D错误。只闭合S₂时,干路的开关没有闭合,电路中没有电流,没有灯泡发光,故C错误。故选B。

9. ★★★ 如图所示，电源电压不变，开关$S_1$一直闭合，当$S_2$由1掷到2时(电路元件均安全)，下列描述中正确的是 ()

A.电流表示数变小，电压表示数不变
B.通过$R_2$的电流变大
C.此时$R_1$和$R_2$串联
D.电路的总电阻变小

9.A 【点拨】根据电路图可知,开关S₁一直闭合,当S₂在1位置时,R₂和R₃并联接入电路,电流表测量干路中的电流,电压表测量电源电压;当S₂由1掷到2时,R₁被短路,电路为R₂的简单电路,电压表测量电源电压,电流表测量电路中的电流,由于电源电压不变,所以电压表示数不变;当S₂由1掷到2时,根据并联电路的电阻关系可知,此时电路中的总电阻变大,根据欧姆定律可知,电流表示数变小,通过R₂的电流不变;综上所述,A正确。故选A。

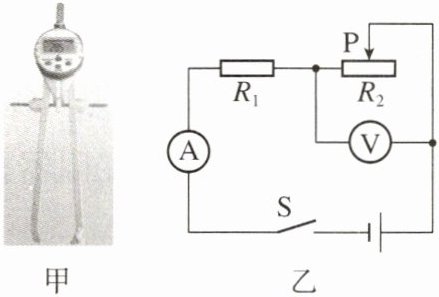

10. 如图甲所示的是智能化数显式圆规，它可以直接显示出所画圆的半径大小$ r $。其内部等效电路如图乙所示，$ R_2 $为可调节阻值的滑动变阻器，闭合开关，当$ r $增大时，滑片$ P $向右移动，数显表盘示数变大。下列说法中正确的是 （）


A.半径$ r $增大时，电流表示数变大
B.半径$ r $减小时，电压表示数变大
C.圆规的数显表盘对应图乙中的电流表表盘
D.半径$ r $增大时，电压表示数与电流表示数的比值增大

10.D 【点拨】由图乙可知,闭合开关,R₁与R₂串联,电流表测量电路中的电流,电压表测量R₂两端电压。当半径r增大时,滑动变阻器的滑片P向右移动,则R₂接入电路的阻值变大,电源电压不变,根据$I=\frac{U}{R}$可得,电路中的电流变小,所以电流表示数变小;根据串联电路分压原理可知,R₂分得的电压变大,即电压表示数变大,则数显表盘对应图乙中的电压表表盘,电压表示数与电流表示数的比值为R₂接入电路的阻值,故二者比值增大,故AC错误,D正确。当r减小时,滑动变阻器的滑片P向左移动,滑动变阻器接入电路的阻值变小,电源电压不变,根据串联电路分压原理可知,R₂分得的电压变小,则电压表示数变小,故B错误。故选D。

11. (科学思维 逆向思维)小荣设计了一个如图所示的体温计电路图，用电表(电压表或电流表)示数大小反映温度高低，a、b、c、d是四个接线柱，电表及保护电路的定值电阻$R_0$均未接入。电源电压不变，热敏电阻$R_1$的阻值随温度的升高而增大，若要求温度升高时电表的示数也增大，则需（）

A.a、b之间接入电压表，c、d之间接入定值电阻$R_0$
B.a、b之间接入定值电阻$R_0$，c、d之间接入电流表
C.a、b之间接入电流表，c、d之间接入定值电阻$R_0$
D.a、b之间接入定值电阻$R_0$，c、d之间接入电压表

11.D 【点拨】a、b之间接入的不可能是电压表,否则电路断路,故A错误;若a、b之间接入定值电阻,c、d之间接入的不可能为电流表,否则热敏电阻R₁被短路,故B错误;若a、b之间接入电流表,c、d之间接入定值电阻,R₁与定值电阻并联,电流表测干路电流,电源电压不变,因并联电路中各支路独立工作、互不影响,所以热敏电阻阻值变化时通过定值电阻的电流不变,当温度升高时,热敏电阻R₁的阻值变大,由$I=\frac{U}{R}$可知,该支路的电流减小,因并联电路中干路电流等于各支路电流之和,所以电流表示数减小,与题意不符,故C错误;若a、b之间接入定值电阻,c、d之间接入电压表时,定值电阻与热敏电阻R₁串联,电压表测热敏电阻R₁两端的电压,当温度升高时,热敏电阻R₁的阻值变大,电路中的总电阻变大,由$I=\frac{U}{R}$可知,电路中电流减小,由$U=IR$可知,定值电阻两端的电压减小,因串联电路中总电压等于各部分电压之和,所以热敏电阻R₁两端的电压增大,即电压表的示数增大,符合题意,故D正确。故选D。
