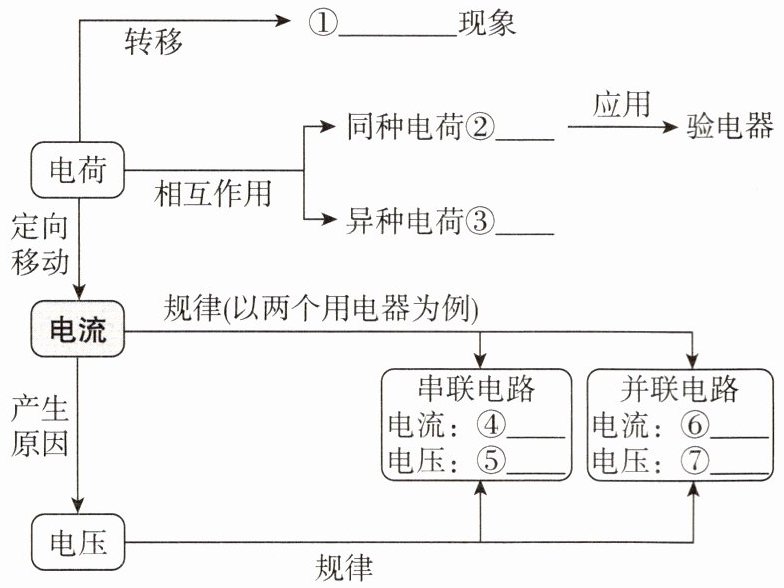

1.小点将本章内容进行梳理，绘制以下导图，请你帮他把导图补充完整，填写在下面横线上。
①
④(公式)
⑥(公式)
①
摩擦起电
；②相互排斥
；③相互吸引
；④(公式)
$I_1=I_2$
；⑤(公式)$U=U_1+U_2$
；⑥(公式)
$I=I_1+I_2$
；⑦(公式)$U=U_1=U_2$
。答案
1. ①摩擦起电 ②相互排斥 ③相互吸引 ④$I_1=I_2$ ⑤$U=U_1+U_2$ ⑥$I=I_1+I_2$ ⑦$U=U_1=U_2$

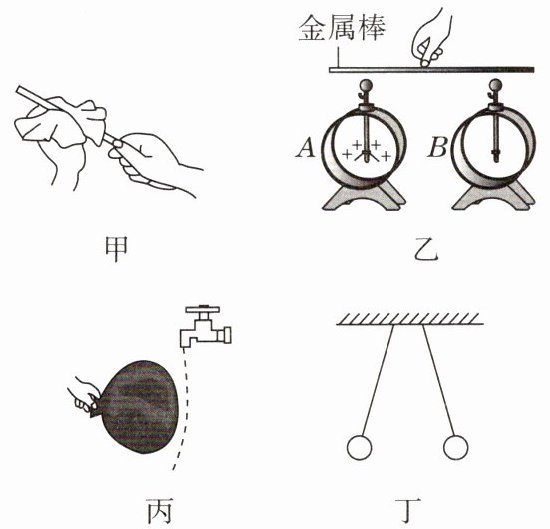

2.［池州月考］下列对各图中现象的解释错误的是（
A.甲:被丝绸摩擦过的玻璃棒会带上正电荷,是因为玻璃棒原子核对核外电子束缚能力弱
B.乙:A中正电荷可以通过金属棒流向B,使B中的金属箔带同种电荷而张开
C.丙:摩擦后的气球能够吸引细水流,是因为带电体具有吸引轻小物体的性质
D.丁:用细绳悬挂的轻质泡沫塑料小球相互排斥,则两小球一定带有同种电荷
B
）A.甲:被丝绸摩擦过的玻璃棒会带上正电荷,是因为玻璃棒原子核对核外电子束缚能力弱
B.乙:A中正电荷可以通过金属棒流向B,使B中的金属箔带同种电荷而张开
C.丙:摩擦后的气球能够吸引细水流,是因为带电体具有吸引轻小物体的性质
D.丁:用细绳悬挂的轻质泡沫塑料小球相互排斥,则两小球一定带有同种电荷
答案
2.B
3.［蚌埠模拟改编］如图所示的是一款应急照明灯，正常供电时，应急灯电池组充电，电池组相当于一个
用电器
，停电时应急灯发光，此时的电池组相当于一个电源
（前两空均填“电源”或“用电器”），将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是并联
（填“串联”或“并联”）的。答案
3.用电器；电源；并联

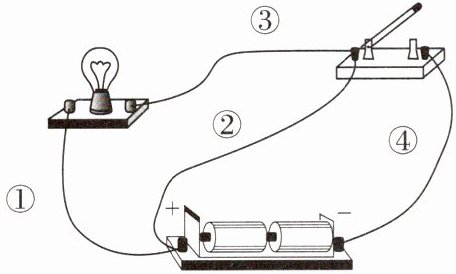

4.如图所示的为小明连接的实物电路，由于多连了一条导线
②
（填序号），当开关闭合时，电路会发生短路
故障，此时小灯泡不发光
（填“发光”或“不发光”）。答案
4.②；短路；不发光
5.如图所示，当$\mathrm{S}_1$闭合，$\mathrm{S}_2$和$\mathrm{S}_3$都断开时，电流表$\mathrm{A}_1$的示数为1 A，电流表$\mathrm{A}_2$和$\mathrm{A}_3$的示数分别为
1 A
、0
。答案
5.1 A；0
[变式1]当$\mathrm{S}_2$和$\mathrm{S}_3$闭合、$\mathrm{S}_1$断开时，电流表$\mathrm{A}_3$和$\mathrm{A}_2$的示数分别为4.5 A和1.5 A，电流表$\mathrm{A}_1$的示数为
3 A
。答案
【变式1】3 A
[变式2]当$\mathrm{S}_2$和$\mathrm{S}_3$闭合、$\mathrm{S}_1$断开时，$\mathrm{A}_3$和$\mathrm{A}_2$两电流表的指针正常偏转且偏转角度相同，此时通过灯$\mathrm{L}_1$和$\mathrm{L}_2$的电流之比为
$4:1$
。答案
【变式2】$4:1$
