7. 新设问 如图所示，小点把电流表当作电压表并联在了电路中，闭合开关，由于电流表可以等效为
导线
（填“导线”或“断路”），小灯泡 不亮
（填“亮”或“不亮”），电源 易
（填“易”或“不易”）被损坏，电流表 易
（填“易”或“不易”）被损坏。答案
7.导线；不亮；易；易
8.如图所示的电路为
串联
（填“串联”或“并联”）电路，闭合开关S、S₁，电压表V测的是L₂
两端的电压。答案
8.串联；L₂
9.如图所示的电路为
串联
（填“串联”或“并联”）电路，闭合开关，电压表$\mathrm{V}_{1}$测的是电源
两端的电压，电压表$\mathrm{V}_{2}$测的是L₁
两端的电压。答案
9.串联；电源；L₁

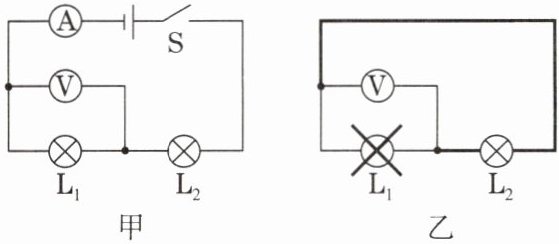

10.在如图甲所示的电路中,闭合开关,$\mathrm{L}_1$、$\mathrm{L}_2$两灯泡均发光,如果灯$\mathrm{L}_1$突然发生断路故障,根据串联电路的特点,可认为电路中无电流通过,灯$\mathrm{L}_2$
变式1若上题中灯$\mathrm{L}_2$断路,电流表
变式2若上题中灯$\mathrm{L}_1$短路,$\mathrm{L}_2$
不发光
（填“发光”或“不发光”）,电流表无
（填“有”或“无”）示数。分析电路,如图乙所示,此时电压表可连到电源两端,电压表有
（填“有”或“无”）示数。变式1若上题中灯$\mathrm{L}_2$断路,电流表
无
（填“有”或“无”）示数;电压表无
（填“有”或“无”）示数。变式2若上题中灯$\mathrm{L}_1$短路,$\mathrm{L}_2$
发光
（填“发光”或“不发光”）。答案
10.不发光；无；有
【变式1】无；无
【变式2】发光
【变式1】无；无
【变式2】发光
11.如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，若故障仅发生在灯$L_1$和$L_2$，则原因可能是
[变式1]闭合开关，发现电压表和电流表均无示数，则电路故障可能是
[变式2]闭合开关，发现小灯泡$L_1$不亮，$L_2$亮，则电路故障可能是
L₁断路
。[变式1]闭合开关，发现电压表和电流表均无示数，则电路故障可能是
L₂断路
。[变式2]闭合开关，发现小灯泡$L_1$不亮，$L_2$亮，则电路故障可能是
L₁短路
。答案
11.L₁断路
【变式1】L₂断路
【变式2】L₁短路
【变式1】L₂断路
【变式2】L₁短路
12.如图所示，电源电压为6 V，开关闭合后，灯$\mathrm{L}_1$、$\mathrm{L}_2$均不发光，用电压表逐段测量，结果是$U_{ab}=0\ \mathrm{V}$，$U_{ad}=6\ \mathrm{V}$，$U_{bc}=0\ \mathrm{V}$，$U_{cd}=6\ \mathrm{V}$。由此可判断此电路的故障可能是 （
A.$\mathrm{L}_1$断路
B.$\mathrm{L}_2$断路
C.$\mathrm{L}_1$短路
D.开关接触不良
D
）A.$\mathrm{L}_1$断路
B.$\mathrm{L}_2$断路
C.$\mathrm{L}_1$短路
D.开关接触不良
答案
12.D
[元认知·总结] 串联电路中，将电压表与用电器并联，闭合开关，若电压表示数接近电源电压，则与其并联的用电器可能
断路
。答案
【元认知·总结】断路
