6.如图所示，开关S闭合后，电压表$\mathrm{V}_1$测量的是（填“$\mathrm{L}_1$”或“$\mathrm{L}_2$”）两端的电压；若电压表$\mathrm{V}_1$的读数是2.5 V，$\mathrm{V}_2$的读数是4.5 V，则电源电压是V。

6.$\mathrm{L}_2$；7

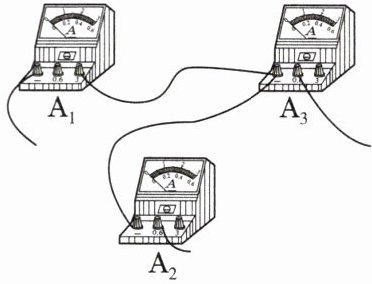

7. 新设问 如图所示的为某电路的一部分，已知电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为0.8 A、0.3 A；若电流表$\mathrm{A}_3$正常偏转，其示数应为A。

7.0.5

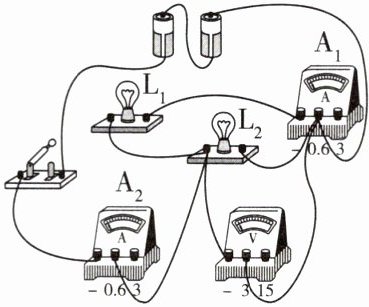

8.如图所示的是小宁实验时连接的电路,电源电压保持不变。闭合开关后,发现两灯都发光,电流表$\mathrm{A}_1$的示数为0.28 A,电流表$\mathrm{A}_2$的示数为0.6 A,电压表示数为3 V。

(1)小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的连接方式是。
(2)电流表$\mathrm{A}_1$测量的电流,电流表$\mathrm{A}_2$测量的电流,电压表$\mathrm{V}$测量两端的电压。
(3)通过灯$\mathrm{L}_2$的电流为A,电源电压为V。
(4)若拧下灯$\mathrm{L}_2$,灯$\mathrm{L}_1$的亮度(填“变化”或“不变”),有(填“一个”“两个”或“三个”)电表的示数保持不变。

8.(1)并联
(2)$\mathrm{L}_1$；干路；$\mathrm{L}_2$（合理即可）
(3)0.32；3
(4)不变；两个

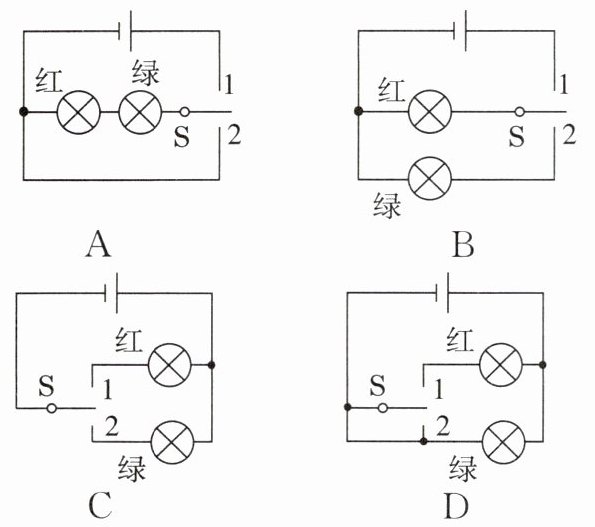

9.【思维种子—电路设计】[广东中考]出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是 （）

【思维生长1—根据要求填电路元件】请在下图的两个虚线框内，选填“电源”和“小灯泡L₂”的电路图符号连入电路，并满足两灯组成并联电路且开关S₁只控制灯L₂。

【思维生长2—根据要求设计电路并画出电路图】

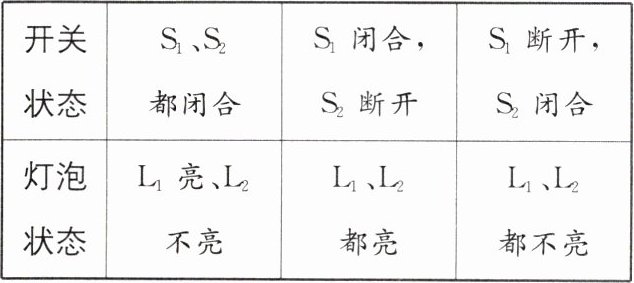

新设问 学习开关控制作用以后，老师提出以下要求：

请根据要求设计电路，并将电路图画在虚线框内。

9.C
【思维生长1】
解：如图所示。
【思维生长2】
解：如图所示。
