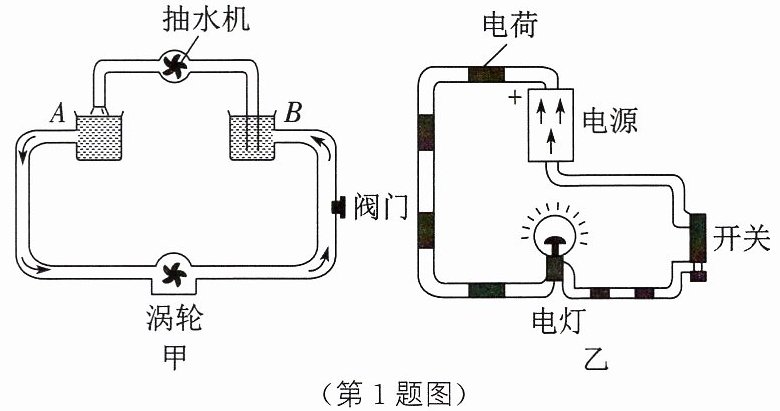

1. 新素养 科学思维 课本中电压概念的引入，采用的是
类比法
(控制变量法/等效法/建模法/类比法)。如图甲和乙所示，形象地将水流与电流
、水压与电压
、抽水机与电源
进行类比，得出电压是电路中形成电流
的原因，电源
是提供电压的装置。答案
类比法
电流
电压
电源
电流
电源
电流
电压
电源
电流
电源
解析
【分析】
本题考查电压概念的引入方法及电路与水路的类比关系，解题思路是明确电压概念引入所用的方法，再结合图甲（水路）和图乙（电路）的对应关系，确定各部分的类比对象，进而完成填空。
【解析】
电压概念的引入采用类比法，将图甲的水路与图乙的电路进行类比：水路中的水流对应电路中的电流，水路中的水压对应电路中的电压，水路中的抽水机对应电路中的电源；由此得出结论：电压是电路中形成电流的原因，电源是提供电压的装置。
【答案】
类比法；电流；电压；电源；电流；电源
【知识点】
电压概念、类比法
【点评】
本题通过水路与电路的类比，直观地帮助理解电压、电流、电源的概念及相互关系，是物理学习中常用的类比方法，属于基础概念题。
【难度系数】
0.6
本题考查电压概念的引入方法及电路与水路的类比关系，解题思路是明确电压概念引入所用的方法，再结合图甲（水路）和图乙（电路）的对应关系，确定各部分的类比对象，进而完成填空。
【解析】
电压概念的引入采用类比法，将图甲的水路与图乙的电路进行类比：水路中的水流对应电路中的电流，水路中的水压对应电路中的电压，水路中的抽水机对应电路中的电源；由此得出结论：电压是电路中形成电流的原因，电源是提供电压的装置。
【答案】
类比法；电流；电压；电源；电流；电源
【知识点】
电压概念、类比法
【点评】
本题通过水路与电路的类比，直观地帮助理解电压、电流、电源的概念及相互关系，是物理学习中常用的类比方法，属于基础概念题。
【难度系数】
0.6
2. 某小灯泡的铭牌上标有“3 V 0.5 A”字样，则该小灯泡的额定电压是
3
V，正常工作时通过小灯泡的电流是0.5
A。答案
3
0.5
0.5
解析
【分析】首先需明确用电器铭牌参数的含义，小灯泡铭牌上的标注对应其额定工作参数，解题时直接提取对应数值即可。
【解析】小灯泡铭牌“3 V 0.5 A”中，“3 V”是小灯泡正常工作时的额定电压，“0.5 A”是小灯泡正常工作时的额定电流，据此可直接得出结果。
【答案】3；0.5
【知识点】额定电压；额定电流
【点评】本题考查用电器铭牌参数的基本含义，属于基础概念题，侧重考察学生对额定电压、额定电流概念的理解，难度较低。
【难度系数】0.9
【解析】小灯泡铭牌“3 V 0.5 A”中，“3 V”是小灯泡正常工作时的额定电压，“0.5 A”是小灯泡正常工作时的额定电流，据此可直接得出结果。
【答案】3；0.5
【知识点】额定电压；额定电流
【点评】本题考查用电器铭牌参数的基本含义，属于基础概念题，侧重考察学生对额定电压、额定电流概念的理解，难度较低。
【难度系数】0.9

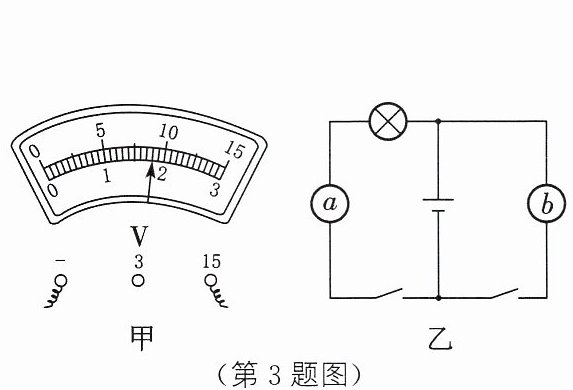

3. 如图甲所示为
电压
表的刻度盘,图中显示的示数是9 V
;若把此表接在如图乙所示的电路中,应接在b
$(a/b)$处,其上端应该是标有“15
$(-/15)$”的接线柱。答案
电压
$ 9\ \mathrm {V}$
b
15
$ 9\ \mathrm {V}$
b
15
解析
【分析】首先根据刻度盘上的标识判断电表类型，再结合电压表的量程、分度值读取示数；接着分析图乙电路中a、b处的连接方式，确定电压表的接入位置；最后根据电压表的使用规则，判断接线柱的选择。
【解析】1. 图甲刻度盘标有“V”，因此是电压表的刻度盘；2. 电压表接线柱接“-”和“15”，量程为0~15V，该量程下分度值为0.5V，指针指向9V刻度处，故示数为9V；3. 图乙中，a处与灯泡串联，适合接电流表，b处并联在电源两端，适合接电压表，所以电压表应接在b处；4. 电压表使用时电流需从正接线柱流入，电源正极在电路右侧，因此电压表上端应接正接线柱，对应标有“15”的接线柱。
【答案】电压；9V；b；15
【知识点】电压表的使用；电压的读数
【点评】本题考查电压表的识别、读数及电路中的应用，需掌握电压表的量程、分度值和使用规则，难度适中。
【难度系数】0.3
【解析】1. 图甲刻度盘标有“V”，因此是电压表的刻度盘；2. 电压表接线柱接“-”和“15”，量程为0~15V，该量程下分度值为0.5V，指针指向9V刻度处，故示数为9V；3. 图乙中，a处与灯泡串联，适合接电流表，b处并联在电源两端，适合接电压表，所以电压表应接在b处；4. 电压表使用时电流需从正接线柱流入，电源正极在电路右侧，因此电压表上端应接正接线柱，对应标有“15”的接线柱。
【答案】电压；9V；b；15
【知识点】电压表的使用；电压的读数
【点评】本题考查电压表的识别、读数及电路中的应用，需掌握电压表的量程、分度值和使用规则，难度适中。
【难度系数】0.3
4. 如图所示,有电流持续通过蜂鸣器时,蜂鸣器发声,蜂鸣器中一定有电流持续通过的条件是 （
A.回路中有电池
B.回路中有导线
C.回路中有电池且开关是闭合的
D.回路中有开关
C
）A.回路中有电池
B.回路中有导线
C.回路中有电池且开关是闭合的
D.回路中有开关
答案
C
解析
【分析】
要判断蜂鸣器中有持续电流的条件，需明确电路中形成持续电流的两个必要条件：①电路中必须有电源（提供电能，本题中电源为电池）；②电路必须是闭合的通路（开关需闭合，否则电路断路，无电流）。接下来逐一分析选项，排除不符合条件的选项，选出正确答案。
【解析】
电路中形成持续电流的条件是：一是有电源（提供电压，使电荷定向移动形成电流）；二是电路为闭合通路（处处连通，无断路）。
选项A：仅有电池，若开关断开，电路为断路，蜂鸣器中无持续电流，错误；
选项B：导线仅起连接作用，没有电源无法提供电能，电路中不会产生电流，错误；
选项C：回路中有电池（满足有电源的条件），且开关闭合（电路为闭合通路），同时满足持续电流的两个条件，蜂鸣器中有持续电流，正确；
选项D：开关仅控制电路通断，没有电源时电路中不会有电流，错误。
【答案】
C
【知识点】
电路的组成；持续电流的条件
【点评】
本题考查电学基础知识点——持续电流的形成条件，需牢记两个必要条件，结合选项逐一分析即可得出答案，属于基础题型。
【难度系数】
0.7
要判断蜂鸣器中有持续电流的条件，需明确电路中形成持续电流的两个必要条件：①电路中必须有电源（提供电能，本题中电源为电池）；②电路必须是闭合的通路（开关需闭合，否则电路断路，无电流）。接下来逐一分析选项，排除不符合条件的选项，选出正确答案。
【解析】
电路中形成持续电流的条件是：一是有电源（提供电压，使电荷定向移动形成电流）；二是电路为闭合通路（处处连通，无断路）。
选项A：仅有电池，若开关断开，电路为断路，蜂鸣器中无持续电流，错误；
选项B：导线仅起连接作用，没有电源无法提供电能，电路中不会产生电流，错误；
选项C：回路中有电池（满足有电源的条件），且开关闭合（电路为闭合通路），同时满足持续电流的两个条件，蜂鸣器中有持续电流，正确；
选项D：开关仅控制电路通断，没有电源时电路中不会有电流，错误。
【答案】
C
【知识点】
电路的组成；持续电流的条件
【点评】
本题考查电学基础知识点——持续电流的形成条件，需牢记两个必要条件，结合选项逐一分析即可得出答案，属于基础题型。
【难度系数】
0.7
5. 普通智能手机的电池电压最接近（
A.0.5 V
B.4 V
C.220 V
D.380 V
B
）A.0.5 V
B.4 V
C.220 V
D.380 V
答案
B
解析
【分析】
要解决这道题，需牢记生活中常见的电压值，结合各选项对应的实际电压场景逐一分析，排除不符合智能手机电池电压的选项，即可得出正确答案。
【解析】
1. 选项A：0.5V远小于普通干电池的电压（1.5V），不可能是智能手机的电池电压，排除A；
2. 选项B：普通智能手机的电池电压通常约为3.7V，最接近4V，符合实际情况；
3. 选项C：220V是家庭电路的电压，不是手机电池电压，排除C；
4. 选项D：380V是工业动力电路的电压，与手机电池电压无关，排除D；
综上，正确选项为B。
【答案】
B
【知识点】
常见电压值
【点评】
本题考查生活中常见的电压常识，属于基础识记类题目，难度较低，需准确记忆不同场景对应的电压值。
【难度系数】
0.8
要解决这道题，需牢记生活中常见的电压值，结合各选项对应的实际电压场景逐一分析，排除不符合智能手机电池电压的选项，即可得出正确答案。
【解析】
1. 选项A：0.5V远小于普通干电池的电压（1.5V），不可能是智能手机的电池电压，排除A；
2. 选项B：普通智能手机的电池电压通常约为3.7V，最接近4V，符合实际情况；
3. 选项C：220V是家庭电路的电压，不是手机电池电压，排除C；
4. 选项D：380V是工业动力电路的电压，与手机电池电压无关，排除D；
综上，正确选项为B。
【答案】
B
【知识点】
常见电压值
【点评】
本题考查生活中常见的电压常识，属于基础识记类题目，难度较低，需准确记忆不同场景对应的电压值。
【难度系数】
0.8

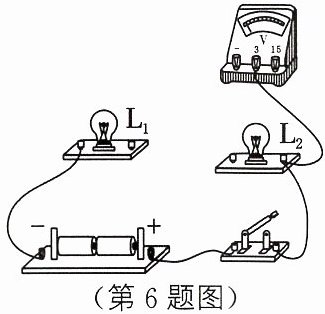

6. [2024 贵州]如图所示为未完成连接的实物电路,请在图中用笔画线代替导线按要求完成电路连接。要求:两灯串联,电压表测量小灯泡$\mathrm{L}_{2}$两端的电压,导线不能交叉。
(第6题图)
(第6题图)
答案
解析
【分析】
要完成该电路，需满足两个核心要求：一是两灯串联，即电流依次经过电源、开关、L₂、L₁回到电源负极，按此路径连接；二是电压表测量L₂两端电压，需将电压表并联在L₂两端，且保证电压表“正进负出”，同时导线不能交叉。
【解析】
1. 连接L₁的右侧接线柱与L₂的左侧接线柱，使两灯形成串联的电流路径；
2. 电压表已接好负接线柱，将电压表的“3”接线柱（正接线柱）连接到L₂的右侧接线柱，此时电压表并联在L₂两端，符合测量要求，且导线无交叉。
【答案】
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查基础电路的连接，需掌握串联电路的电流路径和电压表的正确连接规则，难度适中，需注意电压表正负接线柱不能接反、导线不交叉的细节要求。
【难度系数】
0.6
要完成该电路，需满足两个核心要求：一是两灯串联，即电流依次经过电源、开关、L₂、L₁回到电源负极，按此路径连接；二是电压表测量L₂两端电压，需将电压表并联在L₂两端，且保证电压表“正进负出”，同时导线不能交叉。
【解析】
1. 连接L₁的右侧接线柱与L₂的左侧接线柱，使两灯形成串联的电流路径；
2. 电压表已接好负接线柱，将电压表的“3”接线柱（正接线柱）连接到L₂的右侧接线柱，此时电压表并联在L₂两端，符合测量要求，且导线无交叉。
【答案】
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查基础电路的连接，需掌握串联电路的电流路径和电压表的正确连接规则，难度适中，需注意电压表正负接线柱不能接反、导线不交叉的细节要求。
【难度系数】
0.6
7. 如图所示,灯$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联在由三节蓄电池组成的电源上,先用电压表测出灯$\mathrm{L}_{1}$两端的电压为$2.6\ \mathrm{V}$,则电压表选用的量程是
0～3 V
。测电源电压时,只将电压表接$B$的一端改接$C$,这种接法不正确
(正确/不正确),理由是电压表的量程偏小
。答案
0~3 V
不正确
电压表的
量程偏小
不正确
电压表的
量程偏小
解析
【分析】
要解决本题，需先明确两节核心内容：一是串联蓄电池的总电压计算，二是电压表量程的选择规则及使用要求。步骤如下：1. 计算三节蓄电池串联的总电压；2. 根据L₁两端电压选择合适的电压表量程；3. 判断改接后电压表测量电源电压时的量程是否匹配，进而判断接法是否正确。
【解析】
1. 每节蓄电池的电压为2V，三节蓄电池串联，电源总电压为 $ U = 3 × 2\ \mathrm{V} = 6\ \mathrm{V} $。已知灯L₁两端电压为2.6V，2.6V在0~3V量程范围内，因此电压表选用的量程是0~3V。
2. 测电源电压时，将电压表接B的一端改接C，此时电压表测量电源电压（6V），但电压表原来选用的是0~3V量程，6V超过该量程，会损坏电压表，所以这种接法不正确，理由是电压表的量程偏小。
【答案】
0~3 V；不正确；电压表的量程偏小
【知识点】
电压表量程选择、串联电源电压计算
【点评】
本题考查电压表的使用，核心是掌握电压表量程的选择方法，以及串联电源总电压的计算，属于基础电学题，需明确电压表量程与被测电压的匹配要求。
【难度系数】
0.5
要解决本题，需先明确两节核心内容：一是串联蓄电池的总电压计算，二是电压表量程的选择规则及使用要求。步骤如下：1. 计算三节蓄电池串联的总电压；2. 根据L₁两端电压选择合适的电压表量程；3. 判断改接后电压表测量电源电压时的量程是否匹配，进而判断接法是否正确。
【解析】
1. 每节蓄电池的电压为2V，三节蓄电池串联，电源总电压为 $ U = 3 × 2\ \mathrm{V} = 6\ \mathrm{V} $。已知灯L₁两端电压为2.6V，2.6V在0~3V量程范围内，因此电压表选用的量程是0~3V。
2. 测电源电压时，将电压表接B的一端改接C，此时电压表测量电源电压（6V），但电压表原来选用的是0~3V量程，6V超过该量程，会损坏电压表，所以这种接法不正确，理由是电压表的量程偏小。
【答案】
0~3 V；不正确；电压表的量程偏小
【知识点】
电压表量程选择、串联电源电压计算
【点评】
本题考查电压表的使用，核心是掌握电压表量程的选择方法，以及串联电源总电压的计算，属于基础电学题，需明确电压表量程与被测电压的匹配要求。
【难度系数】
0.5
