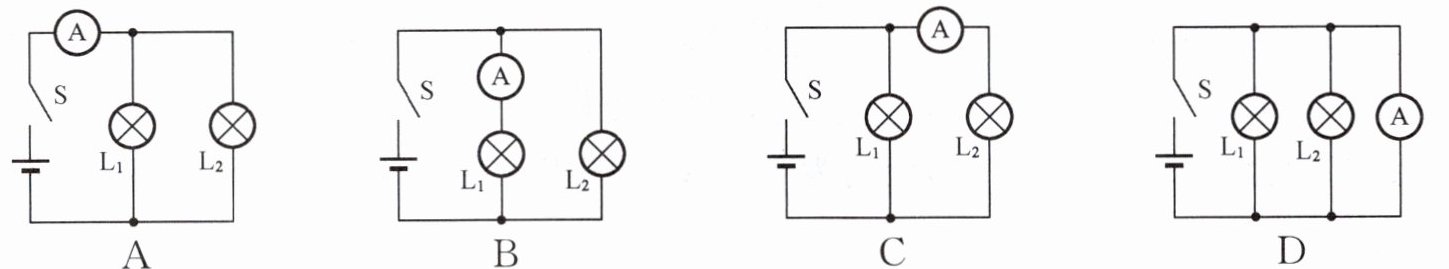

17. 在如图所示的电路中，能用电流表测出灯$\mathrm{L}_2$中电流的是（
C
）答案
17. C
解析
【分析】要判断电流表能否测出灯$\mathrm{L}_2$的电流，需依据电流表的使用规则：电流表必须与被测用电器串联，这样才能准确测量该用电器的电流。解题时需逐一分析各选项中电流表的连接位置，判断其是否与$\mathrm{L}_2$串联，进而确定测量对象是否为$\mathrm{L}_2$的电流。
【解析】
选项A：电流表接在电路的干路位置，测量的是通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，无法单独测出$\mathrm{L}_2$的电流，不符合要求。
选项B：电流表与$\mathrm{L}_1$串联在同一支路中，测量的是通过$\mathrm{L}_1$的电流，不是$\mathrm{L}_2$的电流，不符合要求。
选项C：电流表与$\mathrm{L}_2$串联在同一支路中，电流经过电流表后再流入$\mathrm{L}_2$，能准确测出$\mathrm{L}_2$的电流，符合要求。
选项D：电流表与$\mathrm{L}_2$并联，会造成$\mathrm{L}_2$短路，且无法测量$\mathrm{L}_2$的电流，不符合要求。
【答案】C
【知识点】电流表的使用、串联与并联电路
【点评】本题考查电流表的正确使用方法，核心是明确电流表需与被测用电器串联，解题时需仔细分析各选项的电路连接，区分电流表的测量对象，避免混淆干路和支路的电流测量。
【难度系数】0.5
【解析】
选项A：电流表接在电路的干路位置，测量的是通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，无法单独测出$\mathrm{L}_2$的电流，不符合要求。
选项B：电流表与$\mathrm{L}_1$串联在同一支路中，测量的是通过$\mathrm{L}_1$的电流，不是$\mathrm{L}_2$的电流，不符合要求。
选项C：电流表与$\mathrm{L}_2$串联在同一支路中，电流经过电流表后再流入$\mathrm{L}_2$，能准确测出$\mathrm{L}_2$的电流，符合要求。
选项D：电流表与$\mathrm{L}_2$并联，会造成$\mathrm{L}_2$短路，且无法测量$\mathrm{L}_2$的电流，不符合要求。
【答案】C
【知识点】电流表的使用、串联与并联电路
【点评】本题考查电流表的正确使用方法，核心是明确电流表需与被测用电器串联，解题时需仔细分析各选项的电路连接，区分电流表的测量对象，避免混淆干路和支路的电流测量。
【难度系数】0.5

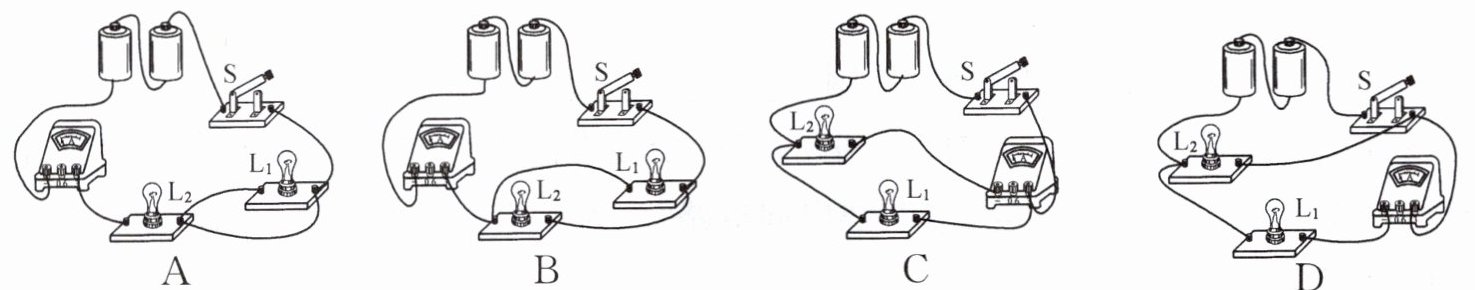

18. 下列四个电路中，电流表能测量通过灯$\mathrm{L}_1$的电流的是（
D
）答案
18. D
解析
【分析】要判断电流表是否测量通过灯$\mathrm{L}_1$的电流，需满足两个条件：①电流表与$\mathrm{L}_1$串联；②电流从电流表正接线柱流入、负接线柱流出。需逐个分析选项中电流表的连接方式，确定其测量对象。
【解析】根据电流表的使用规则，电流表必须与被测用电器串联：
选项A：电流表接在干路中，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，不是$\mathrm{L}_1$的电流；
选项B：电流表未与$\mathrm{L}_1$串联，无法测量$\mathrm{L}_1$的电流；
选项C：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流；
选项D：电流表与$\mathrm{L}_1$串联，电流路径为：电源正极→开关$\mathrm{S}$→电流表→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，且电流表接线柱连接正确，能测量通过$\mathrm{L}_1$的电流。
【答案】D
【知识点】电流表的使用、串联电路
【点评】本题考查电流表的使用方法，核心是明确电流表需与被测用电器串联，属于电学基础题型，难度适中。
【难度系数】0.5
【解析】根据电流表的使用规则，电流表必须与被测用电器串联：
选项A：电流表接在干路中，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，不是$\mathrm{L}_1$的电流；
选项B：电流表未与$\mathrm{L}_1$串联，无法测量$\mathrm{L}_1$的电流；
选项C：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流；
选项D：电流表与$\mathrm{L}_1$串联，电流路径为：电源正极→开关$\mathrm{S}$→电流表→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，且电流表接线柱连接正确，能测量通过$\mathrm{L}_1$的电流。
【答案】D
【知识点】电流表的使用、串联电路
【点评】本题考查电流表的使用方法，核心是明确电流表需与被测用电器串联，属于电学基础题型，难度适中。
【难度系数】0.5

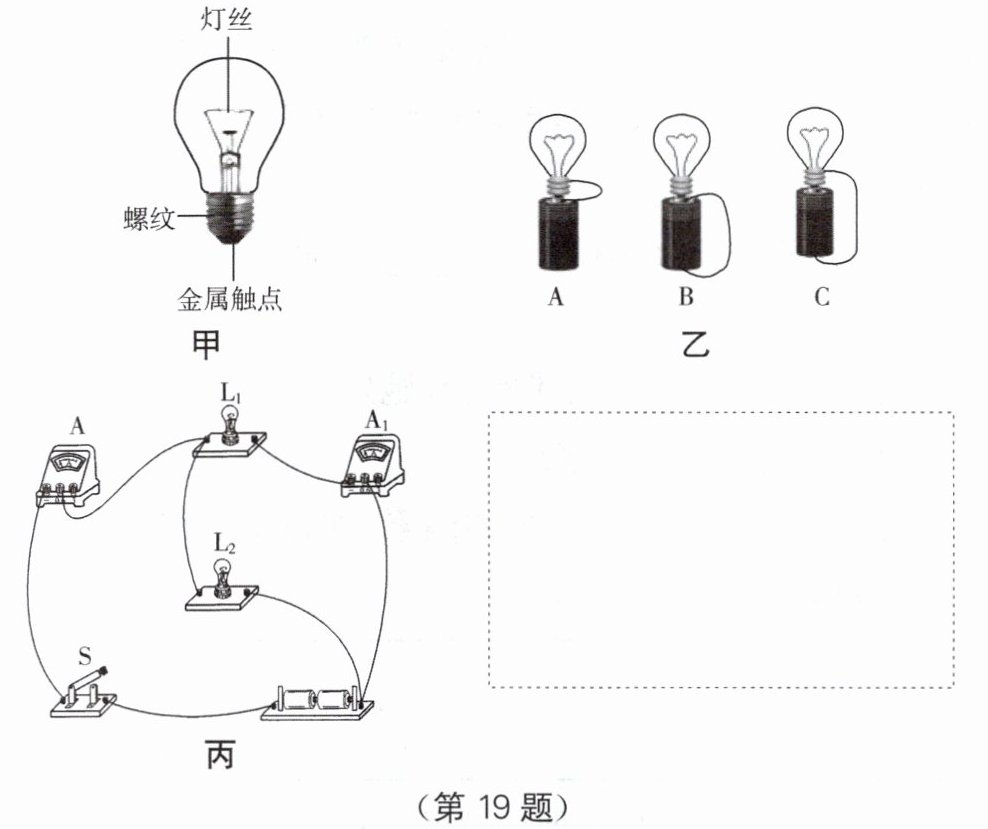

19. 小明进行电学实验前，先观察了小灯泡的结构，如图甲所示：
（1）他只用一根导线来“点亮”小灯泡，设计如图乙所示的三种电路，其中能让小灯泡发光的是图
（2）他用两个灯泡和两个电流表连接如图丙所示的电路，请画出该电路的电路图。
（3）在连接过程中开关应处于
（1）他只用一根导线来“点亮”小灯泡，设计如图乙所示的三种电路，其中能让小灯泡发光的是图
C
（填字母）。（2）他用两个灯泡和两个电流表连接如图丙所示的电路，请画出该电路的电路图。
（3）在连接过程中开关应处于
断开
状态，此时电流表Ⓐ测的是L₁和L₂
（选填“L₁”“L₂”或“L₁和L₂”）的电流。答案
19.(1) C (2)
(3) 断开 L₁和L₂解析
【分析】
本题围绕电学基础展开，分三小问：（1）需根据小灯泡发光的条件（灯丝形成通路），结合灯泡结构（金属触点、螺纹）判断乙图中能发光的电路；（2）分析丙图的电路连接方式，明确各元件位置，绘制对应电路图；（3）连接电路时开关的状态要求，以及干路电流表的测量对象，据此解答。
【解析】
（1）小灯泡发光的前提是灯丝所在电路为通路：图乙中，A的导线未连接灯泡的金属触点，电流无法通过灯丝；B的导线未形成有效通路，电流不能经灯丝；C中导线将灯泡螺纹与底座金属连通，电流可从金属触点流入灯丝，经螺纹、导线回到电源，形成通路，故能发光的是C。
（2）丙图中，L₁与L₂并联，电流表A₁测L₁支路电流，电流表A在干路，开关S控制整个电路，电源为电路供电，据此画出的电路图如参考答案所示。
（3）连接电路时，为避免短路损坏元件，开关应处于断开状态；电流表A位于干路，测量的是L₁和L₂的总电流。
【答案】
19.(1) C (2) (3) 断开 L₁和L₂
【知识点】
电路通路、并联电路、电流表使用
【点评】
本题结合小灯泡结构考查电路的基本知识点，涵盖通路判断、电路图绘制、电流表测量对象，属于电学基础题，注重对学生基础概念的应用考查。
【难度系数】
0.6
本题围绕电学基础展开，分三小问：（1）需根据小灯泡发光的条件（灯丝形成通路），结合灯泡结构（金属触点、螺纹）判断乙图中能发光的电路；（2）分析丙图的电路连接方式，明确各元件位置，绘制对应电路图；（3）连接电路时开关的状态要求，以及干路电流表的测量对象，据此解答。
【解析】
（1）小灯泡发光的前提是灯丝所在电路为通路：图乙中，A的导线未连接灯泡的金属触点，电流无法通过灯丝；B的导线未形成有效通路，电流不能经灯丝；C中导线将灯泡螺纹与底座金属连通，电流可从金属触点流入灯丝，经螺纹、导线回到电源，形成通路，故能发光的是C。
（2）丙图中，L₁与L₂并联，电流表A₁测L₁支路电流，电流表A在干路，开关S控制整个电路，电源为电路供电，据此画出的电路图如参考答案所示。
（3）连接电路时，为避免短路损坏元件，开关应处于断开状态；电流表A位于干路，测量的是L₁和L₂的总电流。
【答案】
19.(1) C (2)
(3) 断开 L₁和L₂【知识点】
电路通路、并联电路、电流表使用
【点评】
本题结合小灯泡结构考查电路的基本知识点，涵盖通路判断、电路图绘制、电流表测量对象，属于电学基础题，注重对学生基础概念的应用考查。
【难度系数】
0.6

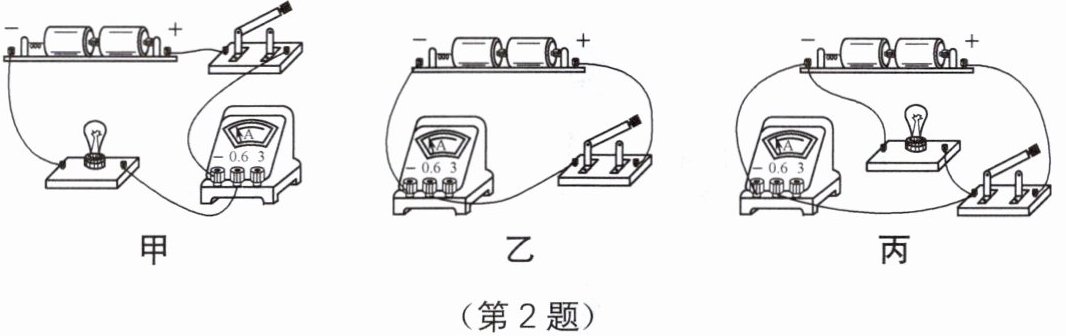

20. 在用电流表测电流的实验中，小明设计了如图甲所示的电路进行实验。
（1）连接电路前电流表的指针如图乙所示，则接下来应该进行的操作是
（2）已知闭合开关后电路中的电流约为0.4 A，在图甲中用笔画线代替导线，将电路连接完整。
（3）若小明正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为
（4）如果电流表的指针向左偏转，原因是
（1）连接电路前电流表的指针如图乙所示，则接下来应该进行的操作是
对电流表进行调零
。在连接电路时，开关应处于断开
状态。在完全不了解电路中电流大小时，应选择电流表的大
量程进行试触
来确定量程。（2）已知闭合开关后电路中的电流约为0.4 A，在图甲中用笔画线代替导线，将电路连接完整。
（3）若小明正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为
0.36
A。（4）如果电流表的指针向左偏转，原因是
电流表的正负接线柱接反了
。答案
20.(1) 对电流表进行调零 断开 大 试触 (2)
(3) 0.36 (4) 电流表的正负接线柱接反了解析
【分析】
本题围绕电流表测电流的实验展开，需掌握电流表的核心使用规则：使用前调零、连接时开关断开、未知电流选大量程试触、读数需对应量程分度值、指针反偏为正负接线柱接反。具体分析各小问：
(1) 连接电路前电流表指针未指零，需先调零；连接电路时开关断开是为防止短路损坏元件；未知电流时选大量程试触，避免超量程损坏电表。
(2) 电路为串联结构，电流约0.4A，需选0~0.6A量程，将电流表串联接入电路，保证电流正进负出。
(3) 电流表量程不同分度值不同，需根据所选量程读取指针对应的电流值。
(4) 电流表指针偏转方向与电流方向相关，左偏说明电流反向，对应接线柱接反。
【解析】
(1) 电流表使用前需调零，使指针对准零刻度线；连接电路时，为保护电路，开关应处于断开状态；完全不了解电流大小时，应选择电流表的大量程进行试触，根据试触结果确定合适量程，防止电流过大损坏电流表。
(2) 电路为串联电路，电流路径为：电源正极→开关→电流表→灯泡→电源负极，已知电流约0.4A，故电流表选0~0.6A量程，将电流表的“0.6”接线柱与灯泡的右接线柱连接，完成电路。
(3) 电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.2A后第8个小格，因此电流为0.2A + 8×0.02A = 0.36A。
(4) 电流表使用要求电流从正接线柱流入、负接线柱流出，若指针向左偏转，说明电流方向与电表要求相反，原因是电流表的正负接线柱接反了。
【答案】
(1) 对电流表进行调零；断开；大；试触 (2) (3) 0.36 (4) 电流表的正负接线柱接反了
【知识点】
电流表的使用、电流的测量、电路连接
【点评】
本题考查电流表的正确使用方法，涵盖实验操作细节、量程选择、读数及故障分析，是电学实验的基础题型，注重对实验规范的考查，难度适中。
【难度系数】
0.5
本题围绕电流表测电流的实验展开，需掌握电流表的核心使用规则：使用前调零、连接时开关断开、未知电流选大量程试触、读数需对应量程分度值、指针反偏为正负接线柱接反。具体分析各小问：
(1) 连接电路前电流表指针未指零，需先调零；连接电路时开关断开是为防止短路损坏元件；未知电流时选大量程试触，避免超量程损坏电表。
(2) 电路为串联结构，电流约0.4A，需选0~0.6A量程，将电流表串联接入电路，保证电流正进负出。
(3) 电流表量程不同分度值不同，需根据所选量程读取指针对应的电流值。
(4) 电流表指针偏转方向与电流方向相关，左偏说明电流反向，对应接线柱接反。
【解析】
(1) 电流表使用前需调零，使指针对准零刻度线；连接电路时，为保护电路，开关应处于断开状态；完全不了解电流大小时，应选择电流表的大量程进行试触，根据试触结果确定合适量程，防止电流过大损坏电流表。
(2) 电路为串联电路，电流路径为：电源正极→开关→电流表→灯泡→电源负极，已知电流约0.4A，故电流表选0~0.6A量程，将电流表的“0.6”接线柱与灯泡的右接线柱连接，完成电路。
(3) 电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.2A后第8个小格，因此电流为0.2A + 8×0.02A = 0.36A。
(4) 电流表使用要求电流从正接线柱流入、负接线柱流出，若指针向左偏转，说明电流方向与电表要求相反，原因是电流表的正负接线柱接反了。
【答案】
(1) 对电流表进行调零；断开；大；试触 (2)
(3) 0.36 (4) 电流表的正负接线柱接反了【知识点】
电流表的使用、电流的测量、电路连接
【点评】
本题考查电流表的正确使用方法，涵盖实验操作细节、量程选择、读数及故障分析，是电学实验的基础题型，注重对实验规范的考查，难度适中。
【难度系数】
0.5
