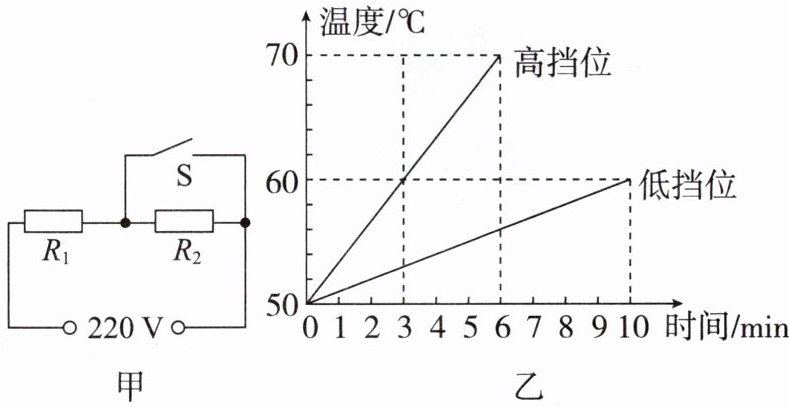

6.一款养生壶的简化电路图如图甲所示，S是温控开关，$R_1$、$R_2$是两个电阻不变的加热电阻丝的电阻。养生壶的高挡位功率$P_1=550\ \mathrm{W}$，低挡位功率$P_2=220\ \mathrm{W}$。养生壶正常工作时，分别用高挡位和低挡位给质量为2 kg的水加热，水温随时间变化的图像如图乙所示，水的比热容为$4.2×10^3\ \mathrm{J/(kg·℃)}$，下列说法正确的是（）


A.S断开时，养生壶处于高挡位工作
B.加热电阻丝的电阻$R_2$为$220\ \Omega$
C.用高挡位将水加热6 min，水吸收的热量为$1.98×10^5\ \mathrm{J}$
D.用低挡位给水加热时的加热效率约为63.6%

6.D

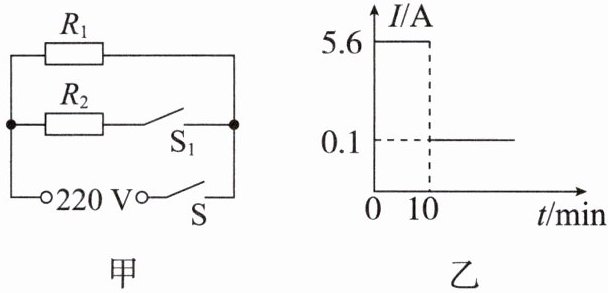

7.某电饭煲内部电路简图如图甲所示，S为总开关，S₁为自动控制开关。某同学用仪表测量出了该电饭煲煮饭和保温全过程的电流随时间变化的图像如图乙所示。电饭煲的工作电压恒为220 V，当开关S、S₁均闭合时，电饭煲处于加热挡，该挡位功率为 W，定值电阻的电阻R₂为 Ω。

7.1 232 40
