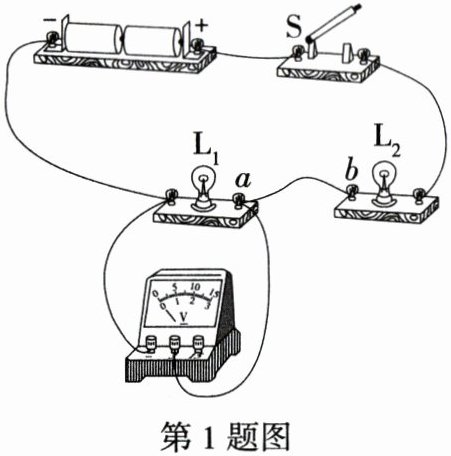

1. 核心素养 物理观念「2026北京西城月考，★☆」如图所示的电路中，改
L₁和L₂为规格相同的小灯泡。闭合开关S，L₁、L₂均不发光，电压表无示数。若电路中只有一处故障，则电路故障可能是
（
A.L₁短路
B.电压表损坏
C.L₁断路
D.导线ab断路
第1题图 第2题图
L₁和L₂为规格相同的小灯泡。闭合开关S，L₁、L₂均不发光，电压表无示数。若电路中只有一处故障，则电路故障可能是
（
D
）A.L₁短路
B.电压表损坏
C.L₁断路
D.导线ab断路
第1题图 第2题图
答案
1.D 由图可知,小灯泡L₁、L₂串联接入电路,电压表测量L₁两端的电压。若小灯泡L₁短路,则小灯泡L₁不发光,小灯泡L₂发光,电压表无示数,故A不符合题意;若电压表损坏,则电压表无示数,两小灯泡正常发光,故B不符合题意;若小灯泡L₁断路,则两小灯泡均不发光,电压表有示数,故C不符合题意;若导线ab断路,两小灯泡都不发光,电压表无示数,故D符合题意。
解析
【分析】首先明确电路结构：L₁与L₂串联，电压表并联在L₁两端，测量L₁的电压。闭合开关后两灯均不发光，说明电路为断路故障（若为短路，至少一个灯发光），且电压表无示数，需结合各选项故障逐一分析是否符合题目现象。
【解析】由图可知，L₁和L₂串联，电压表测L₁两端电压。逐一分析选项：
A. 若L₁短路：L₁不发光，电路通路，L₂会发光，电压表被短路无示数，但题目中两灯均不发光，不符合，排除A；
B. 若电压表损坏：电压表无示数，但电路为通路，L₁、L₂应正常发光，不符合两灯不发光的现象，排除B；
C. 若L₁断路：电路断路，两灯都不发光，此时电压表串联在电路中，测电源电压，电压表有示数，不符合电压表无示数的现象，排除C；
D. 若导线ab断路：整个电路断路，两灯都不发光；电压表两端无法连通电源，因此电压表无示数，符合题目现象，故选D。
【答案】D
【知识点】串联电路故障分析、电压表的使用
【点评】本题考查串联电路故障的判断，需结合电路结构和电压表的工作特点分析故障，核心是区分断路、短路时的电路状态及电表示数变化。
【难度系数】0.5
【解析】由图可知，L₁和L₂串联，电压表测L₁两端电压。逐一分析选项：
A. 若L₁短路：L₁不发光，电路通路，L₂会发光，电压表被短路无示数，但题目中两灯均不发光，不符合，排除A；
B. 若电压表损坏：电压表无示数，但电路为通路，L₁、L₂应正常发光，不符合两灯不发光的现象，排除B；
C. 若L₁断路：电路断路，两灯都不发光，此时电压表串联在电路中，测电源电压，电压表有示数，不符合电压表无示数的现象，排除C；
D. 若导线ab断路：整个电路断路，两灯都不发光；电压表两端无法连通电源，因此电压表无示数，符合题目现象，故选D。
【答案】D
【知识点】串联电路故障分析、电压表的使用
【点评】本题考查串联电路故障的判断，需结合电路结构和电压表的工作特点分析故障，核心是区分断路、短路时的电路状态及电表示数变化。
【难度系数】0.5

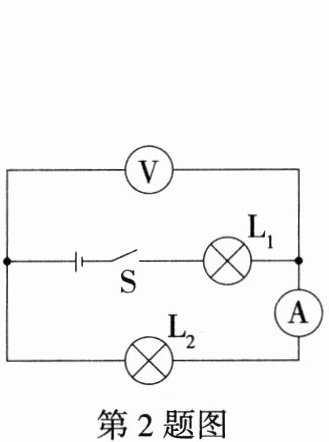

2.「2026福建南平期中，★☆」如图所示，闭合开关S后，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$都发光，两电表均有示数，突然有一个灯泡熄灭，电流表和电压表示数都比原来大，以下对电路故障的分析正确的是（
A.灯泡$\mathrm{L}_1$短路
B.灯泡$\mathrm{L}_2$短路
C.灯泡$\mathrm{L}_1$断路
D.灯泡$\mathrm{L}_2$断路
A
）A.灯泡$\mathrm{L}_1$短路
B.灯泡$\mathrm{L}_2$短路
C.灯泡$\mathrm{L}_1$断路
D.灯泡$\mathrm{L}_2$断路
答案
2.A 由图可知,开关S闭合后,灯泡L₁、L₂串联接入电路,电流表测量电路中的电流,电压表测量灯泡L₂两端的电压。由串联电路电压规律可知,此时电压表示数小于电源电压;一个灯泡突然熄灭,电流表和电压表示数均变大,说明电路中没有断路,若灯泡L₂发生短路,电压表无示数,说明电路故障是灯泡L₁发生短路,电压表测量电源电压,示数变大,电路总电阻变小,电路中的电流变大,故A正确。
解析
【分析】首先明确电路结构：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测电路中的电流，电压表测$\mathrm{L}_2$两端的电压。接下来根据故障现象（一个灯泡熄灭，电流表、电压表示数均变大）分析：若电路断路，电流表无示数，与“电流表示数变大”矛盾，故先排除断路故障；再结合短路故障对电表示数的影响，判断正确选项。
【解析】由图可知，开关闭合后，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表测量电路中的电流，电压表测量$\mathrm{L}_2$两端的电压。
1. 若电路发生断路故障，电流表将无示数，不符合“电流表示数比原来大”的条件，因此排除$\mathrm{L}_1$断路（选项C）和$\mathrm{L}_2$断路（选项D）。
2. 若$\mathrm{L}_2$短路（选项B），电压表被短路，示数变为0，比原来（$\mathrm{L}_2$两端电压）小，不符合“电压表示数比原来大”，故B错误。
3. 若$\mathrm{L}_1$短路（选项A），电路总电阻由$R_1+R_2$变为$R_2$，总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变大，电流表示数变大；原来电压表测$\mathrm{L}_2$两端电压（小于电源电压），$\mathrm{L}_1$短路后，电压表相当于测电源电压，示数变大；此时$\mathrm{L}_1$因短路熄灭，$\mathrm{L}_2$仍发光，符合“一个灯泡熄灭，两表示数都变大”的条件，故A正确。
【答案】A
【知识点】串联电路故障分析、电流表与电压表的使用、欧姆定律
【点评】本题结合串联电路考查故障判断，需要熟练掌握电流表、电压表在电路中的作用，通过电表示数变化推导故障类型，难度中等，属于基础应用类题目。
【难度系数】0.5
【解析】由图可知，开关闭合后，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表测量电路中的电流，电压表测量$\mathrm{L}_2$两端的电压。
1. 若电路发生断路故障，电流表将无示数，不符合“电流表示数比原来大”的条件，因此排除$\mathrm{L}_1$断路（选项C）和$\mathrm{L}_2$断路（选项D）。
2. 若$\mathrm{L}_2$短路（选项B），电压表被短路，示数变为0，比原来（$\mathrm{L}_2$两端电压）小，不符合“电压表示数比原来大”，故B错误。
3. 若$\mathrm{L}_1$短路（选项A），电路总电阻由$R_1+R_2$变为$R_2$，总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变大，电流表示数变大；原来电压表测$\mathrm{L}_2$两端电压（小于电源电压），$\mathrm{L}_1$短路后，电压表相当于测电源电压，示数变大；此时$\mathrm{L}_1$因短路熄灭，$\mathrm{L}_2$仍发光，符合“一个灯泡熄灭，两表示数都变大”的条件，故A正确。
【答案】A
【知识点】串联电路故障分析、电流表与电压表的使用、欧姆定律
【点评】本题结合串联电路考查故障判断，需要熟练掌握电流表、电压表在电路中的作用，通过电表示数变化推导故障类型，难度中等，属于基础应用类题目。
【难度系数】0.5

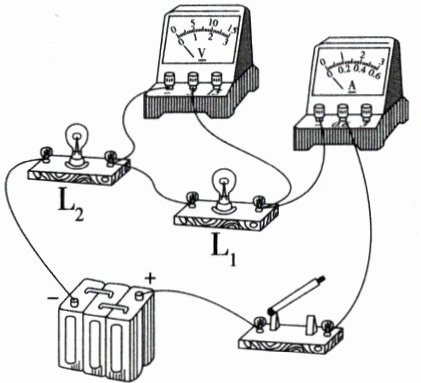

3.「2025江西宜春袁州期中，★★☆」某同学采用如图所示电路做电学实验，闭合开关后，出现一处电路故障，以下分析中正确的是
（
A.若电流表无示数，电压表有示数，则$\mathrm{L}_1$可能断路
B.若电流表无示数，电压表无示数，则$\mathrm{L}_2$可能短路
C.若电流表有示数，电压表无示数，则$\mathrm{L}_2$可能断路
D.若电流表有示数，电压表无示数，则$\mathrm{L}_1$可能断路
（
A
）A.若电流表无示数，电压表有示数，则$\mathrm{L}_1$可能断路
B.若电流表无示数，电压表无示数，则$\mathrm{L}_2$可能短路
C.若电流表有示数，电压表无示数，则$\mathrm{L}_2$可能断路
D.若电流表有示数，电压表无示数，则$\mathrm{L}_1$可能断路
答案
3.A 如图所示,两灯串联,电压表测L₁两端的电压,电流表测量电路中的电流;若L₁断路,电流表无示数,电压表有示数;若L₂短路,电流表、电压表都有示数;若L₂断路,电流表、电压表都没有示数;故选A。
解析
【分析】首先明确电路结构：由图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测量电路中的电流，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$两端的电压。串联电路故障通常为断路或短路，需根据电流表、电压表的示数判断故障类型：电流表无示数说明电路断路，电流表有示数说明电路通路（故障为短路）；电压表有示数说明电压表两端能接到电源两极，电压表无示数说明电压表两端不能接到电源两极或被短路。再逐一分析各选项对应的故障现象是否匹配。
【解析】根据电路连接：$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测电路电流，电压表测$\mathrm{L}_1$两端电压。
选项A：若$\mathrm{L}_1$断路，整个电路断开，电流表无示数；此时电压表通过$\mathrm{L}_2$连接到电源两极，测电源电压，电压表有示数，符合“电流表无示数，电压表有示数”，故A正确。
选项B：若$\mathrm{L}_2$短路，电路为通路，电流表有示数，电压表测$\mathrm{L}_1$两端电压（等于电源电压），电压表有示数，与选项中“电流表无示数，电压表无示数”不符，故B错误。
选项C：若$\mathrm{L}_2$断路，整个电路断开，电流表无示数，电压表无法接到电源两极，电压表无示数，与选项中“电流表有示数，电压表无示数”不符，故C错误。
选项D：若$\mathrm{L}_1$断路，电流表无示数，电压表有示数，与选项中“电流表有示数，电压表无示数”不符，故D错误。
【答案】A
【知识点】串联电路故障分析、电流表和电压表的使用
【点评】本题结合实物电路考查串联电路故障分析，需先明确电表的测量对象，再根据断路、短路时电表的示数特点判断故障，是电学基础题型，难度适中。
【难度系数】0.5
【解析】根据电路连接：$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测电路电流，电压表测$\mathrm{L}_1$两端电压。
选项A：若$\mathrm{L}_1$断路，整个电路断开，电流表无示数；此时电压表通过$\mathrm{L}_2$连接到电源两极，测电源电压，电压表有示数，符合“电流表无示数，电压表有示数”，故A正确。
选项B：若$\mathrm{L}_2$短路，电路为通路，电流表有示数，电压表测$\mathrm{L}_1$两端电压（等于电源电压），电压表有示数，与选项中“电流表无示数，电压表无示数”不符，故B错误。
选项C：若$\mathrm{L}_2$断路，整个电路断开，电流表无示数，电压表无法接到电源两极，电压表无示数，与选项中“电流表有示数，电压表无示数”不符，故C错误。
选项D：若$\mathrm{L}_1$断路，电流表无示数，电压表有示数，与选项中“电流表有示数，电压表无示数”不符，故D错误。
【答案】A
【知识点】串联电路故障分析、电流表和电压表的使用
【点评】本题结合实物电路考查串联电路故障分析，需先明确电表的测量对象，再根据断路、短路时电表的示数特点判断故障，是电学基础题型，难度适中。
【难度系数】0.5
