1 关于电流表和电压表的使用方法，下列说法正确的是 （
A.一般先用较小的测量范围进行试触

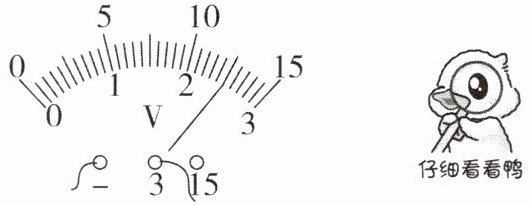

B.图中电压表的示数是2.5 V
C.电流表必须和被测的用电器并联
D.都要让电流从“-”接线柱流进电表
B
）A.一般先用较小的测量范围进行试触
B.图中电压表的示数是2.5 V
C.电流表必须和被测的用电器并联
D.都要让电流从“-”接线柱流进电表
答案
1.B 【解析】在测未知电流或电压时，通常先用较大的测量范围进行试触，故A错误;图中电压表选择的是0~3 V的测量范围，分度值是0.1 V，示数是2.5 V，故B正确;电流表必须和被测的用电器串联，而不是并联，故C错误;电压表和电流表在使用时，都要让电流从“+”接线柱流进电表，故D错误。故选B。
解析
【分析】本题考查电流表和电压表的使用规则，需逐一分析每个选项的正误：回忆电表试触原则、量程读数方法、连接方式及电流方向要求，结合各选项内容判断对错。
【解析】逐一分析选项：
选项A：测量未知电流或电压时，为避免电表损坏，应先用较大量程试触，而非较小量程，故A错误；
选项B：图中电压表选用0~3V量程，该量程分度值为0.1V，指针指向2.5V位置，因此示数为2.5V，故B正确；
选项C：电流表必须与被测用电器串联，电压表才需并联，故C错误；
选项D：电表使用时，电流需从“+”接线柱流入、“-”接线柱流出，故D错误。综上，正确答案为B。
【答案】B
【知识点】电压表的使用、电流表的使用
【点评】本题考查电学中电表的基础使用规则，属于常规基础题，要求学生熟练掌握电流表和电压表的量程选择、连接方式、电流方向等知识点。
【难度系数】0.6
【解析】逐一分析选项：
选项A：测量未知电流或电压时，为避免电表损坏，应先用较大量程试触，而非较小量程，故A错误；
选项B：图中电压表选用0~3V量程，该量程分度值为0.1V，指针指向2.5V位置，因此示数为2.5V，故B正确；
选项C：电流表必须与被测用电器串联，电压表才需并联，故C错误；
选项D：电表使用时，电流需从“+”接线柱流入、“-”接线柱流出，故D错误。综上，正确答案为B。
【答案】B
【知识点】电压表的使用、电流表的使用
【点评】本题考查电学中电表的基础使用规则，属于常规基础题，要求学生熟练掌握电流表和电压表的量程选择、连接方式、电流方向等知识点。
【难度系数】0.6

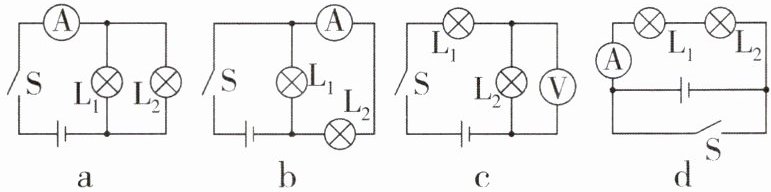

2[中]对于如图所示的四个电路图，开关闭合后，下列说法中正确的是（
A.图a中，电流表测量的是通过灯$\mathrm{L}_1$的电流
B.图b中，电流表与灯$\mathrm{L}_1$是串联的
C.图c中，电压表测灯$\mathrm{L}_2$两端电压
D.图d中，电流表示数不变
C
）A.图a中，电流表测量的是通过灯$\mathrm{L}_1$的电流
B.图b中，电流表与灯$\mathrm{L}_1$是串联的
C.图c中，电压表测灯$\mathrm{L}_2$两端电压
D.图d中，电流表示数不变
答案
2.C 【解析】
图a中L₁、L₂并联，电流表在干路上，电流表测量电路中的总电流，A错误
图b中，电流从电源正极出来后，一条支路过L₁回到电源负极，另一条支路过电流表和L₂回到电源负极，电流表与L₁不是串联的，B错误
图c中两灯串联，电压表并联在L₂两端，测量L₂两端的电压，C正确
图d中，开关闭合之前，两灯串联，电流表测量电路中的电流，电流表有示数，开关闭合后，电源正极与负极直接相连，两灯及电流表被短路，电流表示数为0，开关闭合后电流表示数发生变化，D错误
图a中L₁、L₂并联，电流表在干路上，电流表测量电路中的总电流，A错误
图b中，电流从电源正极出来后，一条支路过L₁回到电源负极，另一条支路过电流表和L₂回到电源负极，电流表与L₁不是串联的，B错误
图c中两灯串联，电压表并联在L₂两端，测量L₂两端的电压，C正确
图d中，开关闭合之前，两灯串联，电流表测量电路中的电流，电流表有示数，开关闭合后，电源正极与负极直接相连，两灯及电流表被短路，电流表示数为0，开关闭合后电流表示数发生变化，D错误
解析
【分析】
本题考查串并联电路的判断及电流表、电压表的使用规则，解题思路为：先分析每个电路图的连接方式，再判断电流表的测量对象、电压表的测量对象，逐一验证各选项的正误。
【解析】
图a：$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表接在干路，测量的是干路总电流，并非$\mathrm{L}_1$的电流，故A错误；
图b：$\mathrm{L}_1$在一条支路，电流表与$\mathrm{L}_2$在另一条支路，电流表未与$\mathrm{L}_1$串联，故B错误；
图c：$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压，故C正确；
图d：开关断开时，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表测电路电流；开关闭合后，电源被短路，电流表和灯泡均被短路，电流表示数变为0，电流表示数发生变化，故D错误。
【答案】
C
【知识点】
串并联电路判断、电流表使用、电压表使用
【点评】
本题是对电路基础连接和电表使用的常规考查，需准确判断电路结构与电表测量对象，属于中等难度的电路分析题。
【难度系数】
0.6
本题考查串并联电路的判断及电流表、电压表的使用规则，解题思路为：先分析每个电路图的连接方式，再判断电流表的测量对象、电压表的测量对象，逐一验证各选项的正误。
【解析】
图a：$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表接在干路，测量的是干路总电流，并非$\mathrm{L}_1$的电流，故A错误；
图b：$\mathrm{L}_1$在一条支路，电流表与$\mathrm{L}_2$在另一条支路，电流表未与$\mathrm{L}_1$串联，故B错误；
图c：$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压，故C正确；
图d：开关断开时，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表测电路电流；开关闭合后，电源被短路，电流表和灯泡均被短路，电流表示数变为0，电流表示数发生变化，故D错误。
【答案】
C
【知识点】
串并联电路判断、电流表使用、电压表使用
【点评】
本题是对电路基础连接和电表使用的常规考查，需准确判断电路结构与电表测量对象，属于中等难度的电路分析题。
【难度系数】
0.6

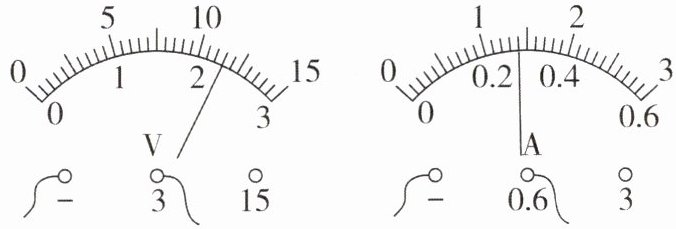

3[中]如图所示,电压表的示数为
2.3
V,电流表的示数为0.28
A。答案
3.2.3 0.28 【解析】由图知电压表测量范围为0~3 V，分度值为0.1 V，故此时电压表示数为2.3 V;电流表测量范围为0~0.6 A，分度值为0.02 A，故此时电流表示数为0.28 A。
解析
【分析】读取电表示数时，首先要明确电表所选的量程，再根据量程确定分度值，最后结合指针位置计算示数。本题中，电压表接线柱接“-”和“3”，量程为0~3V；电流表接线柱接“-”和“0.6”，量程为0~0.6A，据此分别读数。
【解析】①电压表：量程为0~3V，分度值是0.1V，指针位于2V后第3个小格，故电压表示数为2V + 3×0.1V = 2.3V；②电流表：量程为0~0.6A，分度值是0.02A，指针位于0.2A后第4个小格，故电流表示数为0.2A + 4×0.02A = 0.28A。
【答案】2.3；0.28
【知识点】电压表读数、电流表读数
【点评】本题是电学中电表读数的基础题，核心是掌握量程与分度值的对应关系，难度适中，属于学生应掌握的基础内容。
【难度系数】0.5
【解析】①电压表：量程为0~3V，分度值是0.1V，指针位于2V后第3个小格，故电压表示数为2V + 3×0.1V = 2.3V；②电流表：量程为0~0.6A，分度值是0.02A，指针位于0.2A后第4个小格，故电流表示数为0.2A + 4×0.02A = 0.28A。
【答案】2.3；0.28
【知识点】电压表读数、电流表读数
【点评】本题是电学中电表读数的基础题，核心是掌握量程与分度值的对应关系，难度适中，属于学生应掌握的基础内容。
【难度系数】0.5

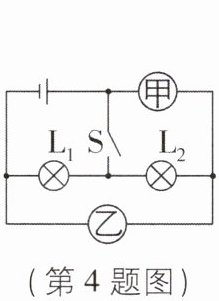

4[中]如图所示，当开关S闭合后，要使灯$L_1$、$L_2$并联，则（
A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电压表，乙是电流表
D.甲是电流表，乙是电压表
（第4题图）
（第5题图）
C
）A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电压表，乙是电流表
D.甲是电流表，乙是电压表
（第4题图）（第5题图）
答案
4.C 【解析】开关S闭合后，要使灯L₁、L₂并联，则电流必须从电源正极出发，分别流过L₁、L₂，汇合后流回电源负极，因此甲是相当于断路的电压表，乙是相当于导线的电流表。
解析
【分析】要使灯$L_1$、$L_2$并联，需依据并联电路的特点：电流从电源正极流出后分为两条独立支路，分别经过$L_1$和$L_2$，最终汇合回到电源负极。结合电流表（相当于导线）、电压表（相当于断路）的作用，分析甲、乙电表的类型：若甲为电流表，会短路$L_2$，电流不经过$L_2$；若乙为电压表，$L_2$所在支路无法形成回路，因此需让甲相当于断路（电压表）、乙相当于导线（电流表），才能让两灯各自形成独立支路，实现并联。
【解析】开关$S$闭合后，要使$L_1$、$L_2$并联，电流路径应为：电源正极流出后，一条支路经$L_1$回到电源负极，另一条支路经$L_2$、乙回到电源负极。因此，甲所在支路不能让电流通过（避免短路$L_2$），故甲为相当于断路的电压表；乙所在支路需让电流通过，故乙为相当于导线的电流表。
【答案】C
【知识点】并联电路、电流表与电压表的使用
【点评】本题考查并联电路的判断及电表的作用，核心是明确电流表相当于导线、电压表相当于断路，结合电流路径分析电表类型，难度适中。
【难度系数】0.5
【解析】开关$S$闭合后，要使$L_1$、$L_2$并联，电流路径应为：电源正极流出后，一条支路经$L_1$回到电源负极，另一条支路经$L_2$、乙回到电源负极。因此，甲所在支路不能让电流通过（避免短路$L_2$），故甲为相当于断路的电压表；乙所在支路需让电流通过，故乙为相当于导线的电流表。
【答案】C
【知识点】并联电路、电流表与电压表的使用
【点评】本题考查并联电路的判断及电表的作用，核心是明确电流表相当于导线、电压表相当于断路，结合电流路径分析电表类型，难度适中。
【难度系数】0.5

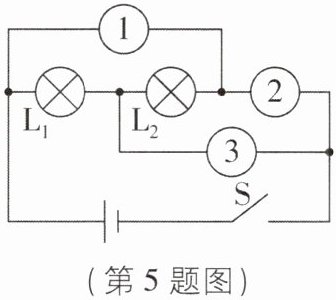

5[2026 山东淄博期中,中]如图所示,闭合开关时两个灯泡都能发光。则关于①、②和③三个电表(电流表或电压表),下列判断正确的是 (
A.若①是电流表,则②和③是电压表
B.若①和③是电压表,则②也是电压表
C.若①是电流表,则②是电压表,③是电流表
D.若①和②是电流表,则③是电压表
C
)A.若①是电流表,则②和③是电压表
B.若①和③是电压表,则②也是电压表
C.若①是电流表,则②是电压表,③是电流表
D.若①和②是电流表,则③是电压表
答案
5.C 【解析】由图可知，闭合开关时两个灯泡都能发光，若①是电流表，则②是电压表，③是电流表，两灯并联，故A错误，C正确;若①和③是电压表，则②是电流表，故B错误;若①和②是电流表，则电源将被短路，故D错误。
解析
【分析】要使两个灯泡都发光，电路需为通路且无短路。电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。需结合电表特点，逐个分析选项，判断各电表类型时是否能形成两灯的通路，且不造成电源短路。
【解析】首先明确：电流表内阻极小，相当于导线，串联在电路中测电流；电压表内阻极大，相当于开路，并联在电路中测电压。
选项A：若①是电流表，②和③是电压表。此时②、③为电压表（相当于开路），电流无法通过③回到电源负极，电路断路，两灯都不发光，A错误。
选项B：若①和③是电压表，②也是电压表。三个电表均为开路，整个电路无电流，两灯都不发光，B错误。
选项C：若①是电流表，②是电压表，③是电流表。此时电流从电源正极出发分为两路：一路经L₁→电流表③→开关→电源负极；另一路经电流表①→L₂→电流表③→开关→电源负极，两灯并联，均有电流通过，都发光，且②为电压表（相当于开路），不会短路，C正确。
选项D：若①和②是电流表，③是电压表。此时①、②为电流表，直接连通电源正负极，造成电源短路，两灯都不发光，D错误。
【答案】C
【知识点】电流表与电压表的使用、电路通路与短路判断
【点评】本题考查电流表和电压表在电路中的作用，核心是掌握“电流表相当于导线、电压表相当于开路”的特点，通过分析电流路径判断电路是否正常工作，需注意避免电源短路，属于中等难度的电路分析题。
【难度系数】0.4
【解析】首先明确：电流表内阻极小，相当于导线，串联在电路中测电流；电压表内阻极大，相当于开路，并联在电路中测电压。
选项A：若①是电流表，②和③是电压表。此时②、③为电压表（相当于开路），电流无法通过③回到电源负极，电路断路，两灯都不发光，A错误。
选项B：若①和③是电压表，②也是电压表。三个电表均为开路，整个电路无电流，两灯都不发光，B错误。
选项C：若①是电流表，②是电压表，③是电流表。此时电流从电源正极出发分为两路：一路经L₁→电流表③→开关→电源负极；另一路经电流表①→L₂→电流表③→开关→电源负极，两灯并联，均有电流通过，都发光，且②为电压表（相当于开路），不会短路，C正确。
选项D：若①和②是电流表，③是电压表。此时①、②为电流表，直接连通电源正负极，造成电源短路，两灯都不发光，D错误。
【答案】C
【知识点】电流表与电压表的使用、电路通路与短路判断
【点评】本题考查电流表和电压表在电路中的作用，核心是掌握“电流表相当于导线、电压表相当于开路”的特点，通过分析电流路径判断电路是否正常工作，需注意避免电源短路，属于中等难度的电路分析题。
【难度系数】0.4

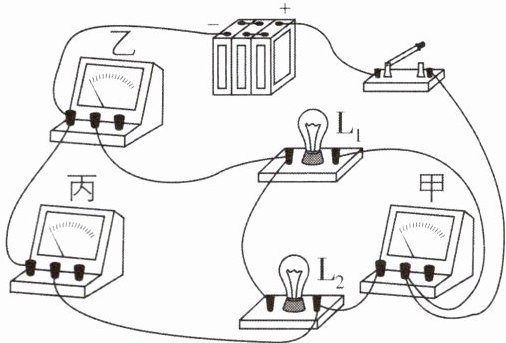

6[2025山东烟台中考,偏难](多选)如图所示,闭合开关,两个小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均能发光。下列关于该电路的分析正确的是 (
A.若甲为电流表,则两灯一定并联
B.若乙为电流表,则乙测通过$\mathrm{L}_1$的电流
C.若丙为电流表,则丙测通过$\mathrm{L}_1$的电流
D.若甲为电流表,则乙可能为电压表
AC
)A.若甲为电流表,则两灯一定并联
B.若乙为电流表,则乙测通过$\mathrm{L}_1$的电流
C.若丙为电流表,则丙测通过$\mathrm{L}_1$的电流
D.若甲为电流表,则乙可能为电压表
答案
6.AC 【解析】若甲为电流表，电流从电源正极流出，分别经过电流表甲和L₁，由于灯泡L₂能发光，因此电流流经L₂后与通过L₁的电流汇合，然后经过乙回到电源负极，所以两灯一定并联，乙为电流表，丙为电压表，故A正确，D错误。若乙为电流表，则乙在干路上，测的是干路电流，而不是通过L₁的电流，故B错误。若丙为电流表，因为两灯泡均能发光，所以L₁和L₂是串联的，甲和乙均为电压表，丙测串联电路中的电流，也是测通过L₁的电流，故C正确。故选AC。
解析
【分析】
要判断各选项的正确性，需明确电流表相当于导线、电压表相当于断路的特点，通过假设甲、乙、丙为电流表或电压表，分析电流的路径，确定电路的连接方式（串联/并联）以及各电表的测量对象，逐一验证选项。
【解析】
选项A：若甲为电流表，电流表相当于导线，电流从电源正极流出，经开关后分为两条支路：一条支路经电流表甲、灯泡$\mathrm{L}_2$；另一条支路经灯泡$\mathrm{L}_1$，两条支路的电流汇合后经乙回到电源负极，因此两灯为并联，故A正确。
选项B：若乙为电流表，电流表相当于导线，此时电流路径为：电源正极→开关→$\mathrm{L}_1$→乙→$\mathrm{L}_2$→电源负极，两灯串联，乙在干路，测的是干路电流，并非仅通过$\mathrm{L}_1$的电流，故B错误。
选项C：若丙为电流表，电流表相当于导线，此时电流路径为：电源正极→开关→$\mathrm{L}_1$→丙→$\mathrm{L}_2$→电源负极，两灯串联，丙串联在电路中，测串联电路的电流，也就是通过$\mathrm{L}_1$的电流，故C正确。
选项D：若甲为电流表，若乙为电压表，电压表相当于断路，则$\mathrm{L}_1$所在支路无法形成闭合回路，$\mathrm{L}_1$不能发光，与题目中两灯均发光矛盾，因此乙不可能为电压表，故D错误。
【答案】
AC
【知识点】
电路串并联判断；电流表与电压表的使用
【点评】
本题是电路分析的典型题，核心是利用电流表、电压表的特性分析电流路径，判断电路连接方式和电表测量对象，对学生的电路逻辑分析能力要求较高，需熟练掌握电表作用及电路路径分析方法。
【难度系数】
0.3
要判断各选项的正确性，需明确电流表相当于导线、电压表相当于断路的特点，通过假设甲、乙、丙为电流表或电压表，分析电流的路径，确定电路的连接方式（串联/并联）以及各电表的测量对象，逐一验证选项。
【解析】
选项A：若甲为电流表，电流表相当于导线，电流从电源正极流出，经开关后分为两条支路：一条支路经电流表甲、灯泡$\mathrm{L}_2$；另一条支路经灯泡$\mathrm{L}_1$，两条支路的电流汇合后经乙回到电源负极，因此两灯为并联，故A正确。
选项B：若乙为电流表，电流表相当于导线，此时电流路径为：电源正极→开关→$\mathrm{L}_1$→乙→$\mathrm{L}_2$→电源负极，两灯串联，乙在干路，测的是干路电流，并非仅通过$\mathrm{L}_1$的电流，故B错误。
选项C：若丙为电流表，电流表相当于导线，此时电流路径为：电源正极→开关→$\mathrm{L}_1$→丙→$\mathrm{L}_2$→电源负极，两灯串联，丙串联在电路中，测串联电路的电流，也就是通过$\mathrm{L}_1$的电流，故C正确。
选项D：若甲为电流表，若乙为电压表，电压表相当于断路，则$\mathrm{L}_1$所在支路无法形成闭合回路，$\mathrm{L}_1$不能发光，与题目中两灯均发光矛盾，因此乙不可能为电压表，故D错误。
【答案】
AC
【知识点】
电路串并联判断；电流表与电压表的使用
【点评】
本题是电路分析的典型题，核心是利用电流表、电压表的特性分析电流路径，判断电路连接方式和电表测量对象，对学生的电路逻辑分析能力要求较高，需熟练掌握电表作用及电路路径分析方法。
【难度系数】
0.3
