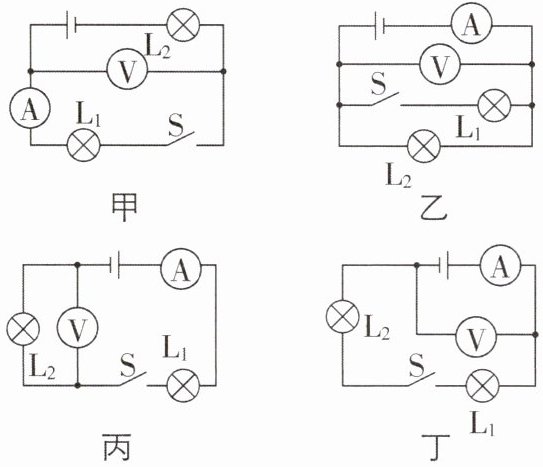

1[中]如图所示的电路中,开关由闭合到断开,其中电压表示数不变的是 ()


A.甲、乙
B.乙、丁
C.甲、丙、丁
D.甲、乙、丁

1.B 【解析】甲：开关闭合时，L₁、L₂串联，电压表测量L₁两端的电压，电流表测量电路中的电流；开关断开时，电压表测量的是电源电压，即电压表示数变大。乙：开关闭合时，L₁、L₂并联，电压表测量电源电压，电流表测量干路中的电流；开关断开时，电压表测电源电压，示数保持不变。丙：开关闭合时，L₁、L₂串联，电压表测量L₂两端的电压，电流表测量电路中的电流；开关断开时，整个电路断开，电流表和电压表示数都变为零。丁：开关闭合时，L₁、L₂串联，电压表测量电源电压，电流表测量电路中的电流；开关断开时，电压表测量电源电压，示数保持不变。可见，电压表示数不变的电路是乙、丁。

【分析】
要解决此题，需逐个分析甲、乙、丙、丁四个电路，分别明确开关闭合和断开时电压表的测量对象，对比电压表示数是否变化，最终确定符合条件的电路，再对应选项得出答案。
【解析】
1. 甲电路：开关闭合时，L₁、L₂串联，电压表测L₁两端的电压，其示数小于电源电压；开关断开时，电压表通过L₂与电源两极相连，测电源电压，电压表示数变大，不符合要求。
2. 乙电路：开关闭合时，L₁、L₂并联，电压表并联在电源两端，测电源电压；开关断开时，电压表仍并联在电源两端，测电源电压，电压表示数不变，符合要求。
3. 丙电路：开关闭合时，L₁、L₂串联，电压表测L₂两端的电压，其示数小于电源电压；开关断开时，电路断路，电压表两端无通路，示数变为0，电压表示数变化，不符合要求。
4. 丁电路：开关闭合时，L₁、L₂串联，电压表并联在电源两端，测电源电压；开关断开时，电压表仍能连接到电源两极，测电源电压，电压表示数不变，符合要求。
综上，电压表示数不变的是乙、丁，对应选项B。
【答案】
B
【知识点】
串联电路、并联电路、电压表使用
【点评】
本题考查电路分析与电压表的使用，需准确判断开关通断时电压表的测量对象，逐一分析各电路的电压表示数变化，是中等难度的电路分析题。
【难度系数】
0.5

2[2025 山东菏泽期中,中]关于如图所示的电路,开关闭合,下列说法正确的是 ()

A.L₁与L₂并联
B.V₁测电源电压
C.V₂测L₁两端电压
D.V₃测L₂两端电压

2.D 【解析】由图知，闭合开关，两灯泡串联，电压表V₂并联在电源两端，测量电源电压；电压表V₁并联在L₁两端，测量L₁两端电压；电压表V₃并联在L₂两端，测量L₂两端电压，故D正确，A、B、C错误。故选D。

【分析】首先判断电路连接方式：开关闭合后，电流从电源正极流出，依次经过L₂、L₁、开关，回到电源负极，因此L₁与L₂是串联，排除A选项。接着分析各电压表的测量对象：电压表并联在某用电器（或电源）两端时，测量的是该用电器（或电源）的电压。观察电路：V₂并联在电源两端，测电源电压；V₁并联在L₁两端，测L₁两端电压；V₃并联在L₂两端，测L₂两端电压。据此逐一判断选项：B选项V₁测电源电压错误，C选项V₂测L₁电压错误，D选项V₃测L₂电压正确。
【解析】开关闭合后，电流路径为：电源正极→L₂→L₁→开关→电源负极，故L₁与L₂串联，A错误。电压表V₂并联在电源两端，测量电源电压；电压表V₁并联在L₁两端，测量L₁两端电压；电压表V₃并联在L₂两端，测量L₂两端电压。因此B、C错误，D正确。
【答案】D
【知识点】串联电路判断、电压表的使用
【点评】本题考查串联电路的识别和电压表测量对象的判断，需明确电流路径判断串联，根据电压表并联位置确定测量对象，属于电路基础应用题目。
【难度系数】0.6

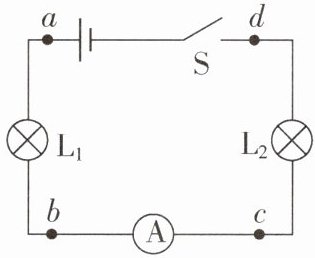

3[中]如图所示的电路中,闭合开关S,灯$\mathrm{L}_1$、$\mathrm{L}_2$都不发光,电流表没有示数。为了找出其中的原因,现用电压表进行检测,结果是:$a$、$b$间的电压和$b$、$c$间的电压都为$0\ \mathrm{V}$,而$a$、$d$间的电压和$c$、$d$间的电压都为$3\ \mathrm{V}$,则电路故障可能是 ()


A.$\mathrm{L}_1$断路
B.$\mathrm{L}_2$断路
C.$\mathrm{L}_1$短路
D.$\mathrm{L}_2$短路

3.B 【解析】因为开关闭合后两灯都不发光，电流表无示数，故电路中可能有断路；由于用电压表测量b、c两点间的电压时，电压表示数为0 V，故b、c两点之外的部分有断路；a、b两点间的电压为0 V，故a、b两点之外的部分有断路；用电压表测量a、d两点间的电压时，电压表有示数，则a、d间正常；用电压表测量c、d间的电压时，电压表有示数，说明c、d两点之外的部分正常；综上所述，故障可能为灯L₂断路。

【分析】
首先，闭合开关后两灯均不发光、电流表无示数，说明电路为断路故障（若为短路，电路会有电流，至少一个用电器工作）。利用电压表检测故障的原理是：当电压表并联在某两点间有示数时，说明这两点与电源两极连通；若无示数，说明这两点与电源两极间存在断路。结合检测结果逐一分析：a、d间电压为3V，说明a到电源正极、d到电源负极均连通，电源和开关正常；c、d间电压为3V，说明c到电源正极、d到电源负极连通，即c到电源正极的路径（电流表、L₁）无断路；a、b间电压为0V，说明b到电源负极间断路；b、c间电压为0V，说明b、c间（电流表）连通。综上，断路位置在c、d之间，即L₂断路。
【解析】
闭合开关S后，灯L₁、L₂都不发光，电流表无示数，说明电路发生断路故障。用电压表检测：
1. a、d间电压为3V，等于电源电压，说明电源正常，开关S通路，a与电源正极连通、d与电源负极连通；
2. c、d间电压为3V，说明c与电源正极连通、d与电源负极连通，即从c到电源正极的路径（电流表、L₁）无断路；
3. a、b间电压为0V，说明b到电源负极之间存在断路；
4. b、c间电压为0V，说明b、c间（电流表）通路，无断路。
结合以上分析，断路位置在c、d之间，即灯L₂断路。
【答案】
B
【知识点】
电路故障分析、电压表的使用
【点评】
本题考查串联电路的故障分析，利用电压表检测断路故障是核心方法，需掌握“电压表有示数时两点与电源连通、无示数时存在断路”的判断逻辑，属于中等难度的电路题。
【难度系数】
0.3

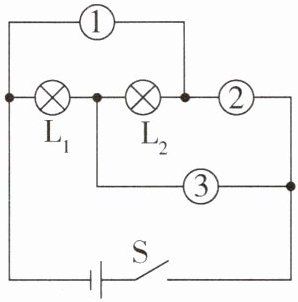

4[中]如图所示的电路中，①②③是三块电表，闭合开关S，灯$\mathrm{L}_1$与$\mathrm{L}_2$发光，则下列四个选项中，判断正确的是（）


A.若①②是电流表，③是电压表，则$\mathrm{L}_1$与$\mathrm{L}_2$串联
B.若②③是电流表，①是电压表，则$\mathrm{L}_1$与$\mathrm{L}_2$串联
C.若①③是电流表，②是电压表，则$\mathrm{L}_1$与$\mathrm{L}_2$并联
D.若①③是电压表，②是电流表，则$\mathrm{L}_1$与$\mathrm{L}_2$并联

4.C 【解析】若①②是电流表，③是电压表，闭合开关后，电源被短路，故A错误；若②③是电流表，①是电压表，闭合开关后，L₂会被短路，故B错误；若①③是电流表，②是电压表，闭合开关后，电流的路径有两条，L₁与L₂并联，故C正确；若①③是电压表，②是电流表，闭合开关后，电流的路径只有一条，L₁与L₂串联，故D错误。故选C。

【分析】
本题需结合电流表（相当于导线）、电压表（相当于断路）的特点，通过分析电流路径判断灯$\mathrm{L}_1$与$\mathrm{L}_2$的连接方式，同时需注意避免电源短路或用电器短路的情况，逐个分析选项即可得出结论。
【解析】
对各选项逐一分析：
选项A：若①②是电流表，③是电压表。电流表相当于导线，电压表相当于开路，此时电流从电源正极出发，经开关$\mathrm{S}$、电流表②、电流表①直接回到电源负极，造成电源短路，$\mathrm{L}_1$、$\mathrm{L}_2$均不工作，A错误。
选项B：若②③是电流表，①是电压表。电压表相当于开路，电流表相当于导线，此时电流从电源正极出发，经开关$\mathrm{S}$、电流表③、$\mathrm{L}_2$、电流表②回到电源负极，$\mathrm{L}_1$所在支路因电压表①开路而无电流，$\mathrm{L}_1$被短路，只有$\mathrm{L}_2$工作，B错误。
选项C：若①③是电流表，②是电压表。电压表相当于开路，电流表相当于导线，此时电流从电源正极出发分为两条路径：①经$\mathrm{L}_1$、电流表①回到负极；②经电流表③、$\mathrm{L}_2$回到负极，$\mathrm{L}_1$与$\mathrm{L}_2$两端分别连接，属于并联，C正确。
选项D：若①③是电压表，②是电流表。电压表相当于开路，电流表相当于导线，此时电流从电源正极出发，经开关$\mathrm{S}$、电流表②、$\mathrm{L}_2$、$\mathrm{L}_1$回到负极，电流只有一条路径，$\mathrm{L}_1$与$\mathrm{L}_2$串联，D错误。
【答案】
C
【知识点】
电流表与电压表的使用；串联电路与并联电路
【点评】
本题考查电流表、电压表在电路中的作用及串并联电路的判断，需明确电表特性，通过电流路径分析电路，是电路基础题型，需注意短路情况的判断。
【难度系数】
0.5

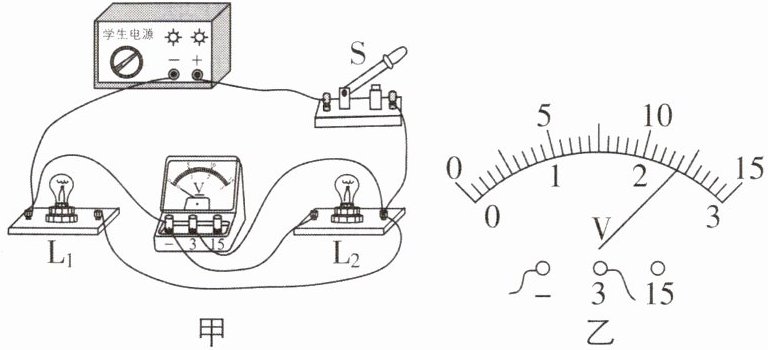

5[中]如图甲所示的实物图中,闭合开关S后,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$联,此时电压表示数如图乙所示,电压表测得$\mathrm{L}_2$两端的电压是V。

刷素养 走向重高

5.并 2.4 【解析】由于电压表的内阻很大，所以在电路中可把电压表看成断路，电流从电源正极出发，分别流过L₁、L₂，汇合后回到电源负极，所以L₁与L₂是并联的；根据图乙可知，电压表选的量程为“0~3 V”，分度值为0.1 V，示数为2.4 V。

【分析】要判断灯泡的连接方式，需将电压表等效为断路，分析电流路径：电流从电源正极流出，经开关S后分为两条支路，分别通过L₁和L₂，最终汇合回到电源负极，因此两灯为并联；电压表并联在L₂两端，测量L₂的电压。读取电压表示数时，先确定量程和分度值，再根据指针位置读数。
【解析】1. 电路连接判断：电压表内阻极大，等效为断路，电流路径为：电源正极→开关S→分为两支，一支经L₂→电源负极，另一支经L₁→电源负极，故L₁与L₂并联；2. 电压读数：电压表选用0~3V量程，分度值为0.1V，指针指向2.4V位置，因此L₂两端电压为2.4V。
【答案】并；2.4
【知识点】电路连接判断、电压表的使用
【点评】本题考查电路连接方式的判断和电压表的读数，核心是掌握电压表的等效处理方法和电压表读数规则，属于基础题型，难度适中。
【难度系数】0.6

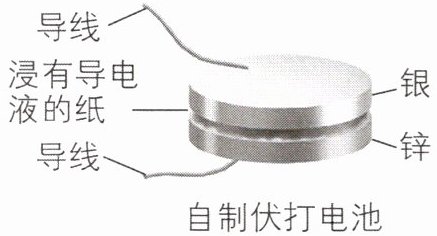

6 核心素养 科学探究 [2026 山西运城期末,中]爱好科技的小华对伏打电池产生了浓厚的兴趣。通过上网查资料,他决定亲自动手制作。如图是他制作出来的伏打电池,银片和锌片分别是电池的两极。请你利用电压表设计实验帮他判断该电池的正极是银片还是锌片。

(1)实验步骤:
;
(2)实验结论:
。

6.见解析 【解析】(1)实验步骤：将电压表的正接线柱与银片相连，再把与锌片相连的导线与电压表的负接线柱进行试触。(2)实验结论：若电压表指针正向偏转，说明与电压表正接线柱连接的银片是伏打电池的正极；若电压表指针反向偏转，则锌片是伏打电池的正极。（合理即可）

【分析】要判断伏打电池的正负极，需利用电压表的使用规则：电压表使用时，电流从正接线柱流入、负接线柱流出时，指针正向偏转；反之指针反向偏转。因此可将电压表的两个接线柱分别连接到银片和锌片上，通过观察指针偏转方向确定电池正极。
【解析】(1) 实验步骤：将电压表的正接线柱与银片相连，把与锌片相连的导线与电压表的负接线柱进行试触，观察电压表指针的偏转方向。(2) 实验结论：若电压表指针正向偏转，说明电流从电压表正接线柱流入，因此与正接线柱相连的银片是伏打电池的正极；若电压表指针反向偏转，说明电流从电压表负接线柱流入，因此与负接线柱相连的锌片是伏打电池的正极。（方案合理即可）
【答案】(1) 将电压表的正接线柱与银片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，观察电压表指针的偏转方向；(2) 若电压表指针正向偏转，银片是伏打电池的正极；若电压表指针反向偏转，锌片是伏打电池的正极。
【知识点】电压表的使用、电池正负极判断
【点评】本题结合自制伏打电池考查电压表的使用，核心是利用电压表指针偏转方向判断电源正负极，属于基础实验操作类题目，需掌握电压表的正确使用规则。
