1.日常生活中，人们通过智能手机可以实现轻松出行、远距离通信、线上支付、网上办公等活动。智能手机的电池电压可能是 （
A.3.7 V
B.110 V
C.220 V
D.380 V
A
）A.3.7 V
B.110 V
C.220 V
D.380 V
答案
1.A
解析
【分析】
本题考查生活中常见电压的识记，解题思路是：先明确不同电压对应的应用场景，再结合智能手机电池的实际电压来判断选项，需区分家庭电路电压、工业动力电压、手机电池电压的不同数值，从而选出正确答案。
【解析】
逐一分析选项：A选项，智能手机的锂电池电压通常为3.7V，符合实际；B选项，110V是部分国家的家庭电路电压，我国家庭电路电压为220V，不符合手机电池电压；C选项，220V是我国家庭电路的电压，并非手机电池电压；D选项，380V是工业动力电路的电压，不符合手机电池电压。因此正确答案为A。
【答案】
A
【知识点】
常见电压值、生活用电常识
【点评】
本题属于基础识记类题目，考查学生对生活中常见电压数值的了解，难度较低，牢记相关常识即可轻松解答。
【难度系数】
0.8
本题考查生活中常见电压的识记，解题思路是：先明确不同电压对应的应用场景，再结合智能手机电池的实际电压来判断选项，需区分家庭电路电压、工业动力电压、手机电池电压的不同数值，从而选出正确答案。
【解析】
逐一分析选项：A选项，智能手机的锂电池电压通常为3.7V，符合实际；B选项，110V是部分国家的家庭电路电压，我国家庭电路电压为220V，不符合手机电池电压；C选项，220V是我国家庭电路的电压，并非手机电池电压；D选项，380V是工业动力电路的电压，不符合手机电池电压。因此正确答案为A。
【答案】
A
【知识点】
常见电压值、生活用电常识
【点评】
本题属于基础识记类题目，考查学生对生活中常见电压数值的了解，难度较低，牢记相关常识即可轻松解答。
【难度系数】
0.8

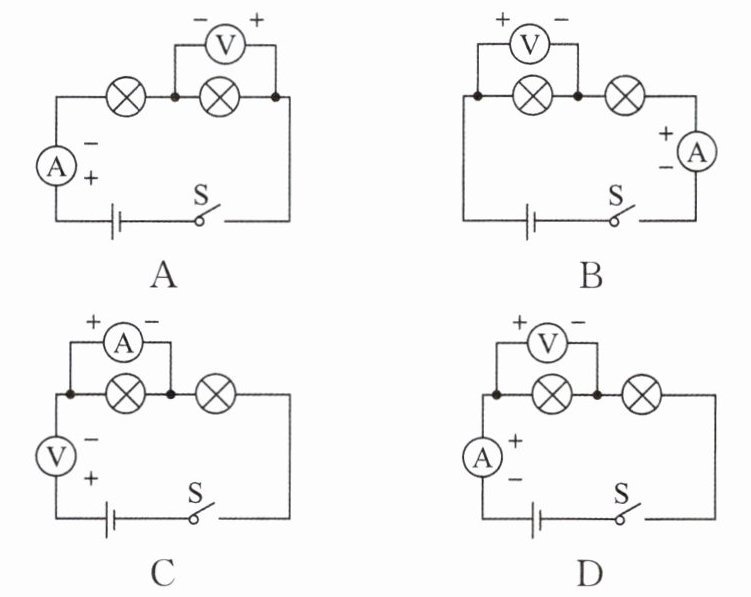

2.下列电路图连接正确的是（
B
）答案
2.B
解析
【分析】要判断电路图连接是否正确，需依据电流表和电压表的使用规则：电流表应串联在电路中，电流从正接线柱流入、负接线柱流出；电压表应并联在被测电路两端，电流从正接线柱流入、负接线柱流出。需逐一分析各选项中电表的连接方式和接线柱是否符合规则。
【解析】
选项A：电流表正负接线柱接反（电流从负接线柱流入），电压表接线柱也接反，连接错误。
选项B：电流表串联在电路中，电流从正接线柱流入、负接线柱流出；电压表并联在被测灯泡两端，电流正进负出，连接正确。
选项C：电流表并联在灯泡两端，会造成局部短路，电压表串联在电路中，连接错误。
选项D：电流表正负接线柱接反，连接错误。
【答案】B
【知识点】电流表的使用；电压表的使用
【点评】本题考查电流表和电压表的正确连接，属于电学基础题，牢记电表的使用规则即可准确判断。
【难度系数】0.5
【解析】
选项A：电流表正负接线柱接反（电流从负接线柱流入），电压表接线柱也接反，连接错误。
选项B：电流表串联在电路中，电流从正接线柱流入、负接线柱流出；电压表并联在被测灯泡两端，电流正进负出，连接正确。
选项C：电流表并联在灯泡两端，会造成局部短路，电压表串联在电路中，连接错误。
选项D：电流表正负接线柱接反，连接错误。
【答案】B
【知识点】电流表的使用；电压表的使用
【点评】本题考查电流表和电压表的正确连接，属于电学基础题，牢记电表的使用规则即可准确判断。
【难度系数】0.5

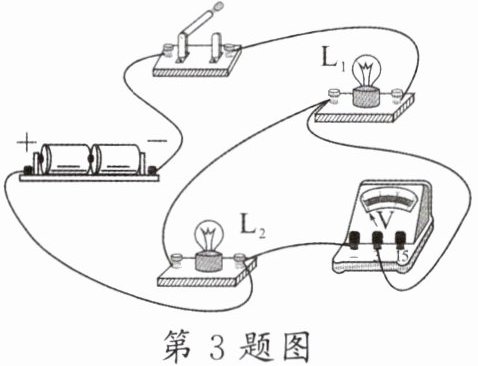

3.(邹城期中)一位同学连接了如图所示的电路，电源由两节新干电池组成。闭合开关后，关于该电路的说法中正确的是 (
A.电压表被短路，$\mathrm{L}_1$发光
B.$\mathrm{L}_1$、$\mathrm{L}_2$都发光，电压表示数为3 V
C.电压表测$\mathrm{L}_1$的电压，但指针反偏
D.电压表测$\mathrm{L}_2$的电压，但指针反偏
A.闭合开关S，甲接电压表，乙接电流表
B.断开开关S，甲接电流表，乙接电压表
C.闭合开关S，甲、乙都接电压表
D.断开开关S，甲、乙都接电流表
D
)A.电压表被短路，$\mathrm{L}_1$发光
B.$\mathrm{L}_1$、$\mathrm{L}_2$都发光，电压表示数为3 V
C.电压表测$\mathrm{L}_1$的电压，但指针反偏
D.电压表测$\mathrm{L}_2$的电压，但指针反偏
A.闭合开关S，甲接电压表，乙接电流表
B.断开开关S，甲接电流表，乙接电压表
C.闭合开关S，甲、乙都接电压表
D.断开开关S，甲、乙都接电流表
答案
3.D
解析
【分析】
要判断各选项的正确性，需明确两点：一是电源电压（两节新干电池总电压为3V）；二是电压表的使用规则——电压表应并联在被测电路两端，且电流需从正接线柱流入、负接线柱流出，否则指针会反偏。结合电路结构，先确定电压表的测量对象，再判断其接线是否正确，进而分析各选项。
【解析】
1. 电源电压：两节新干电池串联，总电压为1.5V×2=3V。
2. 逐一分析选项：
A：电路中电压表未被短路，L1不会发光，A错误；
B：若L1、L2都发光需为串联电路，但电压表正负接线柱接反，指针反偏，电压表示数不会正常为3V，B错误；
C：电压表并联在L2两端，并非测L1的电压，C错误；
D：电压表并联在L2两端，测L2的电压，但电流从负接线柱流入、正接线柱流出，指针反偏，D正确。
【答案】
D
【知识点】
电压表的使用、电路分析
【点评】
本题考查电压表的正确使用，核心是掌握电压表的连接要求，需准确判断测量对象和接线柱极性，是电路分析中的基础题型。
【难度系数】
0.5
要判断各选项的正确性，需明确两点：一是电源电压（两节新干电池总电压为3V）；二是电压表的使用规则——电压表应并联在被测电路两端，且电流需从正接线柱流入、负接线柱流出，否则指针会反偏。结合电路结构，先确定电压表的测量对象，再判断其接线是否正确，进而分析各选项。
【解析】
1. 电源电压：两节新干电池串联，总电压为1.5V×2=3V。
2. 逐一分析选项：
A：电路中电压表未被短路，L1不会发光，A错误；
B：若L1、L2都发光需为串联电路，但电压表正负接线柱接反，指针反偏，电压表示数不会正常为3V，B错误；
C：电压表并联在L2两端，并非测L1的电压，C错误；
D：电压表并联在L2两端，测L2的电压，但电流从负接线柱流入、正接线柱流出，指针反偏，D正确。
【答案】
D
【知识点】
电压表的使用、电路分析
【点评】
本题考查电压表的正确使用，核心是掌握电压表的连接要求，需准确判断测量对象和接线柱极性，是电路分析中的基础题型。
【难度系数】
0.5

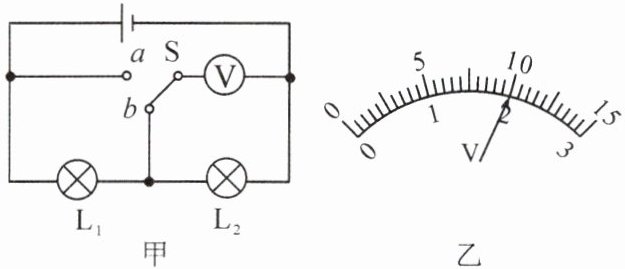

6.如图甲所示的电路,先将开关S接到a,再将开关S接到b。两次电压表指针偏转都是如图乙所示,则下列说法不正确是 (
A.电源电压为 10 V
B.灯 L₁两端电压为 8 V
C.通过 L₁和 L₂的电流之比为 2:1
D.当开关S接a时,电压表测 L₁和 L₂的总电压
二、填空题(每空2分,共32分)
7.(汕头期中)小明用电压表测量电压时,检查电路连接正确,若开关闭合前,出现图甲所示情况,则接下来应进行的操作是;调整后闭合开关,电压表示数如图乙所示,是V。
8.某街道路面上共有规格相同的路灯40盏,连
C
)A.电源电压为 10 V
B.灯 L₁两端电压为 8 V
C.通过 L₁和 L₂的电流之比为 2:1
D.当开关S接a时,电压表测 L₁和 L₂的总电压
二、填空题(每空2分,共32分)
7.(汕头期中)小明用电压表测量电压时,检查电路连接正确,若开关闭合前,出现图甲所示情况,则接下来应进行的操作是;调整后闭合开关,电压表示数如图乙所示,是V。
8.某街道路面上共有规格相同的路灯40盏,连
答案
6.C
解析
【分析】
本题考查串联电路的电压、电流规律及电压表的使用，解题思路如下：
1. 确定开关接不同位置时电压表的测量对象：开关接a时，电压表测L₁和L₂的总电压（电源电压）；开关接b时，电压表测L₂两端的电压。
2. 利用电压表指针偏转相同判断量程：两次指针偏转角度相同，说明量程不同，接a时用0~15V量程，接b时用0~3V量程，大量程读数是小量程的5倍。
3. 计算各部分电压：根据量程读数，结合串联电路电压规律算出L₁两端电压。
4. 结合串联电路电流特点判断电流比，逐一分析选项得出答案。
【解析】
开关S接a时，电压表测L₁和L₂的总电压（电源电压）；开关S接b时，电压表测L₂两端的电压。因两次指针偏转角度相同，故两次量程不同：接a时用0~15V量程，分度值0.5V，读数为10V（即电源电压U=10V）；接b时用0~3V量程，分度值0.1V，读数为2V（即L₂两端电压U₂=2V）。根据串联电路电压规律，L₁两端电压U₁=U-U₂=10V-2V=8V。串联电路中电流处处相等，故通过L₁和L₂的电流之比为1:1。逐一分析选项：
A. 电源电压为10V，正确；
B. L₁两端电压为8V，正确；
C. 通过L₁和L₂的电流之比为2:1，错误；
D. 开关接a时，电压表测L₁和L₂的总电压，正确。
因此不正确的是C。
【答案】
C
【知识点】
串联电路电压规律；电压表的使用；串联电路电流特点
【点评】
本题需结合电压表量程判断、串联电路电压与电流规律解题，关键是根据指针偏转相同区分量程，难度适中，易因量程判断错误出错。
【难度系数】
0.4
本题考查串联电路的电压、电流规律及电压表的使用，解题思路如下：
1. 确定开关接不同位置时电压表的测量对象：开关接a时，电压表测L₁和L₂的总电压（电源电压）；开关接b时，电压表测L₂两端的电压。
2. 利用电压表指针偏转相同判断量程：两次指针偏转角度相同，说明量程不同，接a时用0~15V量程，接b时用0~3V量程，大量程读数是小量程的5倍。
3. 计算各部分电压：根据量程读数，结合串联电路电压规律算出L₁两端电压。
4. 结合串联电路电流特点判断电流比，逐一分析选项得出答案。
【解析】
开关S接a时，电压表测L₁和L₂的总电压（电源电压）；开关S接b时，电压表测L₂两端的电压。因两次指针偏转角度相同，故两次量程不同：接a时用0~15V量程，分度值0.5V，读数为10V（即电源电压U=10V）；接b时用0~3V量程，分度值0.1V，读数为2V（即L₂两端电压U₂=2V）。根据串联电路电压规律，L₁两端电压U₁=U-U₂=10V-2V=8V。串联电路中电流处处相等，故通过L₁和L₂的电流之比为1:1。逐一分析选项：
A. 电源电压为10V，正确；
B. L₁两端电压为8V，正确；
C. 通过L₁和L₂的电流之比为2:1，错误；
D. 开关接a时，电压表测L₁和L₂的总电压，正确。
因此不正确的是C。
【答案】
C
【知识点】
串联电路电压规律；电压表的使用；串联电路电流特点
【点评】
本题需结合电压表量程判断、串联电路电压与电流规律解题，关键是根据指针偏转相同区分量程，难度适中，易因量程判断错误出错。
【难度系数】
0.4
4.如图所示电路，当开关S闭合后，$\mathrm{L}_1$、$\mathrm{L}_2$均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，若电路中只有一处故障，则故障可能是（
A.$\mathrm{L}_1$断路
B.$\mathrm{L}_1$短路
C.$\mathrm{L}_2$断路
D.$\mathrm{L}_2$短路
A
）A.$\mathrm{L}_1$断路
B.$\mathrm{L}_1$短路
C.$\mathrm{L}_2$断路
D.$\mathrm{L}_2$短路
答案
4.A
解析
【分析】首先明确电路结构：L₁与L₂串联，电流表测量串联电路的电流，电压表并联在L₂两端，测量L₂的电压。故障现象为灯都不发光，电流表、电压表均无示数，说明电路发生了断路故障（若为短路故障，至少有一个电表会有示数）。接下来逐一分析选项，判断哪种情况符合故障现象。
【解析】
1. 确定电路类型：L₁、L₂串联，电流表测电路电流，电压表测L₂两端电压。
2. 判断故障类型：灯都不亮，两表均无示数→电路断路（短路时电路仍通，灯至少一个发光，电表至少一个有示数）。
3. 分析各选项：
A. 若L₁断路：整个电路断开，电流表无电流（示数为0）；电压表左端无法连通电源正极，因此电压表也无示数，灯都不亮，符合故障现象。
B. 若L₁短路：电路仍为通路，L₂会发光，电流表、电压表均有示数，不符合。
C. 若L₂断路：电压表会串联在电路中，电压表内阻极大，此时电压表测电源电压，有示数，不符合“电压表无示数”的现象。
D. 若L₂短路：电压表被短路（示数为0），但电路通路，L₁会发光，电流表有示数，不符合。
综上，故障为L₁断路，对应选项A。
【答案】A
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路的故障分析，核心是根据电表和灯泡的现象判断故障类型（断路/短路），再结合电路特点逐一排除错误选项，需熟练掌握断路、短路时电表的示数变化规律。
【难度系数】0.5
【解析】
1. 确定电路类型：L₁、L₂串联，电流表测电路电流，电压表测L₂两端电压。
2. 判断故障类型：灯都不亮，两表均无示数→电路断路（短路时电路仍通，灯至少一个发光，电表至少一个有示数）。
3. 分析各选项：
A. 若L₁断路：整个电路断开，电流表无电流（示数为0）；电压表左端无法连通电源正极，因此电压表也无示数，灯都不亮，符合故障现象。
B. 若L₁短路：电路仍为通路，L₂会发光，电流表、电压表均有示数，不符合。
C. 若L₂断路：电压表会串联在电路中，电压表内阻极大，此时电压表测电源电压，有示数，不符合“电压表无示数”的现象。
D. 若L₂短路：电压表被短路（示数为0），但电路通路，L₁会发光，电流表有示数，不符合。
综上，故障为L₁断路，对应选项A。
【答案】A
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路的故障分析，核心是根据电表和灯泡的现象判断故障类型（断路/短路），再结合电路特点逐一排除错误选项，需熟练掌握断路、短路时电表的示数变化规律。
【难度系数】0.5
5.(防城港期中)如图所示电路中,要使灯泡$L_1$、$L_2$串联,下列方法中正确的是 (
C
)答案
5.C
解析
【分析】要判断灯泡$L_1$、$L_2$是否串联，需依据串联电路的核心特征：电流从电源正极流出后，只有一条路径，依次经过所有用电器，最终回到电源负极，无分支电路。解题时需逐一分析各选项中开关状态对应的电流路径，确认是否符合串联的电流特点。
【解析】对各选项的电流路径分析：当选择C选项的操作（断开$S_1$、$S_2$，闭合$S_3$）时，电流从电源正极出发，依次经过灯泡$L_1$、开关$S_3$、灯泡$L_2$，最终回到电源负极，整个过程只有一条电流路径，$L_1$、$L_2$逐个顺次连接，符合串联的要求；其他选项要么形成并联电路，要么出现电源短路，均不符合题意。
【答案】C
【知识点】串联电路的判断、电路的连接方式
【点评】本题考查串联电路的基本判断，属于电路连接的基础题型，是期中测试的常考题目，需学生掌握串联电路电流路径的特点，难度适中。
【难度系数】0.7
【解析】对各选项的电流路径分析：当选择C选项的操作（断开$S_1$、$S_2$，闭合$S_3$）时，电流从电源正极出发，依次经过灯泡$L_1$、开关$S_3$、灯泡$L_2$，最终回到电源负极，整个过程只有一条电流路径，$L_1$、$L_2$逐个顺次连接，符合串联的要求；其他选项要么形成并联电路，要么出现电源短路，均不符合题意。
【答案】C
【知识点】串联电路的判断、电路的连接方式
【点评】本题考查串联电路的基本判断，属于电路连接的基础题型，是期中测试的常考题目，需学生掌握串联电路电流路径的特点，难度适中。
【难度系数】0.7

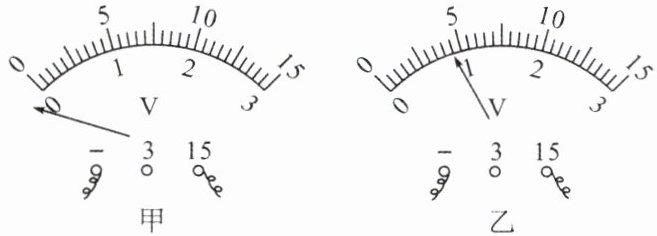

7.(汕头期中)小明用电压表测量电压时,检查电路连接正确,若开关闭合前,出现图甲所示情况,则接下来应进行的操作是
调零
;调整后闭合开关,电压表示数如图乙所示,是4.5
V。答案
7.调零 4.5
解析
【分析】
首先观察图甲，开关闭合前电压表的指针未对准零刻度线，这是电压表使用前未调零的情况，需先进行调零操作；再看乙图，电压表接线柱接的是“-”和“15”，需先确定量程，再根据量程的分度值读取指针对应的电压值。
【解析】
1. 开关闭合前，图甲中电压表指针未指在零刻度线处，根据电压表的使用规则，使用前需调零，因此接下来应调节电压表的调零旋钮，使指针指在零刻度线处；
2. 调整后闭合开关，图乙中电压表选用的是0~15V量程，该量程下每大格为5V，每大格分为10小格，分度值为0.5V，指针指向4.5V的位置，因此电压表示数为4.5V。
【答案】
调零；4.5
【知识点】
电压表的使用；电压表的读数
【点评】
本题考查电压表的基础使用和读数方法，属于电学入门类基础题，需掌握电压表使用前调零、根据接线柱确定量程及分度值读数的要点。
【难度系数】
0.8
首先观察图甲，开关闭合前电压表的指针未对准零刻度线，这是电压表使用前未调零的情况，需先进行调零操作；再看乙图，电压表接线柱接的是“-”和“15”，需先确定量程，再根据量程的分度值读取指针对应的电压值。
【解析】
1. 开关闭合前，图甲中电压表指针未指在零刻度线处，根据电压表的使用规则，使用前需调零，因此接下来应调节电压表的调零旋钮，使指针指在零刻度线处；
2. 调整后闭合开关，图乙中电压表选用的是0~15V量程，该量程下每大格为5V，每大格分为10小格，分度值为0.5V，指针指向4.5V的位置，因此电压表示数为4.5V。
【答案】
调零；4.5
【知识点】
电压表的使用；电压表的读数
【点评】
本题考查电压表的基础使用和读数方法，属于电学入门类基础题，需掌握电压表使用前调零、根据接线柱确定量程及分度值读数的要点。
【难度系数】
0.8
8.某街道路面上共有规格相同的路灯40盏，连接在总控制室的电流表和电压表的示数分别为10 A和220 V，则通过每盏灯的电流为
250
mA，每盏灯两端的电压为220
V。答案
8.250 220
解析
【分析】首先明确街道路灯为并联连接，并联电路的核心特点是各支路电压相等、干路电流等于各支路电流之和。解题时，先依据并联电路电压规律确定每盏灯的电压，再利用并联电路电流规律，结合总电流和灯的数量计算每盏灯的电流，最后完成电流单位的换算。
【解析】街道路灯规格相同且独立工作，属于并联电路。根据并联电路电压规律：各支路两端电压相等，等于总电压，因此每盏灯两端电压为220V。根据并联电路电流规律：干路电流等于各支路电流之和，40盏灯并联，所以每盏灯的电流$ I = \frac{I_{总}}{n} = \frac{10A}{40} = 0.25A $，换算为毫安：$ 0.25A = 0.25×1000mA = 250mA $。
【答案】250；220
【知识点】并联电路电流规律、并联电路电压规律
【点评】本题考查并联电路基本规律的应用，属于基础题，只要掌握并联电路的电流、电压特点，注意电流单位换算即可解答。
【难度系数】0.8
【解析】街道路灯规格相同且独立工作，属于并联电路。根据并联电路电压规律：各支路两端电压相等，等于总电压，因此每盏灯两端电压为220V。根据并联电路电流规律：干路电流等于各支路电流之和，40盏灯并联，所以每盏灯的电流$ I = \frac{I_{总}}{n} = \frac{10A}{40} = 0.25A $，换算为毫安：$ 0.25A = 0.25×1000mA = 250mA $。
【答案】250；220
【知识点】并联电路电流规律、并联电路电压规律
【点评】本题考查并联电路基本规律的应用，属于基础题，只要掌握并联电路的电流、电压特点，注意电流单位换算即可解答。
【难度系数】0.8

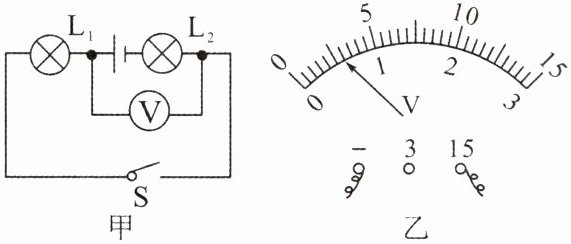

9.(赤峰期末)在如图甲所示的电路中,开关由断开到闭合,电压表示数
变小
(选填“变大”“不变”或“变小”),电压表测量的是L₁
两端的电压。若开关闭合后只有一灯不亮,已知电路中仅有一处故障,且只发生在灯$\mathrm{L}_1$或$\mathrm{L}_2$上,开关闭合前后,电压表示数不变,则此时电压表的读数(如图乙)为3
V,电路故障为L₂短路
。答案
9.变小 L₁ 3 L₂短路
解析
【分析】
首先分析开关断开与闭合时的电路结构：开关断开时，电路断路，电压表串联在电路中，相当于直接接在电源两端，示数等于电源电压；开关闭合后，L₁与L₂串联，电压表并联在L₁两端，测量L₁的电压，根据串联电路电压规律，L₁的电压小于电源电压，因此电压表示数变小。接着分析故障：开关闭合前后电压表示数不变，说明开关闭合后电压表仍测量电源电压，结合故障仅在L₁或L₂且只有一灯不亮，可推导故障为L₂短路；最后读取电压表示数，需先确定电压表量程，再根据分度值读数。
【解析】
1. 电压表示数变化：开关断开时，电压表串联在断路电路中，测电源电压；开关闭合后，L₁与L₂串联，电压表测L₁的电压，串联电路中总电压等于各部分电压之和，故L₁的电压小于电源电压，因此电压表示数变小。
2. 电压表测量对象：开关闭合后，电压表两端接在L₁的两端，所以测量L₁两端的电压。
3. 故障分析：开关闭合前后电压表示数不变，说明开关闭合后电压表仍测电源电压。若L₂短路，电路为L₁的简单电路，电压表测电源电压，与开关断开时示数相同；此时L₂短路无电流通过，L₂不亮，L1有电流通过发光，符合“只有一灯不亮”的条件，故故障为L₂短路。
4. 电压读数：电压表选用0~15V量程，分度值为0.5V，指针指向3V位置，因此读数为3V。
【答案】
变小；L₁；3；L₂短路
【知识点】
串联电路电压规律；电压表使用；电路故障分析
【点评】
本题综合考查电路动态分析、电压表的使用及电路故障判断，需明确不同开关状态下的电路结构，结合串联电路电压特点分析电压变化，故障判断需紧扣电压表示数不变的条件推导，属于中等难度的电路题。
【难度系数】
0.4
首先分析开关断开与闭合时的电路结构：开关断开时，电路断路，电压表串联在电路中，相当于直接接在电源两端，示数等于电源电压；开关闭合后，L₁与L₂串联，电压表并联在L₁两端，测量L₁的电压，根据串联电路电压规律，L₁的电压小于电源电压，因此电压表示数变小。接着分析故障：开关闭合前后电压表示数不变，说明开关闭合后电压表仍测量电源电压，结合故障仅在L₁或L₂且只有一灯不亮，可推导故障为L₂短路；最后读取电压表示数，需先确定电压表量程，再根据分度值读数。
【解析】
1. 电压表示数变化：开关断开时，电压表串联在断路电路中，测电源电压；开关闭合后，L₁与L₂串联，电压表测L₁的电压，串联电路中总电压等于各部分电压之和，故L₁的电压小于电源电压，因此电压表示数变小。
2. 电压表测量对象：开关闭合后，电压表两端接在L₁的两端，所以测量L₁两端的电压。
3. 故障分析：开关闭合前后电压表示数不变，说明开关闭合后电压表仍测电源电压。若L₂短路，电路为L₁的简单电路，电压表测电源电压，与开关断开时示数相同；此时L₂短路无电流通过，L₂不亮，L1有电流通过发光，符合“只有一灯不亮”的条件，故故障为L₂短路。
4. 电压读数：电压表选用0~15V量程，分度值为0.5V，指针指向3V位置，因此读数为3V。
【答案】
变小；L₁；3；L₂短路
【知识点】
串联电路电压规律；电压表使用；电路故障分析
【点评】
本题综合考查电路动态分析、电压表的使用及电路故障判断，需明确不同开关状态下的电路结构，结合串联电路电压特点分析电压变化，故障判断需紧扣电压表示数不变的条件推导，属于中等难度的电路题。
【难度系数】
0.4
