1. 在如图所示的电路中,电源电压恒定,两个灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$相同. 当闭合开关时,若发现两个电流表示数相等,且均在正常值范围内,则出现的故障是().

A.$\mathrm{L}_{1}$短路
B.$\mathrm{L}_{1}$断路
C.$\mathrm{L}_{2}$短路
D.$\mathrm{L}_{2}$断路

1. B [解析]由图知,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,若$\mathrm{L}_{1}$短路,则整个电路短路,此时通过$\mathrm{L}_{2}$的电流为零,电源与电流表会烧坏,A不符合题意;若$\mathrm{L}_{1}$断路,则$\mathrm{L}_{2}$、$\mathrm{A}_{1}$、$\mathrm{A}_{2}$串联,两电表示数相等,B符合题意;若$\mathrm{L}_{2}$短路,则整个电路短路,电源与电流表会烧坏,C不符合题意;若$\mathrm{L}_{2}$断路,则$\mathrm{A}_{2}$的示数为零,D不符合题意.

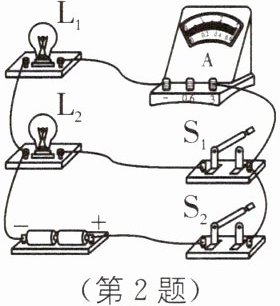

2. (2025·孝感汉川模拟) 如图所示, 闭合开关 $\mathrm{S}_1$、$\mathrm{S}_2$后, 灯 $\mathrm{L}_1$、$\mathrm{L}_2$ 均发光. 一段时间后, 只有一盏灯熄灭, 电流表 $\mathrm{A}$ 的示数变为零, 则下列判断正确的是().


A.电路的故障可能是灯 $\mathrm{L}_1$ 短路
B.电路的故障可能是灯 $\mathrm{L}_2$ 断路
C.两灯发光时,$\mathrm{L}_1$、$\mathrm{L}_2$ 为并联
D.两灯发光时,$\mathrm{L}_1$、$\mathrm{L}_2$ 为串联

2. C [解析]由图可知,闭合开关 $\mathrm{S}_1$、$\mathrm{S}_2$后,灯 $\mathrm{L}_1$、$\mathrm{L}_2$ 均发光,此时$\mathrm{L}_1$、$\mathrm{L}_2$并联;故C正确,D错误;一段时间后,只有一盏灯熄灭,根据并联电路的特点可知,各支路互不影响,电流表 $\mathrm{A}$ 的示数为零,说明电流表的支路发生了断路现象,即电路的故障可能是灯 $\mathrm{L}_1$ 断路,故A、B错误.

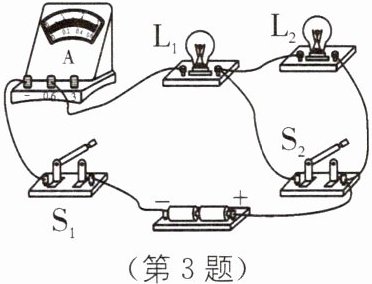

3. (2025·咸阳秦都区模拟)如图所示是一个包含多个开关与电流表的简单电路实物图,电源电压保持不变.下列说法正确的是().


A.只闭合开关$\mathrm{S}_{1}$,电流表测量通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流,$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都发光
B.只闭合开关$\mathrm{S}_{2}$,电流表无示数,$\mathrm{L}_{1}$发光,$\mathrm{L}_{2}$被短路不发光
C.同时闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$,电流表测量通过$\mathrm{L}_{2}$的电流,$\mathrm{L}_{1}$发光,$\mathrm{L}_{2}$不发光
D.若$\mathrm{L}_{1}$灯丝烧断,同时闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$,电流表有示数,$\mathrm{L}_{2}$能发光

3. A [解析]结合实物图可知,只闭合开关$\mathrm{S}_{1}$,$\mathrm{L}_{1}$ 和 $\mathrm{L}_{2}$ 串联,两灯都发光,电流表测量电路中的电流,即测量通过$\mathrm{L}_{1}$ 和 $\mathrm{L}_{2}$ 的电流,故 A 正确;只闭合开关 $\mathrm{S}_{2}$,$\mathrm{S}_{1}$ 处断开,整个电路断路,电路中无电流,两灯都不发光,电流表无示数,故 B 错误;同时闭合开关 $\mathrm{S}_{1}$ 和 $\mathrm{S}_{2}$,$\mathrm{L}_{2}$ 被短路,不发光;$\mathrm{L}_{1}$ 接入电路,发光,电流表测量通过 $\mathrm{L}_{1}$ 的电流,故 C 错误;若 $\mathrm{L}_{1}$ 灯丝烧断,则整个电路断路,电路中无电流,两灯都不发光,电流表无示数,故 D 错误.
关键提醒 读图分析当开关处于不同状态时电流的路径,可判断电路的连接特点,再看电流表与哪一部分串联,可判断其测量对象.

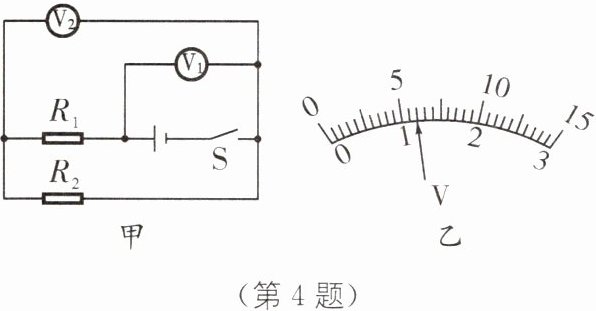

4. (2025·常州模拟)小彭同学在研究串、并联电路电压规律的实验中连接了如图甲所示的电路，当闭合开关后，$\mathrm{V}_{1}$和$\mathrm{V}_{2}$的指针位置完全一样，如图乙所示，则下列说法正确的是().


A.若电路有故障，可能是$R_{2}$短路
B.若电路完好，电压表$\mathrm{V}_{1}$的读数是$1.2\ \mathrm{V}$
C.若电路有故障，可能是$R_{1}$断路
D.若电路有故障，可能是$R_{2}$断路

4. D [解析]当开关 S 闭合时,若 $R_{2}$ 短路,电压表 $\mathrm{V}_{2}$ 会被短路,无示数,电压表 $\mathrm{V}_{1}$ 测电源电压,有示数,因此闭合开关后,$\mathrm{V}_{1}$ 和 $\mathrm{V}_{2}$ 的指针不可能指在同一位置,故 A 错误;若电路完好,由图甲可知,$R_{1}$ 与 $R_{2}$ 串联,电压表 $\mathrm{V}_{1}$ 测量电源电压,电压表 $\mathrm{V}_{2}$ 测量 $R_{2}$ 两端电压,而两电压表指针位置一样,由串联电路电压特点可知电压表 $\mathrm{V}_{1}$ 使用大量程,$\mathrm{V}_{2}$ 使用小量程,两个电压表的示数不同;由于电压表 $\mathrm{V}_{1}$ 使用的是大量程,分度值为 0.5 V,所以电压表 $\mathrm{V}_{1}$ 的示数为 6 V,故 B 错误;若 $R_{1}$ 断路,电压表 $\mathrm{V}_{2}$ 的示数为零;电压表 $\mathrm{V}_{1}$ 测电源电压,不为零,$\mathrm{V}_{1}$ 和 $\mathrm{V}_{2}$ 的指针位置不会完全一样,故 C 错误;若 $R_{2}$ 断路,电压表 $\mathrm{V}_{1}$ 和电压表 $\mathrm{V}_{2}$ 均测电源电压,$\mathrm{V}_{1}$ 和 $\mathrm{V}_{2}$ 的指针位置会完全一样,故 D正确.

5. 如图所示的电路中,闭合开关,发现两只小灯泡都不发光,两只电压表示数均为2 V,下列判断正确的是().

A.$\mathrm{L}_{2}$ 断路
B.$\mathrm{L}_{1}$ 断路
C.$\mathrm{L}_{2}$ 短路
D.$\mathrm{L}_{1}$ 短路

5. A [解析]由图可知,两灯串联,$\mathrm{V}_{1}$ 测电源电压,$\mathrm{V}_{2}$ 测$\mathrm{L}_{2}$ 两端的电压. 若 $\mathrm{L}_{2}$ 断路,则电路处于断路状态,两灯都不发光,两电压表均测量电源电压,故 A 正确;若 $\mathrm{L}_{1}$ 断路,则电路处于断路状态,两灯都不发光,$\mathrm{V}_{1}$ 测电源电压,$\mathrm{V}_{2}$ 无示数,故 B 错误;若 $\mathrm{L}_{2}$ 短路,则 $\mathrm{L}_{2}$ 不亮,灯泡 $\mathrm{L}_{1}$ 仍发光,电压表 $\mathrm{V}_{2}$ 被短路无示数,$\mathrm{V}_{1}$ 测电源电压有示数,故 C 错误;若 $\mathrm{L}_{1}$ 短路,则 $\mathrm{L}_{1}$ 不亮,灯泡 $\mathrm{L}_{2}$ 仍发光,电路为 $\mathrm{L}_{2}$ 的简单电路,两电压表均有示数,且示数相等,故 D错误.
