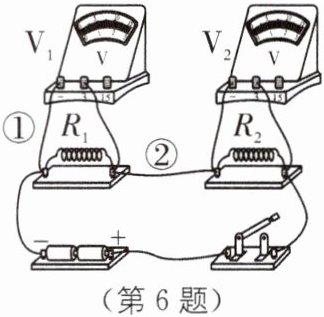

6. (2025·镇江中考)小明用如图所示的电路探究串联电路的电压特点,电源电压恒为3 V.闭合开关后,发现电压表$\mathrm{V}_{1}$的示数为3 V,电压表$\mathrm{V}_{2}$的示数为零,则电路的故障可能是().


A.电阻$R_{1}$短路
B.电阻$R_{1}$断路
C.导线①断路
D.导线②断路

6. B [解析]如图所示的两个电阻串联,电压表 $\mathrm{V}_{1}$、$\mathrm{V}_{2}$ 分别测量电阻 $R_{1}$、$R_{2}$ 两端的电压,电源电压恒为 3 V.闭合开关后,发现电压表 $\mathrm{V}_{1}$ 的示数为 3 V,可能是测量电源电压,即电压表 $\mathrm{V}_{1}$ 并联以外的部分发生短路,即电阻 $R_{2}$ 短路;也可能电压表 $\mathrm{V}_{1}$ 并联部分断路,使得电压表 $\mathrm{V}_{1}$ 串联在电路中,即电阻 $R_{1}$ 断路;电压表 $\mathrm{V}_{2}$ 的示数为零,可能是电压表 $\mathrm{V}_{2}$ 短路,或电压表 $\mathrm{V}_{2}$ 并联部分以外是断路,综合以上分析可知电路的故障可能是电阻 $R_{1}$ 断路,而电阻 $R_{1}$ 短路、导线①断路、导线②断路会使得电压表 $\mathrm{V}_{1}$ 无示数,故B正确,A、C、D错误.

7. 如图所示,闭合开关S后,灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都发光,两电表均有示数.由于某个灯泡发生故障,两灯泡都熄灭,电流表示数为零,电压表示数比原来还大.以下对电路和电路故障的分析正确的是().


A.灯泡熄灭是由于灯泡$\mathrm{L}_{1}$断路
B.灯泡熄灭是由于灯泡$\mathrm{L}_{1}$短路
C.灯泡熄灭是由于灯泡$\mathrm{L}_{2}$断路
D.灯泡熄灭是由于灯泡$\mathrm{L}_{2}$短路

7. C [解析]由图可知,两灯泡串联,电流表测量电路中电流,电压表测 $\mathrm{L}_{2}$ 两端电压. 由电流表示数变为零可知,电路中发生了断路故障,由电压表有示数且较原先增大可知,灯泡 $\mathrm{L}_{1}$ 完好,灯泡 $\mathrm{L}_{2}$ 断路,电压表测电源电压. 故 A、B、D 错误,C 正确.

8. 如图所示电路,闭合开关,两只灯泡都不亮,且
电流表和电压表的指针都不动.现将两灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的位置对调,再次闭合开关时,发现两只灯泡仍不亮,电流表和电压表中有一个表的示数变大,该电路的故障可能是().


A.灯泡$\mathrm{L}_{1}$短路
B.灯泡$\mathrm{L}_{2}$短路
C.灯泡$\mathrm{L}_{1}$断路
D.灯泡$\mathrm{L}_{2}$断路

8. D [解析]由图可知两灯泡串联,电流表测量电路中的电流,电压表测量灯 $\mathrm{L}_{1}$ 两端电压. 若灯泡 $\mathrm{L}_{1}$ 短路,则开始时$\mathrm{L}_{2}$ 会亮,电流表有示数,故 A 不符合题意;若灯泡 $\mathrm{L}_{2}$ 短路,则一开始 $\mathrm{L}_{1}$ 会亮,电流表有示数,故 B 不符合题意;若灯泡 $\mathrm{L}_{1}$ 断路,电压表相当于串联在电路中,则一开始$\mathrm{L}_{2}$ 不亮,电压表有示数,电流表无示数,故 C 不符合题意;若灯泡 $\mathrm{L}_{2}$ 断路,电路中没有电流通过,电压表与电源断开,则两表无示数,灯泡也不亮;将两灯泡 $\mathrm{L}_{1}$ 和 $\mathrm{L}_{2}$ 的位置对调,再次闭合开关时,则电压表相当于串联在电路中,电压表有示数,电流表无示数,两灯也不亮,故 D 符合题意.

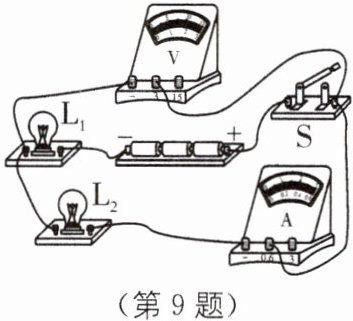

9. 如图所示,电源电压不变. 闭合开关 S,灯泡 $\mathrm{L}_1$和 $\mathrm{L}_2$ 均正常发光,两电表均有示数. 过一会儿,其中一个灯泡突然熄灭,一只电表示数增大,另一只电表示数减小到几乎为零,下列分析正确的是().


A.灯泡 $\mathrm{L}_1$ 和 $\mathrm{L}_2$ 并联
B.电压表测量 $\mathrm{L}_1$ 两端电压
C.示数减小到零的电表为电压表
D.该电路故障可能是 $\mathrm{L}_2$ 断路

9. C [解析]如图所示,灯泡 $\mathrm{L}_{1}$、$\mathrm{L}_{2}$ 串联,电压表测 $\mathrm{L}_{2}$ 两端电压,电流表测量电路中的电流,故 A、B 错误;如果灯泡 $\mathrm{L}_{1}$ 断路,两个灯泡都熄灭,电压表和电流表都没有示数;如果灯泡 $\mathrm{L}_{2}$ 断路,两个灯泡都熄灭,电压表示数增大,电流表示数减小为零;如果灯泡 $\mathrm{L}_{1}$ 短路,$\mathrm{L}_{2}$ 发光,电压表和电流表示数都变大;如果灯泡 $\mathrm{L}_{2}$ 短路,$\mathrm{L}_{1}$ 发光,电流表示数变大,电压表被短路示数减小为零,故 C 正确,D 错误.
