1. (2025·常州天宁区月考)如图所示,电源电压不变,闭合开关 S,电压表 $\mathrm{V}_{1}$ 的示数为 5 V,电压表 $\mathrm{V}_{2}$的示数为 2 V. 下列判断中正确的是().

A.电源两端电压为7V
B.$\mathrm{L}_{1}$ 两端电压为 2 V
C.若 $\mathrm{V}_{1}$ 不动, 只将 $\mathrm{V}_{2}$ 换成电流表,闭合开关 S,则 $\mathrm{L}_{1}$ 与 $\mathrm{L}_{2}$ 串联
D.若将两个电压表都换成电流表,断开开关S,则 $\mathrm{L}_{1}$ 与 $\mathrm{L}_{2}$ 并联

据图可知，闭合开关S，灯泡L₁和L₂串联，电压表V₁并联在电源两端，测的是电源电压，所以电源电压为5V，故A错误；根据电路图可知，电压表V₂并联在L₂两端，所以L₂两端的电压为2V，L₁两端的电压U₁=U-U₂=5V-2V=3V，故B错误；若V₁不动，只将V₂换成电流表，闭合开关S，L₂被短路，电路为L₁的简单电路，故C错误；若将两个电压表都换成电流表，断开开关S，L₁和L₂并联，故D正确。

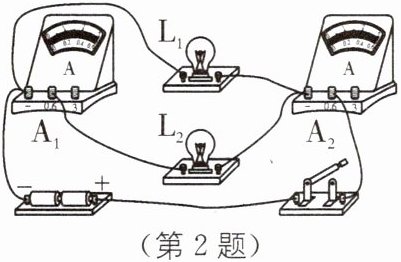

2. (2026·甘肃陇南西和县期末)如图所示的电路,开关闭合时,电流表$\mathrm{A}_{1}$的示数为$\quantity{0.2}{A}$,电流表$\mathrm{A}_{2}$的示数为$\quantity{0.5}{A}$,则通过小灯泡$\mathrm{L}_{1}$的电流为A, 通过小灯泡$\mathrm{L}_{2}$的电流为A.

由电路图可知，两小灯泡L₁、L₂并联，电流表A₁测通过小灯泡L₂的电流，电流表A₂测干路电流，因此通过小灯泡L₂的电流为I₂=0.2 A，根据并联电路干路电流等于各支路电流之和可知，通过小灯泡L₁的电流I₁=I-I₂=0.5 A-0.2 A=0.3 A。

3.（2026·天津红桥区期末）如图所示，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$、$\mathrm{A}_{3}$的示数分别为 30 mA、50 mA、70 mA，则电流表 A 的示数是mA，$\mathrm{A}'$的示数是mA.

设电流由左侧流入，则分为两支，一支流入A₁，另一支流入A；由A流出的电流一支流入A₂，另一支流入A₃；A₃及A'中的电流汇合后流入电源负极；故三个灯泡为并联关系；A测量流过A₂、A₃的电流；A'测量流过A₁、A₂的电流。因为并联电路中干路电流等于各支路电流之和，所以流过A的电流即电流表A的示数I=I₂+I₃=50 mA+70 mA=120 mA，流过A'的电流即电流表A'的示数I'=I₁+I₂=30 mA+50 mA=80 mA。

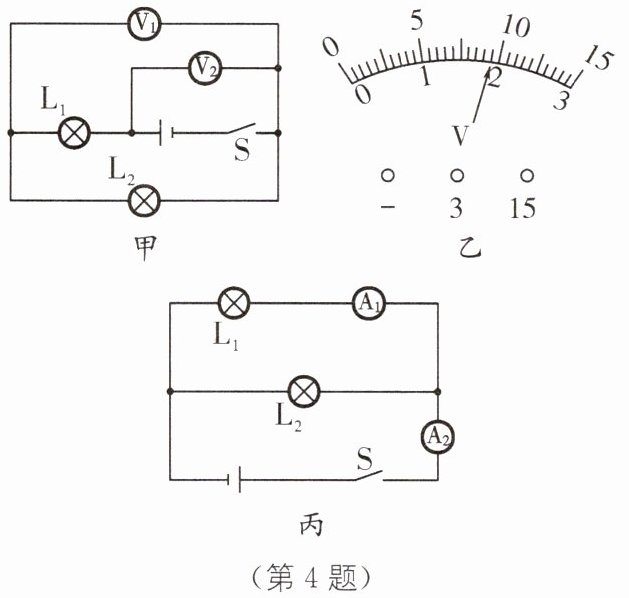

4. 如图甲所示电路，$\mathrm{V}_{1}$、$\mathrm{V}_{2}$ 是两只相同的电压表，当闭合开关后，灯泡 $\mathrm{L}_{1}$、$\mathrm{L}_{2}$ 都发光，这时两只电压表的指针偏转角度相同，均为图乙
所示.
(1)求 $\mathrm{L}_{1}$ 和 $\mathrm{L}_{2}$ 两端的电压.
(2)若将 $\mathrm{L}_{1}$ 和 $\mathrm{L}_{2}$ 改接成如图丙所示的电路，电源电压不变，闭合开关后 $\mathrm{L}_{1}$ 和 $\mathrm{L}_{2}$ 都发光，此时电流表 $\mathrm{A}_{1}$ 的示数为 $1.5\ \mathrm{A}$，电流表 $\mathrm{A}_{2}$ 的示数为 $2.4\ \mathrm{A}$，求此时通过 $\mathrm{L}_{2}$ 的电流和 $\mathrm{L}_{2}$ 两端的电压.

(1)由图甲电路图可知，两灯泡串联，电压表V₂测电源电压，电压表V₁测L₁两端电压；串联电路总电压大于部分电路电压，由图乙电压表可知，两电压表指针位置相同，则电压表V₂选用的量程为0~15 V，示数为9.5 V，电压表V₁选用的量程为0~3 V，示数为1.9 V，则灯L₁两端电压为1.9 V，灯L₂两端电压U₂=U-U₁=9.5 V-1.9 V=7.6 V。
(2)由图丙电路可知，两灯泡并联，电流表A₁测L₁支路电流，电流表A₂测干路电流，通过L₂的电流I₂=I-I₁=2.4 A-1.5 A=0.9 A，灯L₂并联在电源两端，电源电压为9.5 V，则L₂两端电压为9.5 V。

5. 如图所示的电路中,电源电压恒定,灯 $\mathrm{L}_{1}$、$\mathrm{L}_{2}$是两个不同规格的小灯泡,下列判断正确的是().


A.若只闭合开关 $\mathrm{S}_{1}$、$\mathrm{S}_{3}$,取下 $\mathrm{L}_{1}$ 后,则 $\mathrm{L}_{2}$不亮
B.若只闭合开关 $\mathrm{S}_{2}$,发现 $\mathrm{L}_{1}$ 比 $\mathrm{L}_{2}$ 亮,则通过$\mathrm{L}_{1}$ 的电流更大
C.若闭合开关 $\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,则两灯都不亮,电压表示数为零
D.若只闭合开关 $\mathrm{S}_{1}$、$\mathrm{S}_{2}$,$\mathrm{L}_{1}$ 灯丝突然烧断,则电表示数都为零

若只闭合开关S₁、S₃，灯L₁、L₂并联，取下L₁后，灯L₂不受影响，仍然会亮，故A错误；若只闭合开关S₂，灯L₁、L₂串联，串联电路中电流处处相等，则通过L₁与L₂的电流相等，故B错误；若闭合开关S₁、S₂、S₃，两灯与电压表均被短路，则两灯都不亮，电压表示数为零，故C正确；若只闭合开关S₁、S₂，L₂被短路，电路为L₁的简单电路，L₁灯丝突然烧断，电压表与电流表A₁串联在电路中，电压表的示数接近电源电压，电流表无电流通过，示数为零，故D错误。
