15. 某小组进行“探究并联电路中电压的特点”实验.


视频学重难

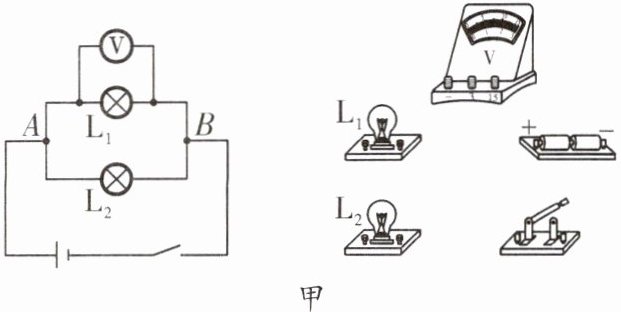

(1)如图甲所示,根据电路图,用笔画线表示导线,将实物连接起来.
(2)连接电路时,开关处于状态.
(3)正确连接好电路后,闭合开关,电压表的示数如图乙所示,为V.
(4)测得灯泡$\mathrm{L}_{1}$两端电压后,再测得灯泡$\mathrm{L}_{2}$两端电压和$A$、$B$两端电压,记录数据. 改变两个小灯泡的规格,重复以上操作,其目的是.
(5)评估交流环节,有同学提出:实验中连接完电路,闭合开关,发现电压表指针反向偏转,原因是.

15.(1)如图所示
[解析](1)由图甲电路图可知,L₁、L₂并联,电压表测L₁两端电压.可以根据电流路径法连接实物电路,电流从电源正极出发,先分为两条路径,分别经过L₁、L₂,之后汇合,再经过开关,回到电源负极;最后将电压表并联在L₁两端,因电源为2节干电池,电源电压约为3 V,所以电压表选择0~3 V量程,注意电流从“3”接线柱流入,从“-”接线柱流出.(2)为保护电路,连接电路时,开关应处于断开状态.(3)由图乙可知,电压表量程为0~3 V,分度值为0.1 V,示数为2.8 V.(4)探究并联电路中电压的特点时,多次实验的目的是多次测量,以得到普遍的规律.(5)闭合开关,电压表指针反向偏转,说明电流从负接线柱流入,从正接线柱流出,原因是电压表正、负接线柱接反.

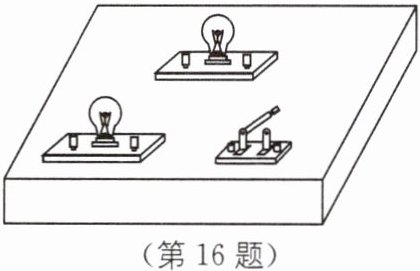

16. (2025·淮安中考)如图所示,盒子面板上有两个小灯泡和一个开关,电源和连接它们的导线在盒子内部,某同学采用下列方案去判断两个灯泡的连接方式:①闭合开关,灯泡一个亮,一个暗,则两个灯泡并联;②闭合开关,两个灯泡同时亮,断开开关,两个灯泡同时灭,则两个灯泡可能并联;③拧下其中一个灯泡,另一个灯泡仍然亮,则两个灯泡并联;④用电压表分别并联在两个灯泡两端,示数均为1.5 V,则两个灯泡并联.该同学判断正确的是().


A.①④
B.③④
C.②③
D.②③④

16.C [解析]闭合开关,若两个灯的规格不同,无论二者是串联还是并联,灯泡都是一个亮一个暗,所以此时可能是串联,也可能是并联,故①错误;闭合开关,两个灯泡同时亮,断开开关,两个灯泡同时灭,两个灯泡可能并联,开关在干路上;也可能串联,故②正确;拧下其中一个灯泡,另一个灯泡仍然亮,两个灯泡工作时互不影响,为并联,故③正确;如果两个灯泡规格一样,串联时,灯泡两端的电压相等,用电压表分别并联在两个灯泡两端,示数可以均为1.5 V,故④错误.故选C.
