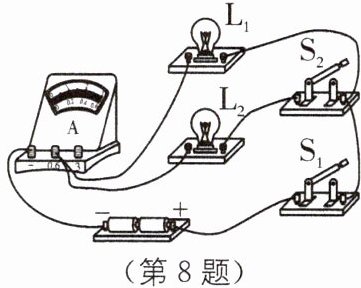

8. 如图所示的电路中,电源电压不变. 开关 $\mathrm{S}_1$ 和$\mathrm{S}_2$ 闭合,灯泡 $\mathrm{L}_1$ 和 $\mathrm{L}_2$ 均正常发光,电流表有示数. 若灯泡 $\mathrm{L}_1$ 和 $\mathrm{L}_2$ 的规格不同,下列说法错误的是().

A.电流表测量干路中的电流
B.通过灯泡 $\mathrm{L}_1$ 和 $\mathrm{L}_2$ 的电流不相等
C.灯泡 $\mathrm{L}_1$ 和 $\mathrm{L}_2$ 两端的电压相等
D.若灯泡 $\mathrm{L}_1$ 断路,则灯泡 $\mathrm{L}_2$ 不会发光

8.D [解析]由图可知,开关S₁和S₂闭合,两灯泡并联,两端电压相等;电流表在干路上,测量干路电流,故A、C正确;灯泡L₁和L₂两端的电压相等,灯泡L₁和L₂的规格不同,故通过灯泡L₁和L₂的电流不相等,故B正确;若灯泡L₁断路,L₁所在的支路断开,但L₂所在的支路不受影响,灯泡L₂会发光,故D错误.

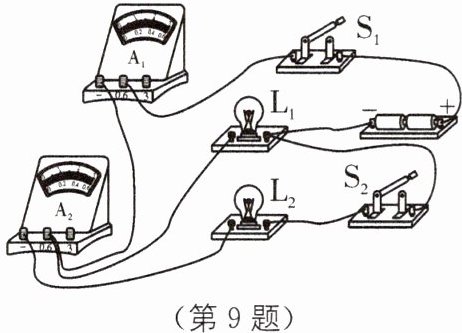

9. (2025·无锡江阴月考)小明学完电路后,自己设计了
如图所示电路,下列有关说法正确的是().

A.只闭合$\mathrm{S}_{1}$,电流表$\mathrm{A}_{1}$测量灯泡$\mathrm{L}_{2}$的电流
B.$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时,电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{1}$的电流
C.先闭合$\mathrm{S}_{1}$再闭合$\mathrm{S}_{2}$,电流表$\mathrm{A}_{1}$的示数不变
D.$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合,若$\mathrm{L}_{1}$灯丝烧断,电流表$\mathrm{A}_{2}$示数不变

9.D [解析]由实物图知,只闭合S₁,电流从电源正极流出,依次经开关S₁、电流表A₁、灯泡L₁后回到电源负极,电路为L₁的简单电路,电流表A₁测量灯泡L₁的电流,故A错误;S₁、S₂都闭合时,电流从电源正极流出,经开关S₁、电流表A₁后分成两路,一路经灯泡L₁,另一路经电流表A₂、灯泡L₂、开关S₂,两路电流汇合后回到电源负极,即灯泡L₁、L₂并联,电流表A₂测通过灯泡L₂的电流,故B错误;若L₁灯丝烧断,因并联电路各支路互不影响,所以电流表A₂示数不变,故D正确;先闭合S₁再闭合S₂,电流表A₁由测量灯泡L₁的电流变为测量干路电流,则电流表A₁示数变大,故C错误.

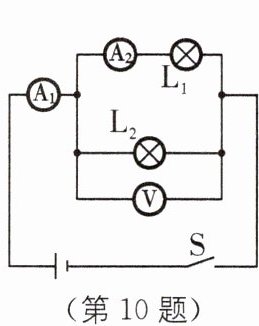

10. 教材 P77 图 13-39·拓展 (2025·盐城亭湖区一模)如图所示,若将开关闭合,电流表 $\mathrm{A}_{1}$ 的读数为1.1 A,电流表 $\mathrm{A}_{2}$ 的读数为 0.2 A,则通过 $\mathrm{L}_{2}$的电流是A,若电压表示数为 3 V,则 $\mathrm{L}_{1}$ 两端的电压是V.

10. 0.9 3 [解析]由电路图可知,两灯泡并联,电流表A₁测干路的电流,电流表A₂测通过L₁的电流,则通过L₁的电流I₁=0.2 A,通过L₂的电流I₂=I-I₁=1.1 A-0.2 A=0.9 A;电压表测电源的电压,并联电路中各支路两端的电压相等,则L₁两端的电压U₁=U=3 V.

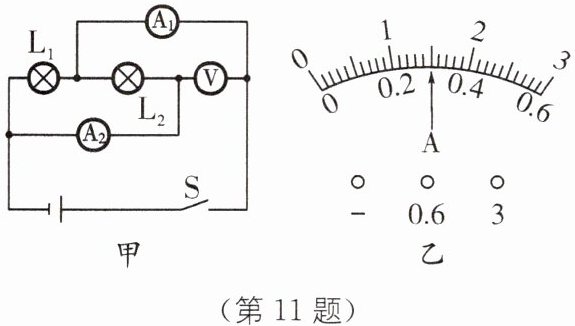

11. 如图甲所示电路中当开关闭合后，电压表示数为2.5 V，两电流表指针偏转均如图乙所示，则灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$联，通过$\mathrm{L}_{1}$的电流是A，电源电压是V.

11.并 1.2 2.5 [解析]由图可知,当开关闭合后,L₁与L₂并联,电压表测量电源电压,示数为2.5 V,即电源电压为2.5 V.电流表A₁测量干路电流,电流表A₂测量通过灯L₂的电流.根据并联电路的电流特点可知干路电流大于某个支路电流,故电流表A₁示数大于电流表A₂示数,所以电流表A₁选择的量程是0~3 A,分度值为0.1 A,示数为1.5 A,即干路电流I=1.5 A;电流表A₂选择的量程是0~0.6 A,分度值为0.02 A,示数为0.3 A,即通过灯L₂的电流I₂=0.3 A.则通过灯L₁的电流I₁=I-I₂=1.5 A-0.3 A=1.2 A.

12. 在如图所示的电路中,闭合开关$\mathrm{S}$、$\mathrm{S}_{1}$后,$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是(填“串联”或“并联”)的,电流表$\mathrm{A}_{1}$的示数为$0.6\ \mathrm{A}$,电流表$\mathrm{A}_{2}$的示数为$0.4\ \mathrm{A}$.则通过灯泡$\mathrm{L}_{2}$的电流为$\mathrm{A}$.若灯泡$\mathrm{L}_{2}$的灯丝烧断,则电压表$\mathrm{V}$的示数将(填“变大”“变小”或“不变”).

12.并联 0.2 不变 [解析]电压表所在支路可视为断路,在如题图所示的电路中,闭合开关S、S₁后,L₁和L₂是并联的,电流表A₁测量干路电流,示数为0.6 A,电流表A₂测量通过灯L₁的电流,示数为0.4 A,根据并联电路电流的规律可知,通过灯泡L₂的电流为I₂=0.6 A-0.4 A=0.2 A.电压表测电源电压,若灯泡L₂的灯丝烧断,电路变为灯L₁的简单电路则电压表V的示数将不变.

13. 如图所示是某实验电路的一部分，若通过导线$ab$的电流大小为$\quantity{0.26}{A}$，方向是$a\to b$，通过导线$cd$的电流方向是，大小为A.

13. d→c 0.76 [解析]电流表选择0~0.6 A的量程,分度值为0.02 A,示数为0.5 A;已知通过导线ab的电流大小为0.26 A,方向是a→b,而电流表中电流方向为“正进负出”,说明导线ab一定在支路上,电流表在另一条支路,cd在干路中,根据电流的走向可知,通过导线cd的方向为d→c,则通过cd导线的电流I_cd=I_A+I_ab=0.5 A+0.26 A=0.76 A.

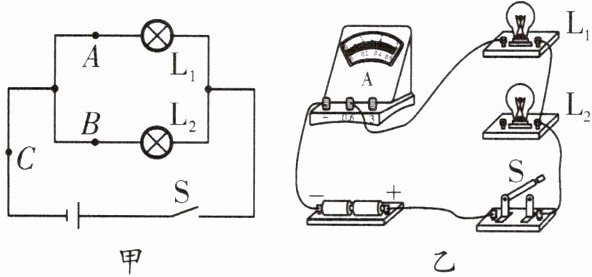

14. (2025·山西晋城阳城县期中)如图甲所示，这是小明进行“探究并联电路电流规律”的实验时设计的电路图.



(1)根据图甲所示的电路图,请你用笔画线代替导线,在图乙中帮小明完成电路连接,使电流表测C处电流.
(2)实验中,小明应该选择两个规格(填“相同”或“不同”)的小灯泡.

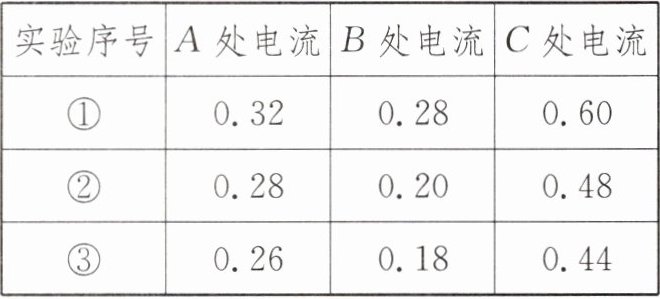

(3)正确连接电路后,小明测出A、B、C三处的电流如表所示,由此可得出结论:.但是细心的小刚发现,记录数据的表格中存在不规范之处,你认为表格中的不规范之处是.

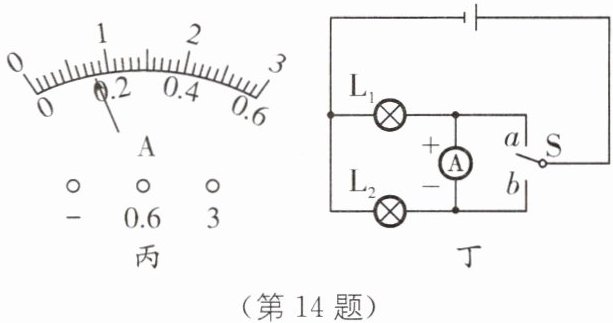

(4)改变小灯泡规格,重新进行上述实验,测得A处电流$I_{A}=0.3\ \mathrm{A}$,观察到C处电流表指针位置如图丙所示,则B处电流大小为A.
(5)为更方便地测出两支路的电流,小明找来一个单刀双掷开关,设计了如图丁所示的电路,当开关S接a时,电流表测量通过(填“$\mathrm{L}_{1}$”或“$\mathrm{L}_{2}$”)的电流;当开关S接b时,电流表(填“能”或“不能”)正常测量通过另一条支路的电流,理由是.

14.(1)如图所示
[解析](1)两个灯泡并联,电流表要测C处电流,应接在干路中,两个灯泡的电流都必须流经电流表.(2)为了使结论更具有普遍性,实验中需要选择两个规格不同的灯泡进行多次测量,从中总结实验结论.(3)分析表格中的数据可知,第1组数据:0.32 A+0.28 A=0.60 A,第2组数据:0.28 A+0.2 A=0.48 A,第3组数据:0.26 A+0.18 A=0.44 A;由此可得出结论:在并联电路中,干路电流等于各支路电流之和.记录数据必须有单位,表格中数据没有单位,是错误的.(4)测得A处电流I_A=0.3 A,则C处的干路电流大于0.3 A,故电流表选择0~3 A的量程,分度值为0.1 A,C处电流表的示数为0.8 A,则B处电流大小为I_B=I_C-I_A=0.8 A-0.3 A=0.5 A.(5)当开关S接a时,电流表与L₂在同一条支路上,故电流表测量通过灯泡L₂的电流.当开关S接b时,电流从电流表的负接线柱流入,正接线柱流出,电流表正负接线柱接反了,电流表不能正常测量出通过另一条支路的电流.
