1.用正投影的方法绘制的物体在投影面上的图形，称为物体的
视图
。答案
1. 视图
2.在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的
三个视图
。答案
2. 三个视图
3.通常我们把从正面得到的视图叫作
主视图
，从左面得到的视图叫作左视图
，从上面得到的视图叫作俯视图
。答案
3. 主视图 左视图 俯视图

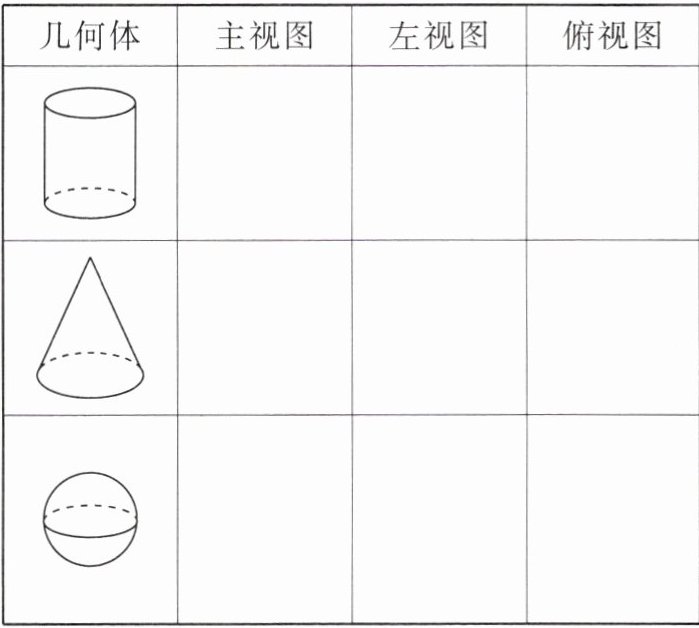

4.请在下面的表格中画出圆柱、圆锥、球的三种视图。
| 几何体 | 主视图 | 左视图 | 俯视图 |
| 圆柱 | | | |
| 圆锥 | |
| |
| 球 | | | |
| 几何体 | 主视图 | 左视图 | 俯视图 |
| 圆柱 | | | |
| 圆锥 | |
| || 球 | | | |
答案
解：
各几何体的三种视图绘制结果如下：
1. 圆柱：
主视图：绘制长等于圆柱底面直径、高等于圆柱高的矩形；
左视图：绘制与主视图完全全等的矩形；
俯视图：绘制直径等于圆柱底面直径的圆。
2. 圆锥：
主视图：绘制底边长等于圆锥底面直径、腰长等于圆锥母线长的等腰三角形；
左视图：绘制与主视图完全全等的等腰三角形；
俯视图：绘制直径等于圆锥底面直径的圆，在圆心位置标注实心点，表示圆锥顶点的投影。
3. 球：
主视图、左视图、俯视图均为大小完全相等的圆，圆的直径等于球的直径。
各几何体的三种视图绘制结果如下：
1. 圆柱：
主视图：绘制长等于圆柱底面直径、高等于圆柱高的矩形；
左视图：绘制与主视图完全全等的矩形；
俯视图：绘制直径等于圆柱底面直径的圆。
2. 圆锥：
主视图：绘制底边长等于圆锥底面直径、腰长等于圆锥母线长的等腰三角形；
左视图：绘制与主视图完全全等的等腰三角形；
俯视图：绘制直径等于圆锥底面直径的圆，在圆心位置标注实心点，表示圆锥顶点的投影。
3. 球：
主视图、左视图、俯视图均为大小完全相等的圆，圆的直径等于球的直径。
5.在画视图时，看得见的部分的轮廓线要画成
实
线，看不见的部分的轮廓线要画成虚
线。答案
5. 实 虚
6. 在三种视图中，主视图反映物体的
长
和高
；俯视图反映物体的长
和宽
；左视图反映物体的高
和宽
。答案
6. 长 高 长 宽 高 宽
7.画三种视图时,对应部分的长度要
相等
,而且通常把俯视图画在主视图下
面,把左视图画在主视图右
面。答案
7. 相等 下 右

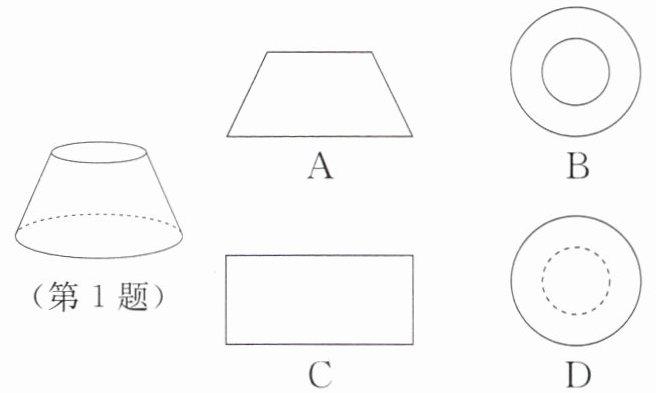

1.如图所示的几何体，从上面看，得到的俯视图是（
B
）。答案
1. B

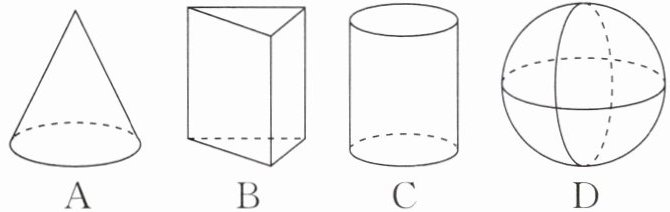

2.下面的立体图形，三种视图都相同的是（
D
）。答案
2. D

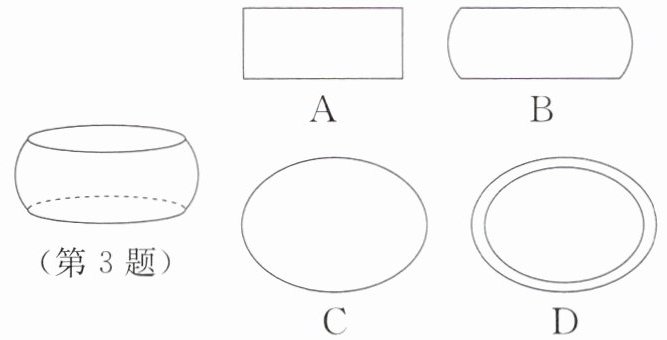

3.先贤孔子曾说过“鼓之舞之”，这是“鼓舞”一词最早的起源。如图所示的是鼓的立体图形，该立体图形的主视图是（
B
）。答案
3. B

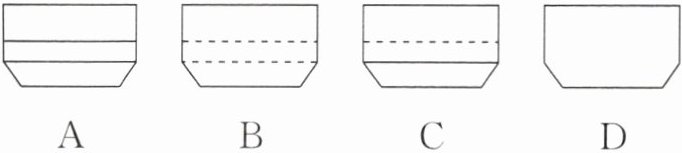

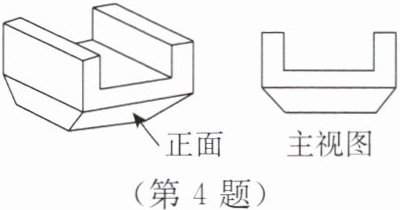

4.斗拱是中国古典建筑上的重要部件。如图所示的是一种斗形构件“三才升”的示意图及其主视图,则它的左视图为(
A
B
C
D
C
)。A
B
C
D
答案
4. C
