4.（湖南益阳中考）如图14-7-12所示，闭合开关S后，下列判断正确的是（
A.螺线管的左端为S极
B.右边小磁针（可自由转动）的N极向左偏转
C.当滑动变阻器的滑动头P向右移动时，螺线管的磁性会减弱
D.改变电流方向，通电螺线管的外部磁场方向不会改变
B
）。A.螺线管的左端为S极
B.右边小磁针（可自由转动）的N极向左偏转
C.当滑动变阻器的滑动头P向右移动时，螺线管的磁性会减弱
D.改变电流方向，通电螺线管的外部磁场方向不会改变
答案
4. B
解析
【分析】
要解决此题，需依次判断螺线管的磁极、小磁针偏转、磁性强弱变化及磁场方向的影响因素。首先根据电源确定电流方向，再用安培定则判断螺线管磁极；根据螺线管外部磁场方向判断小磁针偏转；滑动变阻器滑片移动改变电流大小，影响磁性强弱；电流方向改变会改变磁场方向。
【解析】
1. 确定电流方向：闭合开关S后，电流从电源正极流出，向上进入螺线管左端，沿螺线管绕线向右，从右端流出，经滑动变阻器、开关S回到电源负极。
2. 判断螺线管磁极：右手握住螺线管，四指指向电流的环绕方向（螺线管正面电流向下），大拇指指向左端，因此螺线管左端为N极，右端为S极。
3. 分析各选项：
A选项：螺线管左端为N极，不是S极，错误。
B选项：螺线管右端为S极，外部磁场从N极指向S极，因此螺线管右侧磁场方向向左，小磁针N极指向磁场方向，故N极向左偏转，正确。
C选项：滑片P向右移动，滑动变阻器接入电阻减小，电路电流增大，螺线管磁性增强，不是减弱，错误。
D选项：通电螺线管的磁场方向由电流方向决定，改变电流方向，外部磁场方向会改变，错误。
【答案】
B
【知识点】
安培定则、螺线管磁性、磁场方向
【点评】
本题综合考查安培定则应用、螺线管磁性影响因素、磁场方向判断，需逐步分析各选项，熟练掌握相关知识点即可解答。
【难度系数】
0.5
要解决此题，需依次判断螺线管的磁极、小磁针偏转、磁性强弱变化及磁场方向的影响因素。首先根据电源确定电流方向，再用安培定则判断螺线管磁极；根据螺线管外部磁场方向判断小磁针偏转；滑动变阻器滑片移动改变电流大小，影响磁性强弱；电流方向改变会改变磁场方向。
【解析】
1. 确定电流方向：闭合开关S后，电流从电源正极流出，向上进入螺线管左端，沿螺线管绕线向右，从右端流出，经滑动变阻器、开关S回到电源负极。
2. 判断螺线管磁极：右手握住螺线管，四指指向电流的环绕方向（螺线管正面电流向下），大拇指指向左端，因此螺线管左端为N极，右端为S极。
3. 分析各选项：
A选项：螺线管左端为N极，不是S极，错误。
B选项：螺线管右端为S极，外部磁场从N极指向S极，因此螺线管右侧磁场方向向左，小磁针N极指向磁场方向，故N极向左偏转，正确。
C选项：滑片P向右移动，滑动变阻器接入电阻减小，电路电流增大，螺线管磁性增强，不是减弱，错误。
D选项：通电螺线管的磁场方向由电流方向决定，改变电流方向，外部磁场方向会改变，错误。
【答案】
B
【知识点】
安培定则、螺线管磁性、磁场方向
【点评】
本题综合考查安培定则应用、螺线管磁性影响因素、磁场方向判断，需逐步分析各选项，熟练掌握相关知识点即可解答。
【难度系数】
0.5

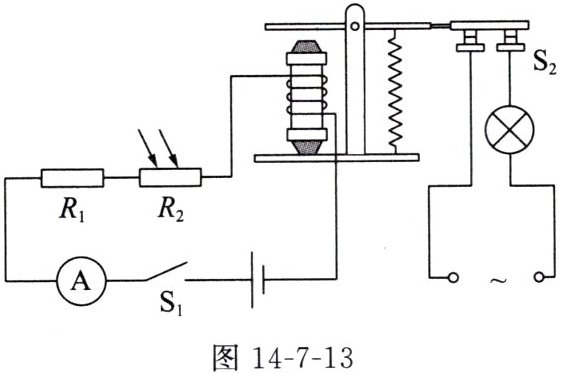

5.（山东东营中考）小区内的路灯能根据光线亮暗情况实现自动控制，其电路原理如图 14-7-13 所示，$R_1$是定值电阻，$R_2$是光敏电阻，其阻值随光照强度的增大而减小。当开关$S_1$闭合、光线变暗时，下列判断正确的是（
图 14-7-13
A.电流表的示数减小，电磁铁的磁性减弱，开关$S_2$闭合
B.电流表的示数减小，电磁铁的磁性增强，开关$S_2$断开
C.电流表的示数增大，电磁铁的磁性增强，开关$S_2$闭合
D.电流表的示数增大，电磁铁的磁性减弱，开关$S_2$断开
A
）。图 14-7-13
A.电流表的示数减小，电磁铁的磁性减弱，开关$S_2$闭合
B.电流表的示数减小，电磁铁的磁性增强，开关$S_2$断开
C.电流表的示数增大，电磁铁的磁性增强，开关$S_2$闭合
D.电流表的示数增大，电磁铁的磁性减弱，开关$S_2$断开
答案
5. A
解析
【分析】
本题需区分控制电路与工作电路，解题思路如下：①根据光敏电阻的特性，光线变暗时R₂阻值增大；②对控制电路（R₁与R₂串联），利用欧姆定律分析电流变化，得到电流表示数变化；③电磁铁磁性强弱由电流大小决定，判断磁性变化；④结合电磁铁磁性对衔铁的作用，确定开关S₂的状态，最终匹配选项。
【解析】
1. 光敏电阻特性：已知R₂阻值随光照强度增大而减小，当光线变暗时，R₂的阻值增大。
2. 控制电路电流分析：控制电路中R₁与R₂串联，电源电压U不变，总电阻$ R_{总}=R_1+R_2 $，R₂增大则$ R_{总} $增大。根据欧姆定律$ I=\frac{U}{R_{总}} $，控制电路的电流减小，因此电流表的示数减小。
3. 电磁铁磁性判断：电磁铁的磁性强弱与电流大小有关，在匝数和铁芯不变时，电流越小，磁性越弱，故电磁铁的磁性减弱。
4. 开关S₂状态判断：当电磁铁磁性减弱时，无法吸下衔铁，衔铁在弹簧拉力作用下复位，使开关S₂闭合，路灯接通电路。
综上，光线变暗时，电流表的示数减小，电磁铁的磁性减弱，开关S₂闭合，对应选项A。
【答案】
A
【知识点】
欧姆定律、电磁铁磁性、光敏电阻特性
【点评】
本题是电磁继电器结合光敏电阻的实际应用，需明确控制电路与工作电路的逻辑关系，利用电学规律和电磁铁特性分析，是中考常见题型。
【难度系数】
0.5
本题需区分控制电路与工作电路，解题思路如下：①根据光敏电阻的特性，光线变暗时R₂阻值增大；②对控制电路（R₁与R₂串联），利用欧姆定律分析电流变化，得到电流表示数变化；③电磁铁磁性强弱由电流大小决定，判断磁性变化；④结合电磁铁磁性对衔铁的作用，确定开关S₂的状态，最终匹配选项。
【解析】
1. 光敏电阻特性：已知R₂阻值随光照强度增大而减小，当光线变暗时，R₂的阻值增大。
2. 控制电路电流分析：控制电路中R₁与R₂串联，电源电压U不变，总电阻$ R_{总}=R_1+R_2 $，R₂增大则$ R_{总} $增大。根据欧姆定律$ I=\frac{U}{R_{总}} $，控制电路的电流减小，因此电流表的示数减小。
3. 电磁铁磁性判断：电磁铁的磁性强弱与电流大小有关，在匝数和铁芯不变时，电流越小，磁性越弱，故电磁铁的磁性减弱。
4. 开关S₂状态判断：当电磁铁磁性减弱时，无法吸下衔铁，衔铁在弹簧拉力作用下复位，使开关S₂闭合，路灯接通电路。
综上，光线变暗时，电流表的示数减小，电磁铁的磁性减弱，开关S₂闭合，对应选项A。
【答案】
A
【知识点】
欧姆定律、电磁铁磁性、光敏电阻特性
【点评】
本题是电磁继电器结合光敏电阻的实际应用，需明确控制电路与工作电路的逻辑关系，利用电学规律和电磁铁特性分析，是中考常见题型。
【难度系数】
0.5

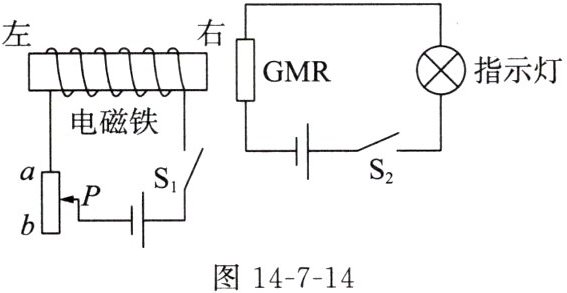

6. 图14-7-14中GMR代表巨磁电阻，其阻值随所在磁场的变强而减小。闭合开关S₁、S₂，下列说法中(
①电磁铁的左端为S极
②电磁铁外部的磁感线从左端出发、回到右端
③将滑动变阻器的滑动头P向b端移动，电磁铁的磁性变强
④将滑动变阻器的滑动头P向a端移动，指示灯变亮
A.只有①③正确
B.只有①②正确
C.只有②④正确
D.只有②③正确
C
)。①电磁铁的左端为S极
②电磁铁外部的磁感线从左端出发、回到右端
③将滑动变阻器的滑动头P向b端移动，电磁铁的磁性变强
④将滑动变阻器的滑动头P向a端移动，指示灯变亮
A.只有①③正确
B.只有①②正确
C.只有②④正确
D.只有②③正确
答案
6. C
解析
【分析】
要判断各说法是否正确，需依次分析电磁铁的极性、磁感线方向、磁性强弱变化以及巨磁电阻所在电路的电流变化：
1. 用安培定则判断电磁铁极性：确定电流在螺线管中的方向，再通过右手螺旋定则判断N、S极；
2. 电磁铁外部磁感线规律：外部磁感线从N极出发，回到S极；
3. 滑动变阻器滑片移动对电磁铁磁性的影响：滑片移动改变接入电阻，进而改变电流，电流越大，电磁铁磁性越强；
4. 巨磁电阻的特性：磁场越强，阻值越小，结合右侧电路欧姆定律判断电流变化，确定指示灯亮度。
【解析】
1. 判断电磁铁极性：闭合S₁后，左侧电路电流路径为：电源正极→S₁→电磁铁右端→电磁铁左端→滑动变阻器→电源负极。根据安培定则，右手握住螺线管，四指指向电流方向（右端流入、左端流出），大拇指指向左端，故电磁铁左端为N极，右端为S极，因此①“左端为S极”错误；
2. 电磁铁外部磁感线：外部磁感线从N极出发回到S极，左端是N极、右端是S极，所以磁感线从左端出发回到右端，②正确；
3. 滑动头P向b端移动：滑动变阻器接入电路的电阻变大，左侧电路电流变小，电磁铁磁性变弱，故③“磁性变强”错误；
4. 滑动头P向a端移动：滑动变阻器接入电阻变小，左侧电流变大，电磁铁磁性变强，GMR阻值随磁场变强而减小，右侧电路总电阻变小，根据欧姆定律，右侧电流变大，指示灯功率变大，指示灯变亮，故④正确。
综上，②④正确，对应选项C。
【答案】
C
【知识点】
安培定则、电磁铁磁性影响因素、欧姆定律、巨磁电阻特性
【点评】
本题结合巨磁电阻特性，综合考查电磁学相关知识，需熟练掌握安培定则、滑动变阻器对电流的影响、欧姆定律等，是一道综合性较强的题目，需逐步分析各选项。
【难度系数】
0.5
要判断各说法是否正确，需依次分析电磁铁的极性、磁感线方向、磁性强弱变化以及巨磁电阻所在电路的电流变化：
1. 用安培定则判断电磁铁极性：确定电流在螺线管中的方向，再通过右手螺旋定则判断N、S极；
2. 电磁铁外部磁感线规律：外部磁感线从N极出发，回到S极；
3. 滑动变阻器滑片移动对电磁铁磁性的影响：滑片移动改变接入电阻，进而改变电流，电流越大，电磁铁磁性越强；
4. 巨磁电阻的特性：磁场越强，阻值越小，结合右侧电路欧姆定律判断电流变化，确定指示灯亮度。
【解析】
1. 判断电磁铁极性：闭合S₁后，左侧电路电流路径为：电源正极→S₁→电磁铁右端→电磁铁左端→滑动变阻器→电源负极。根据安培定则，右手握住螺线管，四指指向电流方向（右端流入、左端流出），大拇指指向左端，故电磁铁左端为N极，右端为S极，因此①“左端为S极”错误；
2. 电磁铁外部磁感线：外部磁感线从N极出发回到S极，左端是N极、右端是S极，所以磁感线从左端出发回到右端，②正确；
3. 滑动头P向b端移动：滑动变阻器接入电路的电阻变大，左侧电路电流变小，电磁铁磁性变弱，故③“磁性变强”错误；
4. 滑动头P向a端移动：滑动变阻器接入电阻变小，左侧电流变大，电磁铁磁性变强，GMR阻值随磁场变强而减小，右侧电路总电阻变小，根据欧姆定律，右侧电流变大，指示灯功率变大，指示灯变亮，故④正确。
综上，②④正确，对应选项C。
【答案】
C
【知识点】
安培定则、电磁铁磁性影响因素、欧姆定律、巨磁电阻特性
【点评】
本题结合巨磁电阻特性，综合考查电磁学相关知识，需熟练掌握安培定则、滑动变阻器对电流的影响、欧姆定律等，是一道综合性较强的题目，需逐步分析各选项。
【难度系数】
0.5
7.（辽宁本溪中考）妈妈送给奶奶一个电动足部按摩器（如图14-7-15所示），它可以对足底进行加热、按摩。下列说法正确的是（
图14-7-15
A.按摩器工作时将机械能转化为电能
B.按摩器的工作原理与动圈式话筒的工作原理相同
C.按摩器发热利用了电流的热效应
D.对足底进行加热时，足底温度升高，利用做功的方式改变了足底的内能
C
）。图14-7-15
A.按摩器工作时将机械能转化为电能
B.按摩器的工作原理与动圈式话筒的工作原理相同
C.按摩器发热利用了电流的热效应
D.对足底进行加热时，足底温度升高，利用做功的方式改变了足底的内能
答案
7. C
解析
【分析】本题是物理概念辨析题，需逐一分析每个选项对应的物理知识，回忆电流的热效应、能量转化、电磁原理、内能改变方式等概念，通过概念对比判断选项正误。
【解析】
A选项：电动按摩器工作时，消耗电能，获得机械能（按摩功能）和内能（加热功能），因此是将电能转化为其他形式的能，而非机械能转化为电能，故A错误。
B选项：动圈式话筒的工作原理是电磁感应现象（导体切割磁感线产生感应电流）；而按摩器的电动机工作原理是通电导体在磁场中受力运动，两者原理不同，故B错误。
C选项：电流通过导体时会产生热量，这种现象是电流的热效应，按摩器的发热功能正是利用电流的热效应实现的，故C正确。
D选项：对足底加热时，热量从按摩器传递到足底，是通过热传递的方式改变足底的内能，并非做功，故D错误。
【答案】C
【知识点】电流的热效应、能量转化、内能的改变
【点评】本题考查电与磁、能量转化、内能改变的基础概念，属于中考常见的概念辨析题，需准确区分各物理概念的本质，难度适中。
【难度系数】0.6
【解析】
A选项：电动按摩器工作时，消耗电能，获得机械能（按摩功能）和内能（加热功能），因此是将电能转化为其他形式的能，而非机械能转化为电能，故A错误。
B选项：动圈式话筒的工作原理是电磁感应现象（导体切割磁感线产生感应电流）；而按摩器的电动机工作原理是通电导体在磁场中受力运动，两者原理不同，故B错误。
C选项：电流通过导体时会产生热量，这种现象是电流的热效应，按摩器的发热功能正是利用电流的热效应实现的，故C正确。
D选项：对足底加热时，热量从按摩器传递到足底，是通过热传递的方式改变足底的内能，并非做功，故D错误。
【答案】C
【知识点】电流的热效应、能量转化、内能的改变
【点评】本题考查电与磁、能量转化、内能改变的基础概念，属于中考常见的概念辨析题，需准确区分各物理概念的本质，难度适中。
【难度系数】0.6
