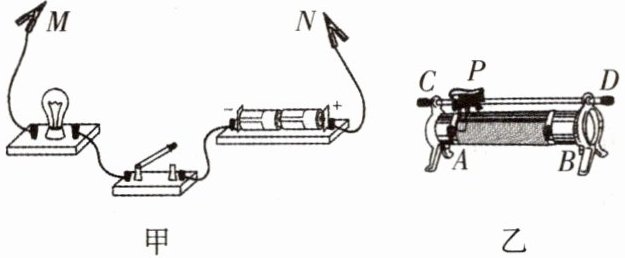

9. [2026宿州模拟]将图甲中的夹子M、N分别夹在图乙所示滑动变阻器的接线柱上，闭合开关后，滑动变阻器接入电路的电阻最大，且能调节灯泡亮度的接法是（
A.M接A，N接B
B.M接C，N接D
C.M接D，N接A
D.M接C，N接B
D
）A.M接A，N接B
B.M接C，N接D
C.M接D，N接A
D.M接C，N接B
答案
9.D
解析
【分析】
要解决本题，需掌握滑动变阻器的工作原理与正确接法：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线；若接两个上接线柱，相当于接入导线，电阻为0，无法调节；若接两个下接线柱，相当于接入定值电阻，电阻不变，无法调节。同时，接入下接线柱后，滑片离该下接线柱越远，接入的电阻丝越长，电阻越大。接下来逐一分析选项：
1. 选项A：M接A、N接B，接两个下接线柱，滑动变阻器为定值电阻，无法调节，不符合“能调节灯泡亮度”的要求，排除。
2. 选项B：M接C、N接D，接两个上接线柱，滑动变阻器相当于导线，电阻为0，无法调节，排除。
3. 选项C：M接D、N接A，接入的是下接线柱A和上接线柱D，接入电阻丝为AP段，虽能调节电阻，但无法满足“接入电阻最大”的要求，排除。
4. 选项D：M接C、N接B，接入的是下接线柱B和上接线柱C，接入电阻丝为BP段，当滑片在最左端时，BP段电阻丝最长，接入电阻最大，且为“一上一下”接法，可调节电阻，符合要求。
【解析】
滑动变阻器需按“一上一下”接线才能调节电阻，分析各选项：
A选项：接两个下接线柱，接入全部电阻丝，为定值电阻，无法调节，错误。
B选项：接两个上接线柱，接入金属杆，电阻几乎为0，无法调节，错误。
C选项：接D和A，接入AP段电阻丝，无法使接入电阻最大，错误。
D选项：接C和B，接入BP段电阻丝，滑片在最左端时，BP段最长，接入电阻最大，且能调节，正确。
【答案】
D
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的正确接线规则，是电学基础题，需牢记“一上一下”的接线原则，以及接入电阻与滑片位置的关系，属于易掌握的基础知识点。
【难度系数】
0.4
要解决本题，需掌握滑动变阻器的工作原理与正确接法：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线；若接两个上接线柱，相当于接入导线，电阻为0，无法调节；若接两个下接线柱，相当于接入定值电阻，电阻不变，无法调节。同时，接入下接线柱后，滑片离该下接线柱越远，接入的电阻丝越长，电阻越大。接下来逐一分析选项：
1. 选项A：M接A、N接B，接两个下接线柱，滑动变阻器为定值电阻，无法调节，不符合“能调节灯泡亮度”的要求，排除。
2. 选项B：M接C、N接D，接两个上接线柱，滑动变阻器相当于导线，电阻为0，无法调节，排除。
3. 选项C：M接D、N接A，接入的是下接线柱A和上接线柱D，接入电阻丝为AP段，虽能调节电阻，但无法满足“接入电阻最大”的要求，排除。
4. 选项D：M接C、N接B，接入的是下接线柱B和上接线柱C，接入电阻丝为BP段，当滑片在最左端时，BP段电阻丝最长，接入电阻最大，且为“一上一下”接法，可调节电阻，符合要求。
【解析】
滑动变阻器需按“一上一下”接线才能调节电阻，分析各选项：
A选项：接两个下接线柱，接入全部电阻丝，为定值电阻，无法调节，错误。
B选项：接两个上接线柱，接入金属杆，电阻几乎为0，无法调节，错误。
C选项：接D和A，接入AP段电阻丝，无法使接入电阻最大，错误。
D选项：接C和B，接入BP段电阻丝，滑片在最左端时，BP段最长，接入电阻最大，且能调节，正确。
【答案】
D
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的正确接线规则，是电学基础题，需牢记“一上一下”的接线原则，以及接入电阻与滑片位置的关系，属于易掌握的基础知识点。
【难度系数】
0.4

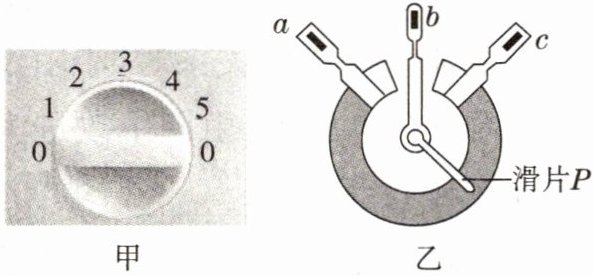

10.图甲是家用风扇的调速开关，图乙是调速开关的电位器结构图，a、b、c是它的三个接线柱，如果要使滑片P顺时针转动时风扇转速加快，下列连接方法正确的是（
A.将接线柱a与b接入电路
B.将接线柱b与c接入电路
C.将接线柱a与c接入电路
D.以上连接方法都可以
A
）A.将接线柱a与b接入电路
B.将接线柱b与c接入电路
C.将接线柱a与c接入电路
D.以上连接方法都可以
答案
10.A
解析
【分析】
要解决此题，需明确电位器的本质是滑动变阻器，其工作原理是通过改变接入电路的电阻丝长度改变电阻，电路中电阻越小，电流越大，风扇转速越快。题目要求滑片P顺时针转动时风扇转速加快，即滑片顺时针转动时，接入电路的电阻需变小。需结合电位器接线柱结构（a、c为电阻丝两端，b为滑片），分析不同接线柱接入时，滑片转动对应的电阻变化情况。
【解析】
电位器相当于滑动变阻器，接线规则与滑动变阻器类似，需“一上一下”接线（此处b对应滑动变阻器的“上”接线柱，a、c对应电阻丝两端即“下”接线柱）：
1. 选项A：将接线柱a与b接入电路，接入电路的是a到滑片P的电阻丝；当滑片P顺时针转动时，a到P的电阻丝长度变短，电阻变小，电路电流变大，风扇转速加快，符合要求。
2. 选项B：将接线柱b与c接入电路，接入的是c到滑片P的电阻丝；滑片顺时针转动时，c到P的电阻丝长度变长，电阻变大，电流变小，风扇转速减慢，不符合要求。
3. 选项C：将接线柱a与c接入电路，接入的是整个电阻丝，电阻大小不变，电路电流不变，风扇转速不变，不符合要求。
4. 选项D：因A正确，故该选项错误。
【答案】
A
【知识点】
滑动变阻器应用、电位器工作原理
【点评】
本题结合家用风扇调速开关考查滑动变阻器的实际应用，需理解电位器结构与滑动变阻器的对应关系，通过分析滑片转动时接入电阻的变化判断转速变化，注重理论联系实际。
【难度系数】
0.6
要解决此题，需明确电位器的本质是滑动变阻器，其工作原理是通过改变接入电路的电阻丝长度改变电阻，电路中电阻越小，电流越大，风扇转速越快。题目要求滑片P顺时针转动时风扇转速加快，即滑片顺时针转动时，接入电路的电阻需变小。需结合电位器接线柱结构（a、c为电阻丝两端，b为滑片），分析不同接线柱接入时，滑片转动对应的电阻变化情况。
【解析】
电位器相当于滑动变阻器，接线规则与滑动变阻器类似，需“一上一下”接线（此处b对应滑动变阻器的“上”接线柱，a、c对应电阻丝两端即“下”接线柱）：
1. 选项A：将接线柱a与b接入电路，接入电路的是a到滑片P的电阻丝；当滑片P顺时针转动时，a到P的电阻丝长度变短，电阻变小，电路电流变大，风扇转速加快，符合要求。
2. 选项B：将接线柱b与c接入电路，接入的是c到滑片P的电阻丝；滑片顺时针转动时，c到P的电阻丝长度变长，电阻变大，电流变小，风扇转速减慢，不符合要求。
3. 选项C：将接线柱a与c接入电路，接入的是整个电阻丝，电阻大小不变，电路电流不变，风扇转速不变，不符合要求。
4. 选项D：因A正确，故该选项错误。
【答案】
A
【知识点】
滑动变阻器应用、电位器工作原理
【点评】
本题结合家用风扇调速开关考查滑动变阻器的实际应用，需理解电位器结构与滑动变阻器的对应关系，通过分析滑片转动时接入电阻的变化判断转速变化，注重理论联系实际。
【难度系数】
0.6
11.电动自行车是人们喜爱的交通工具，它具有轻便、节能、环保等特点，将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的
开关
。电动自行车骑行过程中，右手把向后旋转的角度越大，车速就越大，右手把的实质相当于一个滑动变阻器
（填“用电器”或“滑动变阻器”）。答案
11.开关;滑动变阻器
解析
【分析】首先明确电路中不同元件的功能：车钥匙插入锁孔旋转控制电路通断，对应开关的作用；电动自行车右手把旋转角度越大车速越大，说明它能改变电路中的电流，需结合滑动变阻器的特性分析。
【解析】1. 电路中，开关的作用是控制电路的通断，车钥匙插入锁孔并顺时针旋转使车子通电，相当于控制电路通断的开关；2. 滑动变阻器通过改变接入电路的电阻来改变电路中的电流，从而调节用电器的工作状态，电动自行车右手把旋转角度越大车速越大，说明它能改变电路中的电阻，实质是滑动变阻器（用电器是消耗电能的装置，不符合右手把的功能）。
【答案】开关;滑动变阻器
【知识点】电路元件、滑动变阻器
【点评】本题结合生活中的电动自行车部件，考查电路元件的识别，将物理知识与实际应用结合，属于基础题，难度较低。
【难度系数】0.7
【解析】1. 电路中，开关的作用是控制电路的通断，车钥匙插入锁孔并顺时针旋转使车子通电，相当于控制电路通断的开关；2. 滑动变阻器通过改变接入电路的电阻来改变电路中的电流，从而调节用电器的工作状态，电动自行车右手把旋转角度越大车速越大，说明它能改变电路中的电阻，实质是滑动变阻器（用电器是消耗电能的装置，不符合右手把的功能）。
【答案】开关;滑动变阻器
【知识点】电路元件、滑动变阻器
【点评】本题结合生活中的电动自行车部件，考查电路元件的识别，将物理知识与实际应用结合，属于基础题，难度较低。
【难度系数】0.7

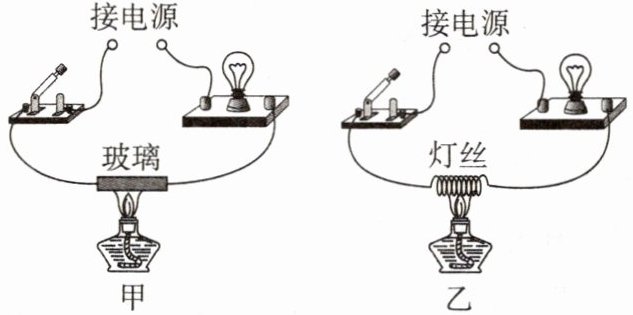

12.如图甲所示,闭合开关后小灯泡不亮。用酒精灯灼烧玻璃,随着玻璃温度升高,小灯泡逐渐亮起来。由此可初步得出结论：
。
如图乙所示,将灯丝接入电路,闭合开关后小灯泡发光。给灯丝加热,小灯泡会变暗。由此可初步得出结论：
。
玻璃的电阻随温度的升高而减小
。
如图乙所示,将灯丝接入电路,闭合开关后小灯泡发光。给灯丝加热,小灯泡会变暗。由此可初步得出结论：
灯丝的电阻随温度的升高而增大
。
答案
12.玻璃的电阻随温度的升高而减小;灯丝的电阻随温度的升高而增大
解析
【分析】首先分析甲图：常温下玻璃接入电路，闭合开关后小灯泡不亮，说明此时玻璃是绝缘体，电路中电流极小；用酒精灯灼烧玻璃，玻璃温度升高，小灯泡逐渐变亮，说明电路中电流变大，根据欧姆定律，电源电压不变时，电流变大意味着电阻变小，由此可推导玻璃的电阻随温度变化的规律。再分析乙图：常温下灯丝接入电路，闭合开关后小灯泡发光，说明电路导通；给灯丝加热，小灯泡变暗，说明电路中电流变小，同理，电源电压不变时，电流变小意味着电阻变大，由此推导灯丝的电阻随温度变化的规律。
【解析】1. 甲图实验：常温下玻璃是绝缘体，电路几乎无电流，小灯泡不亮；加热玻璃，温度升高，玻璃的导电性增强，电阻减小，电路中电流增大，小灯泡逐渐变亮，因此得出结论：玻璃的电阻随温度的升高而减小。2. 乙图实验：常温下灯丝是导体，电路导通，小灯泡发光；加热灯丝，灯丝温度升高，小灯泡变暗，说明电路中电流减小，由欧姆定律$I=\frac{U}{R}$可知，电源电压$U$不变，电流$I$减小则电阻$R$增大，因此得出结论：灯丝的电阻随温度的升高而增大。
【答案】玻璃的电阻随温度的升高而减小；灯丝的电阻随温度的升高而增大
【知识点】电阻与温度的关系，导体与绝缘体的转化
【点评】本题通过两个对比实验探究不同材料的电阻随温度的变化规律，结合实验现象分析结论，考查对电阻影响因素的理解，属于电学基础实验题，难度适中。
【难度系数】0.5
【解析】1. 甲图实验：常温下玻璃是绝缘体，电路几乎无电流，小灯泡不亮；加热玻璃，温度升高，玻璃的导电性增强，电阻减小，电路中电流增大，小灯泡逐渐变亮，因此得出结论：玻璃的电阻随温度的升高而减小。2. 乙图实验：常温下灯丝是导体，电路导通，小灯泡发光；加热灯丝，灯丝温度升高，小灯泡变暗，说明电路中电流减小，由欧姆定律$I=\frac{U}{R}$可知，电源电压$U$不变，电流$I$减小则电阻$R$增大，因此得出结论：灯丝的电阻随温度的升高而增大。
【答案】玻璃的电阻随温度的升高而减小；灯丝的电阻随温度的升高而增大
【知识点】电阻与温度的关系，导体与绝缘体的转化
【点评】本题通过两个对比实验探究不同材料的电阻随温度的变化规律，结合实验现象分析结论，考查对电阻影响因素的理解，属于电学基础实验题，难度适中。
【难度系数】0.5
