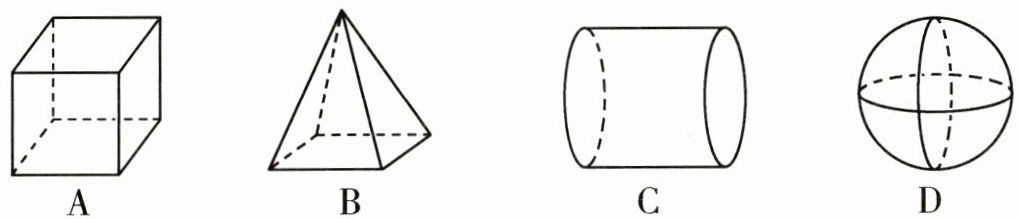

6. 下列几何体中,主视图与俯视图不相同的是 (
)
)答案
B
解析
【分析】
解题时首先明确主视图、俯视图的定义：主视图是从几何体正前方观察得到的平面图形，俯视图是从几何体正上方观察得到的平面图形。接下来依次分析每个选项中几何体的主视图和俯视图的形状，对比二者是否一致，即可找到符合要求的选项。
【解析】
我们逐个分析选项：
A. 正方体：从正面看得到的主视图是正方形，从上方看得到的俯视图也是正方形，二者相同，不符合题意；
B. 四棱锥：从正面看得到的主视图是三角形，从上方看得到的俯视图是带有中心和顶点连线的正方形，二者形状不同，符合题意；
C. 横放的圆柱：从正面看得到的主视图是矩形，从上方看得到的俯视图也是矩形，二者相同，不符合题意；
D. 球：从正面看得到的主视图是圆，从上方看得到的俯视图也是圆，二者相同，不符合题意。
综上，主视图与俯视图不相同的是四棱锥。
【答案】
B
【知识点】
三视图识别、主视图概念、俯视图概念
【点评】
本题属于基础类考题，重点考查常见几何体的三视图判断，熟练掌握不同几何体的视图特征，同时关注几何体摆放方式对视图的影响，即可快速准确解题。
【难度系数】
0.8
解题时首先明确主视图、俯视图的定义：主视图是从几何体正前方观察得到的平面图形，俯视图是从几何体正上方观察得到的平面图形。接下来依次分析每个选项中几何体的主视图和俯视图的形状，对比二者是否一致，即可找到符合要求的选项。
【解析】
我们逐个分析选项：
A. 正方体：从正面看得到的主视图是正方形，从上方看得到的俯视图也是正方形，二者相同，不符合题意；
B. 四棱锥：从正面看得到的主视图是三角形，从上方看得到的俯视图是带有中心和顶点连线的正方形，二者形状不同，符合题意；
C. 横放的圆柱：从正面看得到的主视图是矩形，从上方看得到的俯视图也是矩形，二者相同，不符合题意；
D. 球：从正面看得到的主视图是圆，从上方看得到的俯视图也是圆，二者相同，不符合题意。
综上，主视图与俯视图不相同的是四棱锥。
【答案】
B
【知识点】
三视图识别、主视图概念、俯视图概念
【点评】
本题属于基础类考题，重点考查常见几何体的三视图判断，熟练掌握不同几何体的视图特征，同时关注几何体摆放方式对视图的影响，即可快速准确解题。
【难度系数】
0.8

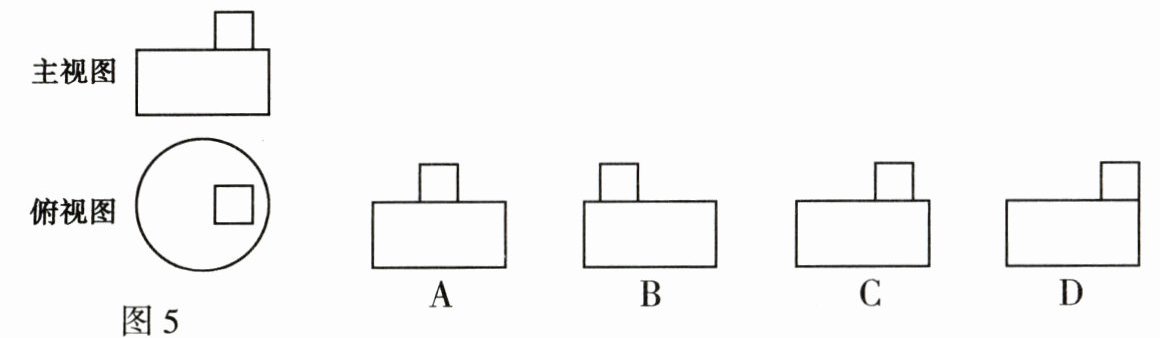

7. (2025·河北)一个几何体由圆柱和正方体组成，其主视图、俯视图如图5所示，则其左视图为 ()
答案
C
解析
【分析】
解决本题首先要明确三视图的观察规则：主视图是从几何体正面观察得到的图形，俯视图是从上方观察得到的图形，左视图是从左侧观察得到的图形，三者满足“长对正、高平齐、宽相等”的投影规律。首先结合已知的主视图和俯视图判断几何体的结构：下方是竖直放置的圆柱，上方的正方体位于圆柱顶面的右侧区域，且未达到圆柱的最右端。再推导左视图的形状：圆柱的左视图为矩形，和主视图下方的大矩形大小一致；再确定上方小正方形的位置，从左侧观察时，位于圆柱顶面右侧的正方体会出现在下方矩形的顶部偏右位置，且不会与矩形右边缘对齐，最后对比选项即可得到答案。
【解析】
1. 确定几何体结构：该几何体由下方竖直圆柱和上方正方体组成，结合俯视图可知，正方体位于圆柱顶面的右侧区域，且未贴近圆柱的最右侧边缘。
2. 推导左视图基础形状：竖直圆柱的左视图为矩形，与主视图下方的大矩形形状、尺寸一致。
3. 确定小正方形的位置：从左侧观察几何体时，圆柱顶面的正方体在左视图中呈现为小正方形，由于正方体在圆柱的右侧区域（未到最右端），因此小正方形位于大矩形顶部偏右的位置，且右侧不与大矩形的右边缘对齐。
4. 对比选项：选项A小正方形居中，选项B小正方形在最左侧，选项D小正方形与大矩形右边缘对齐，均不符合推导结果，只有选项C符合要求。
【答案】
C
【知识点】
几何体的三视图，三视图投影规律
【点评】
本题考查根据已知三视图判断未知视图，需要学生具备基础的空间想象能力，掌握三视图的观察规则和投影规律即可顺利求解，是视图类的常规题型。
【难度系数】
0.7
解决本题首先要明确三视图的观察规则：主视图是从几何体正面观察得到的图形，俯视图是从上方观察得到的图形，左视图是从左侧观察得到的图形，三者满足“长对正、高平齐、宽相等”的投影规律。首先结合已知的主视图和俯视图判断几何体的结构：下方是竖直放置的圆柱，上方的正方体位于圆柱顶面的右侧区域，且未达到圆柱的最右端。再推导左视图的形状：圆柱的左视图为矩形，和主视图下方的大矩形大小一致；再确定上方小正方形的位置，从左侧观察时，位于圆柱顶面右侧的正方体会出现在下方矩形的顶部偏右位置，且不会与矩形右边缘对齐，最后对比选项即可得到答案。
【解析】
1. 确定几何体结构：该几何体由下方竖直圆柱和上方正方体组成，结合俯视图可知，正方体位于圆柱顶面的右侧区域，且未贴近圆柱的最右侧边缘。
2. 推导左视图基础形状：竖直圆柱的左视图为矩形，与主视图下方的大矩形形状、尺寸一致。
3. 确定小正方形的位置：从左侧观察几何体时，圆柱顶面的正方体在左视图中呈现为小正方形，由于正方体在圆柱的右侧区域（未到最右端），因此小正方形位于大矩形顶部偏右的位置，且右侧不与大矩形的右边缘对齐。
4. 对比选项：选项A小正方形居中，选项B小正方形在最左侧，选项D小正方形与大矩形右边缘对齐，均不符合推导结果，只有选项C符合要求。
【答案】
C
【知识点】
几何体的三视图，三视图投影规律
【点评】
本题考查根据已知三视图判断未知视图，需要学生具备基础的空间想象能力，掌握三视图的观察规则和投影规律即可顺利求解，是视图类的常规题型。
【难度系数】
0.7

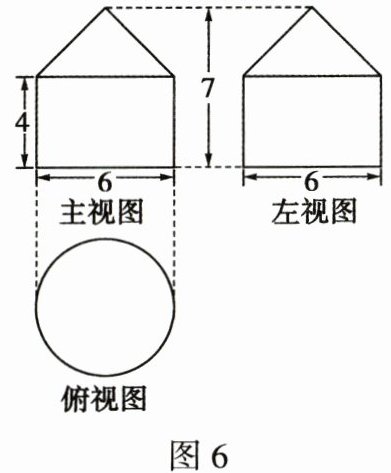

8. 一个粮仓的三视图如图6所示(单位:m),则它的体积是（）
A.$21π \ \mathrm{m}^3$
B.$30π \ \mathrm{m}^3$
C.$45π \ \mathrm{m}^3$
D.$63π \ \mathrm{m}^3$
A.$21π \ \mathrm{m}^3$
B.$30π \ \mathrm{m}^3$
C.$45π \ \mathrm{m}^3$
D.$63π \ \mathrm{m}^3$
答案
C
解析
【分析】
首先观察三视图判断粮仓的几何体构成：俯视图为圆，主视图、左视图下部是矩形、上部是三角形，可知该粮仓是下部圆柱、上部圆锥的组合体。接下来需要分别确定圆柱、圆锥的底面半径和高，再分别代入对应体积公式计算，最后求和得到总体积即可。
【解析】
由三视图可知，该几何体是圆柱与圆锥的组合体：
1. 确定参数：圆柱和圆锥的底面直径均为6m，因此底面半径$ r = 6÷2 = 3\mathrm{m} $；圆柱的高$ h_1 = 4\mathrm{m} $，圆锥的高$ h_2 = 7 - 4 = 3\mathrm{m} $。
2. 计算圆柱体积：$ V_{\mathrm{圆柱}} = π r^2 h_1 = π×3^2×4 = 36π \ \mathrm{m}^3 $
3. 计算圆锥体积：$ V_{\mathrm{圆锥}} = \frac{1}{3}π r^2 h_2 = \frac{1}{3}×π×3^2×3 = 9π \ \mathrm{m}^3 $
4. 总体积：$ V = V_{\mathrm{圆柱}} + V_{\mathrm{圆锥}} = 36π + 9π = 45π \ \mathrm{m}^3 $
【答案】
C
【知识点】
三视图识别几何体，圆柱体积计算，圆锥体积计算
【点评】
本题重点考查组合体体积的计算，解题的关键是通过三视图准确判断几何体的组成，以及各部分对应的尺寸参数，只要熟练掌握圆柱、圆锥的体积公式，细心计算即可得分。
【难度系数】
0.7
首先观察三视图判断粮仓的几何体构成：俯视图为圆，主视图、左视图下部是矩形、上部是三角形，可知该粮仓是下部圆柱、上部圆锥的组合体。接下来需要分别确定圆柱、圆锥的底面半径和高，再分别代入对应体积公式计算，最后求和得到总体积即可。
【解析】
由三视图可知，该几何体是圆柱与圆锥的组合体：
1. 确定参数：圆柱和圆锥的底面直径均为6m，因此底面半径$ r = 6÷2 = 3\mathrm{m} $；圆柱的高$ h_1 = 4\mathrm{m} $，圆锥的高$ h_2 = 7 - 4 = 3\mathrm{m} $。
2. 计算圆柱体积：$ V_{\mathrm{圆柱}} = π r^2 h_1 = π×3^2×4 = 36π \ \mathrm{m}^3 $
3. 计算圆锥体积：$ V_{\mathrm{圆锥}} = \frac{1}{3}π r^2 h_2 = \frac{1}{3}×π×3^2×3 = 9π \ \mathrm{m}^3 $
4. 总体积：$ V = V_{\mathrm{圆柱}} + V_{\mathrm{圆锥}} = 36π + 9π = 45π \ \mathrm{m}^3 $
【答案】
C
【知识点】
三视图识别几何体，圆柱体积计算，圆锥体积计算
【点评】
本题重点考查组合体体积的计算，解题的关键是通过三视图准确判断几何体的组成，以及各部分对应的尺寸参数，只要熟练掌握圆柱、圆锥的体积公式，细心计算即可得分。
【难度系数】
0.7

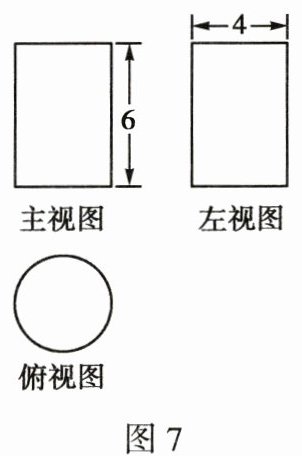

9.一个圆柱的三视图如图7所示,若其俯视图为圆,则这个圆柱的体积为（）
A.24
B.24π
C.96
D.96π
A.24
B.24π
C.96
D.96π
答案
B
解析
【分析】
首先根据三视图的特征判断出该几何体为圆柱，接下来从三视图中提取计算所需数据：左视图的水平长度4对应圆柱底面圆的直径，主视图的竖直长度6对应圆柱的高；再回忆圆柱体积公式为底面积乘高，先计算底面半径，再代入公式求解即可。
【解析】
解：由三视图可知该几何体是圆柱，
由左视图得圆柱底面圆的直径为4，因此底面半径$r=4÷2=2$，
由主视图得圆柱的高$h=6$，
根据圆柱体积公式$V=π r^2 h$，代入数据得：
$V=π×2^2×6=24π$
所以这个圆柱的体积为24π。
【答案】
B
【知识点】
三视图识别，圆柱体积计算
【点评】
本题属于基础题，解题的关键是能从三视图中准确获取圆柱的底面直径和高的对应数据，再结合圆柱体积公式即可快速求解，主要考查学生的空间想象能力和基础公式的应用能力。
【难度系数】
0.8
首先根据三视图的特征判断出该几何体为圆柱，接下来从三视图中提取计算所需数据：左视图的水平长度4对应圆柱底面圆的直径，主视图的竖直长度6对应圆柱的高；再回忆圆柱体积公式为底面积乘高，先计算底面半径，再代入公式求解即可。
【解析】
解：由三视图可知该几何体是圆柱，
由左视图得圆柱底面圆的直径为4，因此底面半径$r=4÷2=2$，
由主视图得圆柱的高$h=6$，
根据圆柱体积公式$V=π r^2 h$，代入数据得：
$V=π×2^2×6=24π$
所以这个圆柱的体积为24π。
【答案】
B
【知识点】
三视图识别，圆柱体积计算
【点评】
本题属于基础题，解题的关键是能从三视图中准确获取圆柱的底面直径和高的对应数据，再结合圆柱体积公式即可快速求解，主要考查学生的空间想象能力和基础公式的应用能力。
【难度系数】
0.8

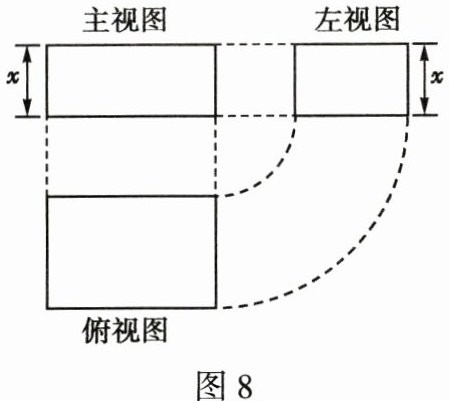

10. 图8是某长方体的三视图,若用S表示面积,$S_{主}=x^2+2x,S_{左}=x^2+x$,则$S_{俯}$等于 ()
A.$x^2+3x+2$
B.$x^2+2$
C.$x^2+2x+1$
D.$2x^2+3x$
A.$x^2+3x+2$
B.$x^2+2$
C.$x^2+2x+1$
D.$2x^2+3x$
答案
A
解析
【分析】
解题时先明确长方体三视图的边长对应关系：主视图的邻边对应长方体的长和高，左视图的邻边对应长方体的宽和高，俯视图的邻边对应长方体的长和宽。首先对已知的主视图、左视图面积的代数式进行因式分解，找到公共因式即为高x，由此推出长方体的长和宽，最后用长乘宽即可求出俯视图的面积。
【解析】
1. 对主视图面积因式分解：
$S_{主}=x^2+2x=x(x+2)$，已知主视图的竖直边长为高x，因此长方体的长为$x+2$。
2. 对左视图面积因式分解：
$S_{左}=x^2+x=x(x+1)$，已知左视图的竖直边长为高x，因此长方体的宽为$x+1$。
3. 计算俯视图面积：
俯视图面积=长×宽，即$S_{俯}=(x+2)(x+1)=x^2+3x+2$。
【答案】
A
【知识点】
因式分解，三视图的识别，整式乘法
【点评】
本题是几何与代数的基础综合题，核心是理清长方体三视图和长方体长宽高的对应关系，结合因式分解和整式乘法运算即可求解，侧重考查对基础知识点的综合运用能力。
【难度系数】
0.7
解题时先明确长方体三视图的边长对应关系：主视图的邻边对应长方体的长和高，左视图的邻边对应长方体的宽和高，俯视图的邻边对应长方体的长和宽。首先对已知的主视图、左视图面积的代数式进行因式分解，找到公共因式即为高x，由此推出长方体的长和宽，最后用长乘宽即可求出俯视图的面积。
【解析】
1. 对主视图面积因式分解：
$S_{主}=x^2+2x=x(x+2)$，已知主视图的竖直边长为高x，因此长方体的长为$x+2$。
2. 对左视图面积因式分解：
$S_{左}=x^2+x=x(x+1)$，已知左视图的竖直边长为高x，因此长方体的宽为$x+1$。
3. 计算俯视图面积：
俯视图面积=长×宽，即$S_{俯}=(x+2)(x+1)=x^2+3x+2$。
【答案】
A
【知识点】
因式分解，三视图的识别，整式乘法
【点评】
本题是几何与代数的基础综合题，核心是理清长方体三视图和长方体长宽高的对应关系，结合因式分解和整式乘法运算即可求解，侧重考查对基础知识点的综合运用能力。
【难度系数】
0.7
