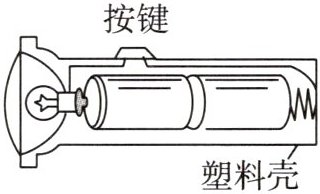

1. 观察如图所示的手电筒结构图，灯泡工作时的电压约为(
A.0.3 V
B.1.5 V
C.3 V
D.4 V
C
)A.0.3 V
B.1.5 V
C.3 V
D.4 V
答案
1. C
解析
【分析】要确定灯泡工作时的电压，需结合手电筒的电源组成分析：手电筒一般使用干电池供电，一节干电池的电压为1.5V；观察结构图可知，该手电筒内有两节干电池，串联电池组的总电压等于各节电池电压之和，由此可计算出电源电压，即灯泡工作时的电压。
【解析】一节干电池的电压是1.5V，手电筒内两节干电池串联，根据串联电路电压规律，总电压为各电池电压之和，即$U=1.5V×2=3V$，因此灯泡工作时的电压约为3V，对应选项C。
【答案】C
【知识点】串联电路电压规律、干电池电压
【点评】本题结合生活中的手电筒实例，考查对常见电源电压和串联电路电压特点的掌握，联系生活实际，难度适中。
【难度系数】0.5
【解析】一节干电池的电压是1.5V，手电筒内两节干电池串联，根据串联电路电压规律，总电压为各电池电压之和，即$U=1.5V×2=3V$，因此灯泡工作时的电压约为3V，对应选项C。
【答案】C
【知识点】串联电路电压规律、干电池电压
【点评】本题结合生活中的手电筒实例，考查对常见电源电压和串联电路电压特点的掌握，联系生活实际，难度适中。
【难度系数】0.5
2. 如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为$U_{ab}=2\ \mathrm{V}$，$U_{bc}=2\ \mathrm{V}$，$U_{ac}=4\ \mathrm{V}$，在表格中记录数据后，下一步应该做的是（
A.整理器材，结束实验
B.换用不同规格的小灯泡，再测出几组电压值
C.分析数据，得出结论
D.换用电压表的另一量程，再测出一组电压值
B
）A.整理器材，结束实验
B.换用不同规格的小灯泡，再测出几组电压值
C.分析数据，得出结论
D.换用电压表的另一量程，再测出一组电压值
答案
2. B
解析
【分析】
探究串联电路电压关系的实验中，仅一次实验得出的结论具有偶然性，无法得到普遍适用的规律。本次实验使用了相同规格的小灯泡，测得ab、bc两端电压相等，属于特殊情况，为了让结论更可靠，需要更换不同规格的小灯泡进行多次实验，获取多组数据后再总结规律。
【解析】
在探究串联电路电压关系时，为避免实验结论的偶然性，需进行多次实验。当前仅用相同规格的小灯泡完成一次测量，结论不具有普遍性：A选项直接结束实验，无法得到普遍规律；C选项仅分析当前数据得出结论，存在偶然性；D选项换用量程对结论的普遍性无帮助；B选项换用不同规格的小灯泡，重复测量多组数据，能使结论更具普遍性，因此选B。
【答案】
B
【知识点】
串联电路电压规律；实验探究方法
【点评】
本题考查串联电路电压探究实验的操作逻辑，核心是理解多次实验在规律探究类实验中的作用，培养科学探究的严谨性，属于基础实验题。
【难度系数】
0.6
探究串联电路电压关系的实验中，仅一次实验得出的结论具有偶然性，无法得到普遍适用的规律。本次实验使用了相同规格的小灯泡，测得ab、bc两端电压相等，属于特殊情况，为了让结论更可靠，需要更换不同规格的小灯泡进行多次实验，获取多组数据后再总结规律。
【解析】
在探究串联电路电压关系时，为避免实验结论的偶然性，需进行多次实验。当前仅用相同规格的小灯泡完成一次测量，结论不具有普遍性：A选项直接结束实验，无法得到普遍规律；C选项仅分析当前数据得出结论，存在偶然性；D选项换用量程对结论的普遍性无帮助；B选项换用不同规格的小灯泡，重复测量多组数据，能使结论更具普遍性，因此选B。
【答案】
B
【知识点】
串联电路电压规律；实验探究方法
【点评】
本题考查串联电路电压探究实验的操作逻辑，核心是理解多次实验在规律探究类实验中的作用，培养科学探究的严谨性，属于基础实验题。
【难度系数】
0.6
3. 如图所示的电路中，闭合开关，电压表$\mathrm{V}_1$的示数为6 V，电压表$\mathrm{V}_2$的示数为3.4 V。下列说法不正确的是(
A.电压表$\mathrm{V}_2$测$\mathrm{L}_1$两端电压
B.将电压表$\mathrm{V}_2$换成电流表，则$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮
C.$\mathrm{L}_1$两端电压为2.6 V
D.电源电压为6 V
A
)A.电压表$\mathrm{V}_2$测$\mathrm{L}_1$两端电压
B.将电压表$\mathrm{V}_2$换成电流表，则$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮
C.$\mathrm{L}_1$两端电压为2.6 V
D.电源电压为6 V
答案
3. A
解析
【分析】
首先明确电路结构：闭合开关后，电流只有一条路径，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联。接着判断电压表的测量对象：电压表并联在被测电路两端，电压表$\mathrm{V}_1$并联在电源两端，测量电源电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压。再结合串联电路电压规律（总电压等于各用电器两端电压之和），以及电流表相当于导线的特点，逐一分析各选项，找出不正确的说法。
【解析】
1. 电路分析：闭合开关$\mathrm{S}$，电流依次经过$\mathrm{L}_1$、$\mathrm{L}_2$、开关$\mathrm{S}$，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联；
2. 电表测量对象：$\mathrm{V}_1$并联在电源两端，测电源电压，故电源电压$U=6\ \mathrm{V}$，选项D正确；$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$两端电压，并非$\mathrm{L}_1$两端电压，因此选项A错误；
3. 串联电压规律：根据串联电路电压关系$U=U_1+U_2$，可得$\mathrm{L}_1$两端电压$U_1=U-U_2=6\ \mathrm{V}-3.4\ \mathrm{V}=2.6\ \mathrm{V}$，选项C正确；
4. 选项B分析：将$\mathrm{V}_2$换成电流表，电流表相当于导线，此时$\mathrm{L}_2$被电流表短路，电路为$\mathrm{L}_1$的简单电路，因此$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮，选项B正确。
综上，不正确的是A选项。
【答案】
A
【知识点】
串联电路电压规律、电压表使用、电流表使用
【点评】
本题考查串联电路的特点、电压表和电流表的使用，需要先正确分析电路连接方式和电表测量对象，再结合相关规律判断各选项，属于基础电路题，需掌握电表的使用规则和串联电路电压规律。
【难度系数】
0.6
首先明确电路结构：闭合开关后，电流只有一条路径，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联。接着判断电压表的测量对象：电压表并联在被测电路两端，电压表$\mathrm{V}_1$并联在电源两端，测量电源电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压。再结合串联电路电压规律（总电压等于各用电器两端电压之和），以及电流表相当于导线的特点，逐一分析各选项，找出不正确的说法。
【解析】
1. 电路分析：闭合开关$\mathrm{S}$，电流依次经过$\mathrm{L}_1$、$\mathrm{L}_2$、开关$\mathrm{S}$，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联；
2. 电表测量对象：$\mathrm{V}_1$并联在电源两端，测电源电压，故电源电压$U=6\ \mathrm{V}$，选项D正确；$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$两端电压，并非$\mathrm{L}_1$两端电压，因此选项A错误；
3. 串联电压规律：根据串联电路电压关系$U=U_1+U_2$，可得$\mathrm{L}_1$两端电压$U_1=U-U_2=6\ \mathrm{V}-3.4\ \mathrm{V}=2.6\ \mathrm{V}$，选项C正确；
4. 选项B分析：将$\mathrm{V}_2$换成电流表，电流表相当于导线，此时$\mathrm{L}_2$被电流表短路，电路为$\mathrm{L}_1$的简单电路，因此$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮，选项B正确。
综上，不正确的是A选项。
【答案】
A
【知识点】
串联电路电压规律、电压表使用、电流表使用
【点评】
本题考查串联电路的特点、电压表和电流表的使用，需要先正确分析电路连接方式和电表测量对象，再结合相关规律判断各选项，属于基础电路题，需掌握电表的使用规则和串联电路电压规律。
【难度系数】
0.6

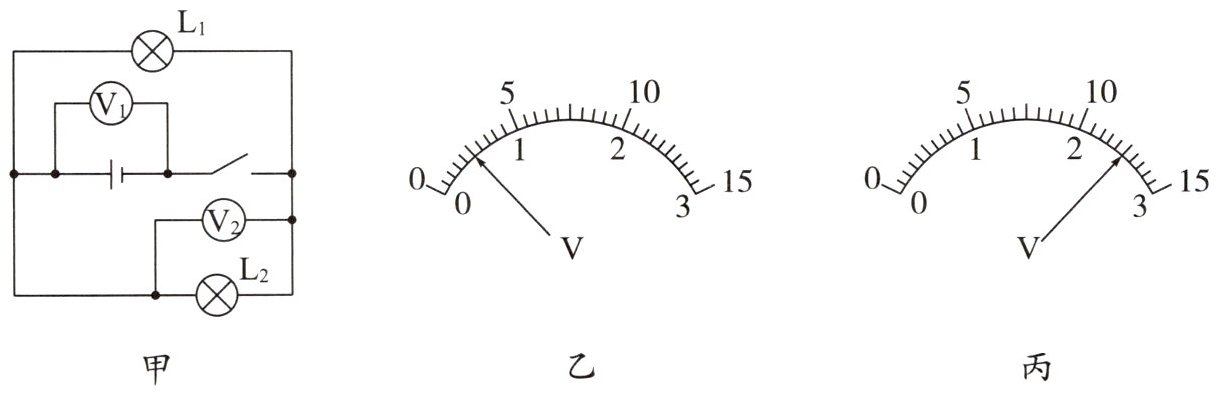

4. 图甲是测量电压的电路图，闭合开关时，图乙、丙分别是两个电表V₁、V₂指针的指示情况，则L₁、L₂两端的电压分别是(
A.0.5 V和2.5 V
B.0.5 V和0.5 V
C.2.5 V和0.5 V
D.2.5 V和2.5 V
D
)A.0.5 V和2.5 V
B.0.5 V和0.5 V
C.2.5 V和0.5 V
D.2.5 V和2.5 V
答案
4. D
解析
【分析】首先判断电路连接方式：图甲中L₁与L₂并联，电压表V₁测电源电压（即L₁两端电压），电压表V₂测L₂两端电压。根据并联电路的电压特点，各支路两端电压相等，等于电源电压，因此L₁和L₂两端电压相等。再结合电压表的量程和指针位置分析读数：电压表V₁指针偏角小，说明使用0~15V量程；V₂指针偏角大，说明使用0~3V量程，结合指针位置可读出两者电压相等。
【解析】1. 电路分析：由图甲可知，L₁与L₂并联，V₁并联在电源两端，测电源电压（即L₁两端电压）；V₂并联在L₂两端，测L₂两端电压。2. 电压规律：并联电路中各支路两端电压相等，等于电源电压，故U₁=U₂=电源电压。3. 电压表读数：- V₁指针偏角小，选用0~15V量程，分度值为0.5V，乙图中指针对应读数为2.5V；- V₂指针偏角大，选用0~3V量程，分度值为0.1V，丙图中指针对应读数为2.5V；因此L₁、L₂两端电压均为2.5V。
【答案】D
【知识点】并联电路电压规律、电压表读数
【点评】本题考查并联电路的电压特点和电压表的读数，需先明确电路连接方式，再根据指针偏角判断电压表量程，结合并联电路电压规律得出结果，是基础的电路分析题。
【难度系数】0.5
【解析】1. 电路分析：由图甲可知，L₁与L₂并联，V₁并联在电源两端，测电源电压（即L₁两端电压）；V₂并联在L₂两端，测L₂两端电压。2. 电压规律：并联电路中各支路两端电压相等，等于电源电压，故U₁=U₂=电源电压。3. 电压表读数：- V₁指针偏角小，选用0~15V量程，分度值为0.5V，乙图中指针对应读数为2.5V；- V₂指针偏角大，选用0~3V量程，分度值为0.1V，丙图中指针对应读数为2.5V；因此L₁、L₂两端电压均为2.5V。
【答案】D
【知识点】并联电路电压规律、电压表读数
【点评】本题考查并联电路的电压特点和电压表的读数，需先明确电路连接方式，再根据指针偏角判断电压表量程，结合并联电路电压规律得出结果，是基础的电路分析题。
【难度系数】0.5
