跟踪训练2 某小组做探究并联电路中电压特点的实验。

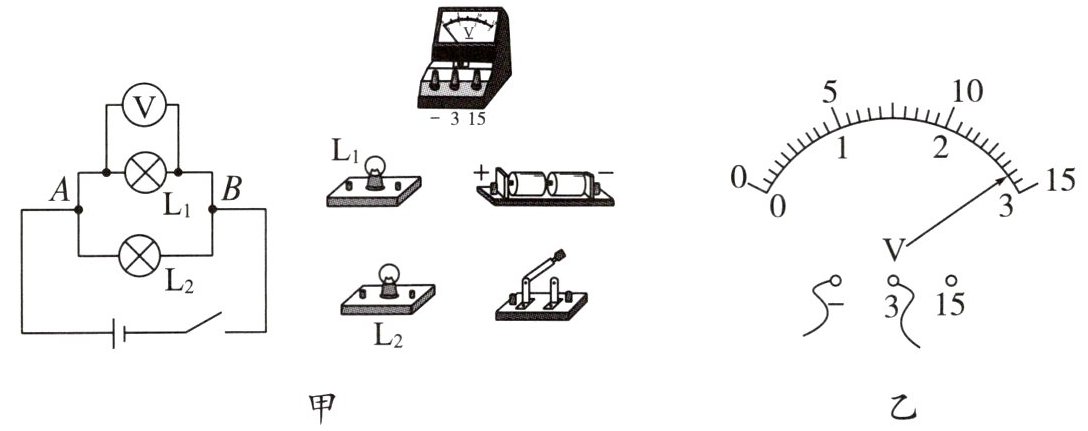

(1)如图甲所示，根据电路图，用笔画线表示导线，将实物连接起来。
(2)连接电路时，开关应处于状态。
(3)正确连接好电路后，闭合开关，电压表的示数如图乙所示，为 V。
(4)测得小灯泡$\mathrm{L}_{1}$两端电压后，再测得小灯泡$\mathrm{L}_{2}$两端电压和$A$、$B$两端电压，记录数据。改变两个小灯泡的规格，重复以上操作，其目的是。
(5)评估交流环节中，有同学提出：实验中连接完电路，闭合开关，发现电压表指针反向偏转，原因是。

1. 如图所示
2. 断开
3. 2.8
4. 多次测量，以得到普遍的规律
5. 电压表正、负接线柱接反了
解析 (1)由题图甲中的电路图可知，L₁、L₂并联，电压表测L₁两端电压，根据电流路径法连接实物电路，电流从电源正极出发，先分为两条路径，分别经过L₁、L₂，之后汇合，再经过开关，回到电源负极；最后将电压表并联在L₁两端，因为电源为2节干电池，电源电压为3 V，所以电压表选择的测量范围是0～3 V，注意电流从“3”接线柱流入，从“－”接线柱流出。(2)为保护电路，连接电路时，开关应处于断开状态。(3)由题图乙可知，电压表的测量范围是0～3 V，分度值为0.1 V，示数为2.8 V。(4)探究并联电路中电压的特点，多次实验的目的是多次测量，以得到普遍的规律。(5)闭合开关，电压表指针反向偏转，说明电流从“－”接线柱流入，从“＋”接线柱流出，即电压表正、负接线柱接反了。

【分析】
本题围绕探究并联电路中电压特点的实验展开，需结合电路图连接实物、掌握电路连接的基本要求、电压表读数方法、实验目的及电压表故障分析等知识点。解题思路如下：
1. 实物连接：依据甲图的并联结构，明确L₁、L₂并联，电压表测L₁两端电压，按电流路径连接，同时注意电压表量程和正负接线柱的接法；
2. 开关状态：连接电路时为保护电路，开关需断开；
3. 电压表读数：先确定电压表量程和分度值，再读取示数；
4. 多次实验目的：探究规律类实验中，多次改变元件规格重复操作是为了避免偶然性，得到普遍规律；
5. 电压表反向偏转：故障原因是正负接线柱接反，电流反向流入电压表。
【解析】

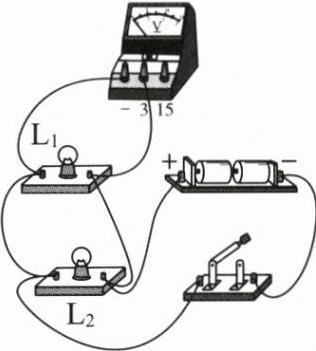

(1) 连接实物电路时，电流从电源正极出发，分为两条支路，分别经过L₁、L₂，汇合后经开关回到电源负极；电压表并联在L₁两端，电源为2节干电池，总电压3V，故电压表选0~3V量程，电流从“3”接线柱流入、“-”接线柱流出，连接后的实物图如图所示。
(2) 连接电路时，为防止电路短路损坏元件，开关应处于断开状态。
(3) 电压表选用0~3V量程，分度值为0.1V，指针指向2.8V刻度处，因此示数为2.8V。
(4) 探究并联电路电压特点时，改变小灯泡规格重复操作，目的是避免实验偶然性，得到普遍适用的规律。
(5) 电压表使用需满足“正进负出”，闭合开关后指针反向偏转，说明电流从负接线柱流入、正接线柱流出，即电压表正、负接线柱接反了。
【答案】
1. 如图所示
2. 断开
3. 2.8
4. 多次测量，以得到普遍的规律
5. 电压表正、负接线柱接反了
【知识点】
并联电路电压特点、电压表的使用、电路连接操作
【点评】
本题是电学基础实验题，涵盖电路连接、电压表使用、实验操作规范等核心知识点，考查学生对并联电路电压规律实验的基础掌握情况，难度适中。
【难度系数】
0.7
