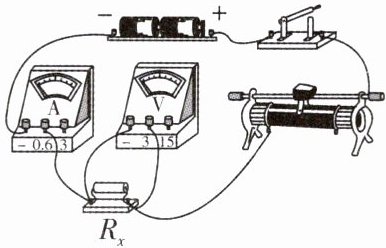

1. 请根据如图所示的实物电路,在虚线框内画出相应的电路图。
答案
1.
解析:根据实物图可知,电路是串联的,电压表测定值电阻两端电压,并联在定值电阻两端。
解析
【分析】首先观察实物电路，明确各元件的连接关系：电源、开关S、滑动变阻器、定值电阻$R_x$、电流表依次串联，电压表并联在定值电阻$R_x$两端，测量$R_x$的电压。画电路图时，需对应实物的连接顺序，规范使用元件符号，确保串联、并联关系与实物一致。
【解析】根据实物电路的连接，先画出电源符号，从电源正极出发，依次串联电流表、定值电阻$R_x$、滑动变阻器、开关S，回到电源负极；再将电压表并联在定值电阻$R_x$的两端，即可得到对应的电路图。
【答案】
【知识点】电路图绘制、串联电路、电压表使用
【点评】本题考查根据实物图画电路图的基础技能，需准确识别元件连接方式和电表测量对象，属于常规作图题。
【难度系数】0.6
【解析】根据实物电路的连接，先画出电源符号，从电源正极出发，依次串联电流表、定值电阻$R_x$、滑动变阻器、开关S，回到电源负极；再将电压表并联在定值电阻$R_x$的两端，即可得到对应的电路图。
【答案】
【知识点】电路图绘制、串联电路、电压表使用
【点评】本题考查根据实物图画电路图的基础技能，需准确识别元件连接方式和电表测量对象，属于常规作图题。
【难度系数】0.6
2. 如图1所示，根据实物图，在图2所示虚线框中画出对应的电路图。
答案
2.
解析:由题图1可知,滑动变阻器、电铃、灯泡、电流表和开关串联在电路中,电压表与灯泡并联,测量灯泡两端的电压。
解析
【分析】
首先观察实物图的元件连接：滑动变阻器、电铃、灯泡、电流表、开关依次串联在电路中，电压表的两个接线柱接在灯泡两端，因此电压表与灯泡并联，测量灯泡两端的电压。绘制电路图时，需使用规范的电路符号，先画出电源，再按顺序画出串联的滑动变阻器、电铃、灯泡、电流表、开关，最后在灯泡两端并联电压表，保证导线连接正确、符号规范。
【解析】
由实物图可知，滑动变阻器、电铃、灯泡、电流表、开关串联接入电路，电压表并联在灯泡两端，测量灯泡两端的电压，据此画出对应的电路图。
【答案】
【知识点】
电路连接、电路图绘制
【点评】
本题为初中电学基础题，考查实物图与电路图的转换，核心是准确判断元件的串并联关系，尤其是电压表的测量对象，难度较低，适合巩固电学基础。
【难度系数】
0.3
首先观察实物图的元件连接：滑动变阻器、电铃、灯泡、电流表、开关依次串联在电路中，电压表的两个接线柱接在灯泡两端，因此电压表与灯泡并联，测量灯泡两端的电压。绘制电路图时，需使用规范的电路符号，先画出电源，再按顺序画出串联的滑动变阻器、电铃、灯泡、电流表、开关，最后在灯泡两端并联电压表，保证导线连接正确、符号规范。
【解析】
由实物图可知，滑动变阻器、电铃、灯泡、电流表、开关串联接入电路，电压表并联在灯泡两端，测量灯泡两端的电压，据此画出对应的电路图。
【答案】
【知识点】
电路连接、电路图绘制
【点评】
本题为初中电学基础题，考查实物图与电路图的转换，核心是准确判断元件的串并联关系，尤其是电压表的测量对象，难度较低，适合巩固电学基础。
【难度系数】
0.3
3. (1)请用笔画线代替导线将实物电路连接完整。要求:向右滑动滑动变阻器的滑片P时,电流表的示数变大。
(2)请在虚线框内画出与实物图对应的电路图。
(2)请在虚线框内画出与实物图对应的电路图。
答案
3. (1)
(2)
解析:(1)图中电源由2节干电池串联组成,电源电压约为3 V,所以电压表应选择小量程;向右滑动滑动变阻器的滑片P时,电流表的示数变大,则变阻器连入电路的电阻变小,故应将变阻器的右下接线柱连入电路中;
(2)实验中,定值电阻与变阻器串联,电压表测定值电阻的电压,电流表测电路中的电流。
解析
【分析】
要完成本题，需明确两个核心要求：一是连接实物电路，二是绘制对应电路图。首先，电源由2节干电池串联，电压约为3V，因此电压表需选择0~3V量程；其次，向右滑动滑片P时电流表示数变大，说明滑动变阻器接入电路的电阻变小，需将滑动变阻器的右下接线柱接入电路（滑动变阻器遵循“一上一下”接线原则，右下接线柱接入时，滑片右移，接入的电阻丝长度变短，电阻减小）；同时，电流表串联在电路中，电压表并联在定值电阻两端。绘制电路图时，需对应实物的连接关系，明确各元件的位置和连接方式。
【解析】
(1) 实物电路连接：①电源正极连接开关，开关另一端接滑动变阻器的右下接线柱，滑动变阻器的任意一个上方接线柱连接定值电阻的一个接线柱；②定值电阻的另一个接线柱连接电流表的正接线柱，电流表负接线柱接电源负极；③电压表并联在定值电阻两端，选择0~3V量程，电压表正接线柱接定值电阻靠近电流表的一端，负接线柱接定值电阻另一端。这样连接后，滑片右移时滑动变阻器电阻减小，电流变大，符合要求。
(2) 电路图绘制：从电源正极出发，依次连接开关、滑动变阻器、定值电阻、电流表，回到电源负极；电压表并联在定值电阻两端，标注各元件符号即可。
【答案】
(1)；(2)
【知识点】
滑动变阻器使用；电路连接；电路图绘制
【点评】
本题考查伏安法测电阻实验的电路连接与电路图绘制，重点考查滑动变阻器的接线规则和电表量程选择，属于基础题型，需掌握电路基本连接逻辑。
【难度系数】
0.6
要完成本题，需明确两个核心要求：一是连接实物电路，二是绘制对应电路图。首先，电源由2节干电池串联，电压约为3V，因此电压表需选择0~3V量程；其次，向右滑动滑片P时电流表示数变大，说明滑动变阻器接入电路的电阻变小，需将滑动变阻器的右下接线柱接入电路（滑动变阻器遵循“一上一下”接线原则，右下接线柱接入时，滑片右移，接入的电阻丝长度变短，电阻减小）；同时，电流表串联在电路中，电压表并联在定值电阻两端。绘制电路图时，需对应实物的连接关系，明确各元件的位置和连接方式。
【解析】
(1) 实物电路连接：①电源正极连接开关，开关另一端接滑动变阻器的右下接线柱，滑动变阻器的任意一个上方接线柱连接定值电阻的一个接线柱；②定值电阻的另一个接线柱连接电流表的正接线柱，电流表负接线柱接电源负极；③电压表并联在定值电阻两端，选择0~3V量程，电压表正接线柱接定值电阻靠近电流表的一端，负接线柱接定值电阻另一端。这样连接后，滑片右移时滑动变阻器电阻减小，电流变大，符合要求。
(2) 电路图绘制：从电源正极出发，依次连接开关、滑动变阻器、定值电阻、电流表，回到电源负极；电压表并联在定值电阻两端，标注各元件符号即可。
【答案】
(1)
；(2) 【知识点】
滑动变阻器使用；电路连接；电路图绘制
【点评】
本题考查伏安法测电阻实验的电路连接与电路图绘制，重点考查滑动变阻器的接线规则和电表量程选择，属于基础题型，需掌握电路基本连接逻辑。
【难度系数】
0.6
4. 请按要求设计电路图,并画在虚线框内,再按照电路图连接实物图。要求:(1) $\mathrm{L}_1$与 $\mathrm{L}_2$并联;(2)电流表测 $\mathrm{L}_1$的电流;(3)电压表测 $\mathrm{L}_2$的电压;(4)变阻器控制 $\mathrm{L}_2$的亮度,且滑片 $P$向右移时灯泡变暗;(5)电路图与连接的实物图需保持一致。
答案
4.
解析:由题可知,$\mathrm{L}_1$与 $\mathrm{L}_2$并联,开关应控制干路,即开关位于干路中;滑动变阻器与$\mathrm{L}_2$串联控制其亮度,滑动变阻器的滑片向右滑动时,$\mathrm{L}_2$变暗,即滑动变阻器的阻值增大,因此滑动变阻器应将接线柱A接入电路中;电流表测通过$\mathrm{L}_1$的电流,因此电流表应串联在$\mathrm{L}_1$支路上,一般小灯泡电流小于0.2 A,故量程可选0~0.6 A;电压表测灯泡$\mathrm{L}_2$两端的电压,因此电压表并联在$\mathrm{L}_2$两端,电压表量程应选0~15 V量程;从电源的正极开始,先将电源、灯泡$\mathrm{L}_1$与电流表、开关S依次连接,再将$\mathrm{L}_2$与变阻器串联后并联在$\mathrm{L}_1$和电流表支路的两端,最后将电压表并联在$\mathrm{L}_2$两端。
解析
【分析】
要完成该电路设计，需结合题目要求逐步确定各元件的连接规则：首先明确L₁与L₂为并联关系，开关需控制整个电路，因此开关应置于干路；电流表测L₁电流，需与L₁串联在其支路上；电压表测L₂电压，需并联在L₂两端；滑动变阻器控制L₂亮度，滑片右移时L₂变暗，说明变阻器接入电阻随滑片右移增大，因此滑动变阻器应接左下接线柱A，且与L₂串联。需确保电路图与实物连接一致，按电流路径逐一连接元件。
【解析】
根据题目要求，电路设计与连接步骤如下：
1. 电路结构：L₁与L₂并联，开关S接在干路，控制整个电路；
2. 电流表：串联在L₁支路上，测L₁电流，因小灯泡电流较小，选0~0.6A量程；
3. 电压表：并联在L₂两端，电源为3节干电池（总电压4.5V），选0~15V量程；
4. 滑动变阻器：与L₂串联，滑片P向右移时L₂变暗，说明接入电阻变大，故接左下接线柱A，滑片右移时接入电阻丝变长，电阻增大，电流减小，符合要求；
5. 实物与电路图对应：从电源正极出发，先连L₁、电流表、开关S回负极，构成L₁支路；再将滑动变阻器与L₂串联后并联在L₁支路两端；最后将电压表并联在L₂两端，保证两者一致。
【答案】
【知识点】
并联电路设计、电流表使用、滑动变阻器的使用
【点评】
本题考查初中电学中并联电路的设计，需掌握电流表、电压表、滑动变阻器的正确使用方法，结合题目要求逐步分析各元件的连接方式，是电学基础综合题。
【难度系数】
0.5
要完成该电路设计，需结合题目要求逐步确定各元件的连接规则：首先明确L₁与L₂为并联关系，开关需控制整个电路，因此开关应置于干路；电流表测L₁电流，需与L₁串联在其支路上；电压表测L₂电压，需并联在L₂两端；滑动变阻器控制L₂亮度，滑片右移时L₂变暗，说明变阻器接入电阻随滑片右移增大，因此滑动变阻器应接左下接线柱A，且与L₂串联。需确保电路图与实物连接一致，按电流路径逐一连接元件。
【解析】
根据题目要求，电路设计与连接步骤如下：
1. 电路结构：L₁与L₂并联，开关S接在干路，控制整个电路；
2. 电流表：串联在L₁支路上，测L₁电流，因小灯泡电流较小，选0~0.6A量程；
3. 电压表：并联在L₂两端，电源为3节干电池（总电压4.5V），选0~15V量程；
4. 滑动变阻器：与L₂串联，滑片P向右移时L₂变暗，说明接入电阻变大，故接左下接线柱A，滑片右移时接入电阻丝变长，电阻增大，电流减小，符合要求；
5. 实物与电路图对应：从电源正极出发，先连L₁、电流表、开关S回负极，构成L₁支路；再将滑动变阻器与L₂串联后并联在L₁支路两端；最后将电压表并联在L₂两端，保证两者一致。
【答案】
【知识点】
并联电路设计、电流表使用、滑动变阻器的使用
【点评】
本题考查初中电学中并联电路的设计，需掌握电流表、电压表、滑动变阻器的正确使用方法，结合题目要求逐步分析各元件的连接方式，是电学基础综合题。
【难度系数】
0.5
5. 如图所示,请将实物图补充完整,要求当滑动变阻器滑片右移时灯泡变亮,电压表测量小灯泡的电压。
答案
5.
解析:当滑动变阻器滑片右移时灯泡变亮,则滑动变阻器接入电路中的电阻变小,应接入B接线柱;电压表测量小灯泡的电压,应与小灯泡并联。
解析
【分析】
要补充实物图，需满足两个核心要求：一是滑片右移时灯泡变亮，说明电路电流变大，滑动变阻器接入电阻需变小；二是电压表测量小灯泡电压，需与小灯泡并联。
【解析】
1. 滑动变阻器连接：滑片右移灯泡变亮→滑动变阻器接入电阻减小，因此滑动变阻器需接下接线柱B（已接左上接线柱C，形成“一上一下”的正确接法）；
2. 电压表连接：电压表测灯泡电压，需并联在灯泡两端，电压表已接负接线柱，将电压表的3接线柱（正接线柱）连接到小灯泡的左接线柱，完成电路补充。
【答案】
【知识点】
滑动变阻器使用、电压表使用
【点评】
本题考查滑动变阻器和电压表的电路连接规则，需结合题目要求分析连接逻辑，属于基础电路操作题。
【难度系数】
0.6
要补充实物图，需满足两个核心要求：一是滑片右移时灯泡变亮，说明电路电流变大，滑动变阻器接入电阻需变小；二是电压表测量小灯泡电压，需与小灯泡并联。
【解析】
1. 滑动变阻器连接：滑片右移灯泡变亮→滑动变阻器接入电阻减小，因此滑动变阻器需接下接线柱B（已接左上接线柱C，形成“一上一下”的正确接法）；
2. 电压表连接：电压表测灯泡电压，需并联在灯泡两端，电压表已接负接线柱，将电压表的3接线柱（正接线柱）连接到小灯泡的左接线柱，完成电路补充。
【答案】
【知识点】
滑动变阻器使用、电压表使用
【点评】
本题考查滑动变阻器和电压表的电路连接规则，需结合题目要求分析连接逻辑，属于基础电路操作题。
【难度系数】
0.6
