7. (2026·宣城期中)如图甲所示的台灯，电位器是调节其亮度的装置。图乙为电位器的内部结构示意图，a、b、c是它的三个接线柱。若将a、b接线柱接入电路，逆时针旋转旋钮时，灯泡会变
亮
（填“暗”或“亮”）。答案
7. 亮 解析:电位器与灯泡串联接入电路,其实质就是一个滑动变阻器,将a、b接线柱接入电路,滑片左侧电阻丝接入电路,逆时针旋转旋钮时,接入的电阻丝长度变短,电路中的电阻变小,电流变大,使灯泡变亮。
解析
【分析】首先明确电位器的本质是滑动变阻器，通过改变接入电路的电阻丝长度改变电阻，进而调整电路电流来调节灯泡亮度。当a、b接线柱接入电路时，接入的是滑片与接线柱a之间的电阻丝；逆时针旋转旋钮时，滑片向靠近a的方向移动，接入电路的电阻丝长度变短，电路总电阻减小，结合欧姆定律可分析电流变化，进而判断灯泡亮度变化。
【解析】电位器相当于滑动变阻器，工作时通过改变接入电阻丝的长度改变电阻，从而改变电路电流，调节灯泡亮度。将a、b接线柱接入电路时，接入电路的电阻丝为滑片到接线柱a的部分；逆时针旋转旋钮，滑片向接线柱a方向移动，接入电路的电阻丝长度变短，电路总电阻变小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变大，灯泡的实际功率$P=I^2R_{灯}$（灯泡电阻不变）变大，因此灯泡变亮。
【答案】亮
【知识点】滑动变阻器的工作原理、欧姆定律
【点评】本题考查电位器的工作原理，核心是理解电位器与滑动变阻器的等效性，明确接入电路的电阻丝部分，结合欧姆定律分析电流与亮度的关系，属于基础应用类题目，难度适中。
【难度系数】0.6
【解析】电位器相当于滑动变阻器，工作时通过改变接入电阻丝的长度改变电阻，从而改变电路电流，调节灯泡亮度。将a、b接线柱接入电路时，接入电路的电阻丝为滑片到接线柱a的部分；逆时针旋转旋钮，滑片向接线柱a方向移动，接入电路的电阻丝长度变短，电路总电阻变小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变大，灯泡的实际功率$P=I^2R_{灯}$（灯泡电阻不变）变大，因此灯泡变亮。
【答案】亮
【知识点】滑动变阻器的工作原理、欧姆定律
【点评】本题考查电位器的工作原理，核心是理解电位器与滑动变阻器的等效性，明确接入电路的电阻丝部分，结合欧姆定律分析电流与亮度的关系，属于基础应用类题目，难度适中。
【难度系数】0.6
8. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求:闭合开关S后,向右移动滑动变阻器的滑片P的过程中,小灯泡L亮度不变,电流表的示数变大。
答案
8. 如图所示
解析:由题可知,闭合开关S后,向右移动滑动变阻器的滑片P,小灯泡L亮度不变,说明滑动变阻器与小灯泡在工作时互不影响,因为并联电路中各支路互不影响,所以滑动变阻器与小灯泡应并联;向右移动滑片P,电流表的示数变大,说明滑动变阻器连入电路的阻值变小,故应将滑动变阻器的右下接线柱接入电路中。
解析
【分析】
要完成电路连接，需结合题目要求逐步推导：首先，小灯泡亮度不变，说明滑动变阻器与小灯泡工作互不影响，因此二者应并联；其次，向右移动滑片P时电流表示数变大，说明滑动变阻器接入电路的阻值变小，需将滑动变阻器的右下接线柱接入电路，再补充导线使滑动变阻器与小灯泡并联即可满足要求。
【解析】
1. 分析电路连接方式：闭合开关后，向右移动滑片P，小灯泡亮度不变，说明小灯泡的电流和电压不受滑动变阻器的影响，根据并联电路各支路独立工作的特点，可知滑动变阻器与小灯泡应并联。
2. 分析滑动变阻器的接线：向右移动滑片P，电流表示数变大，说明电路总电流变大，由于电源电压不变，根据欧姆定律，滑动变阻器所在支路的电流变大，因此滑动变阻器接入电路的电阻变小，故应将滑动变阻器的右下接线柱接入电路。
3. 补充导线：将滑动变阻器的左上接线柱与小灯泡的左端（电源负极侧）连接，将滑动变阻器的右下接线柱与电流表的负接线柱（小灯泡的右端侧）连接，使滑动变阻器与小灯泡并联，符合题目要求。
【答案】
如图所示
【知识点】
并联电路特点、滑动变阻器的使用、欧姆定律
【点评】
本题考查电路的设计与连接，需结合并联电路的特点和滑动变阻器的工作原理分析，关键是根据题目要求判断电路的连接方式和滑动变阻器的接线，难度适中。
【难度系数】
0.5
要完成电路连接，需结合题目要求逐步推导：首先，小灯泡亮度不变，说明滑动变阻器与小灯泡工作互不影响，因此二者应并联；其次，向右移动滑片P时电流表示数变大，说明滑动变阻器接入电路的阻值变小，需将滑动变阻器的右下接线柱接入电路，再补充导线使滑动变阻器与小灯泡并联即可满足要求。
【解析】
1. 分析电路连接方式：闭合开关后，向右移动滑片P，小灯泡亮度不变，说明小灯泡的电流和电压不受滑动变阻器的影响，根据并联电路各支路独立工作的特点，可知滑动变阻器与小灯泡应并联。
2. 分析滑动变阻器的接线：向右移动滑片P，电流表示数变大，说明电路总电流变大，由于电源电压不变，根据欧姆定律，滑动变阻器所在支路的电流变大，因此滑动变阻器接入电路的电阻变小，故应将滑动变阻器的右下接线柱接入电路。
3. 补充导线：将滑动变阻器的左上接线柱与小灯泡的左端（电源负极侧）连接，将滑动变阻器的右下接线柱与电流表的负接线柱（小灯泡的右端侧）连接，使滑动变阻器与小灯泡并联，符合题目要求。
【答案】
如图所示
【知识点】
并联电路特点、滑动变阻器的使用、欧姆定律
【点评】
本题考查电路的设计与连接，需结合并联电路的特点和滑动变阻器的工作原理分析，关键是根据题目要求判断电路的连接方式和滑动变阻器的接线，难度适中。
【难度系数】
0.5
9. 新趋势跨学科实践（2026·宣城期中）如图所示的4个电路，能利用滑动变阻器调节灯泡从亮到熄灭的电路是（
C
）答案
9. C 解析:图A中当滑动变阻器的滑片移到最左侧时,发生电源短路,选项A不符合题意;图B中灯泡始终处于短路状态,不会亮,选项B不符合题意;图C中当滑动变阻器的滑片滑到最左端时,灯泡最亮;当滑动变阻器的滑片滑到最右端时,灯泡因短路而熄灭,能实现从亮到熄灭的调节,选项C符合题意;图D中当滑动变阻器的滑片左右滑动时,灯泡的亮度发生变化,但不会熄灭,选项D不符合题意。
解析
【分析】
要解决这道题，需逐个分析每个电路中滑动变阻器的调节效果，判断是否能让灯泡从亮到熄灭。解题思路是：先明确滑动变阻器的工作原理（通过改变接入电路的电阻调节电流），再结合电路通路、短路的特点，逐一排查每个选项是否符合要求。
【解析】
对各选项逐一分析：
选项A：当滑动变阻器滑片移到最左端时，滑动变阻器直接连通电源两极，造成电源短路，会损坏电源，无法调节灯泡亮度，不符合要求；
选项B：灯泡被导线短路，无论滑片如何移动，灯泡都始终不发光，无法实现从亮到熄灭的调节，不符合要求；
选项C：滑动变阻器与灯泡串联，滑片滑到最左端时，接入电阻最小，电路电流最大，灯泡最亮；滑片滑到最右端时，滑动变阻器接入最大电阻，且此时灯泡被短路，电路电流几乎为0，灯泡熄灭，能实现从亮到熄灭的调节，符合要求；
选项D：滑动变阻器与灯泡串联，滑片移动时改变接入电阻，电流变化使灯泡亮度改变，但滑片移到最大阻值处时，电流最小，灯泡只是变暗，不会熄灭，不符合要求。
【答案】
C
【知识点】
滑动变阻器的使用、电路的三种状态
【点评】
本题为跨学科实践题，考查滑动变阻器对电路的调节作用，需结合电路通路、短路的特点分析各选项，注重对电路基本规律的实际应用。
【难度系数】
0.5
要解决这道题，需逐个分析每个电路中滑动变阻器的调节效果，判断是否能让灯泡从亮到熄灭。解题思路是：先明确滑动变阻器的工作原理（通过改变接入电路的电阻调节电流），再结合电路通路、短路的特点，逐一排查每个选项是否符合要求。
【解析】
对各选项逐一分析：
选项A：当滑动变阻器滑片移到最左端时，滑动变阻器直接连通电源两极，造成电源短路，会损坏电源，无法调节灯泡亮度，不符合要求；
选项B：灯泡被导线短路，无论滑片如何移动，灯泡都始终不发光，无法实现从亮到熄灭的调节，不符合要求；
选项C：滑动变阻器与灯泡串联，滑片滑到最左端时，接入电阻最小，电路电流最大，灯泡最亮；滑片滑到最右端时，滑动变阻器接入最大电阻，且此时灯泡被短路，电路电流几乎为0，灯泡熄灭，能实现从亮到熄灭的调节，符合要求；
选项D：滑动变阻器与灯泡串联，滑片移动时改变接入电阻，电流变化使灯泡亮度改变，但滑片移到最大阻值处时，电流最小，灯泡只是变暗，不会熄灭，不符合要求。
【答案】
C
【知识点】
滑动变阻器的使用、电路的三种状态
【点评】
本题为跨学科实践题，考查滑动变阻器对电路的调节作用，需结合电路通路、短路的特点分析各选项，注重对电路基本规律的实际应用。
【难度系数】
0.5

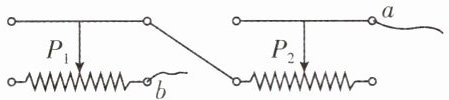

10. 将两只滑动变阻器串接起来，如图所示，把a、b接入电路后，要使两只变阻器的总电阻最大，则滑片$P_1$、$P_2$的位置（
A.$P_1$放在最左端，$P_2$放在最右端
B.$P_1$放在最右端，$P_2$放在最左端
C.$P_1$放在最右端，$P_2$放在最右端
D.$P_1$放在最左端，$P_2$放在最左端
A
）A.$P_1$放在最左端，$P_2$放在最右端
B.$P_1$放在最右端，$P_2$放在最左端
C.$P_1$放在最右端，$P_2$放在最右端
D.$P_1$放在最左端，$P_2$放在最左端
答案
10. A 解析:由图可知,两滑动变阻器串联;根据题意要求,要使这两只变阻器接入电路中的总电阻最大,必须让每个变阻器的电阻丝都全部接入电路;对于左边的变阻器来说,滑片右边的电阻丝接入电路,所以应该把滑片$P_1$滑到最左端;对于右边的变阻器来说,滑片左边的电阻丝接入电路,所以应该把滑片$P_2$滑到最右端,故选A。
解析
【分析】
要解决这个问题，需先明确两只滑动变阻器的连接方式，再分别判断每个变阻器接入电路的电阻丝段，结合“电阻大小与导体长度有关，长度越长电阻越大”的规律，使总电阻最大则每个变阻器的接入电阻都需最大。
【解析】
1. 电路连接分析：两只滑动变阻器串联，接入电路的端点为a和b，电流依次经过右边变阻器、左边变阻器。
2. 左边滑动变阻器的接入电阻分析：左边变阻器的接线为上端右侧接线柱和下端右侧接线柱（b），电流路径为：右边变阻器下端→左边变阻器上端接线柱→滑片$P_1$→左边变阻器下端接线柱（b），因此接入电路的是滑片$P_1$右侧的电阻丝。要使该部分电阻最大，需让右侧电阻丝长度最长，故滑片$P_1$应放在最左端。
3. 右边滑动变阻器的接入电阻分析：右边变阻器的接线为上端右侧接线柱（a）和下端左侧接线柱，电流路径为：a→右边变阻器上端接线柱→滑片$P_2$→右边变阻器下端左侧接线柱→左边变阻器上端接线柱，因此接入电路的是滑片$P_2$左侧的电阻丝。要使该部分电阻最大，需让左侧电阻丝长度最长，故滑片$P_2$应放在最右端。
综上，$P_1$放在最左端，$P_2$放在最右端，对应选项A。
【答案】
A
【知识点】
滑动变阻器工作原理、串联电路电阻特点
【点评】
本题考查滑动变阻器的实际应用，核心是通过电流路径确定接入的电阻丝段，结合电阻与长度的关系分析，是基础应用类题目，需明确滑动变阻器的接线规则。
【难度系数】
0.5
要解决这个问题，需先明确两只滑动变阻器的连接方式，再分别判断每个变阻器接入电路的电阻丝段，结合“电阻大小与导体长度有关，长度越长电阻越大”的规律，使总电阻最大则每个变阻器的接入电阻都需最大。
【解析】
1. 电路连接分析：两只滑动变阻器串联，接入电路的端点为a和b，电流依次经过右边变阻器、左边变阻器。
2. 左边滑动变阻器的接入电阻分析：左边变阻器的接线为上端右侧接线柱和下端右侧接线柱（b），电流路径为：右边变阻器下端→左边变阻器上端接线柱→滑片$P_1$→左边变阻器下端接线柱（b），因此接入电路的是滑片$P_1$右侧的电阻丝。要使该部分电阻最大，需让右侧电阻丝长度最长，故滑片$P_1$应放在最左端。
3. 右边滑动变阻器的接入电阻分析：右边变阻器的接线为上端右侧接线柱（a）和下端左侧接线柱，电流路径为：a→右边变阻器上端接线柱→滑片$P_2$→右边变阻器下端左侧接线柱→左边变阻器上端接线柱，因此接入电路的是滑片$P_2$左侧的电阻丝。要使该部分电阻最大，需让左侧电阻丝长度最长，故滑片$P_2$应放在最右端。
综上，$P_1$放在最左端，$P_2$放在最右端，对应选项A。
【答案】
A
【知识点】
滑动变阻器工作原理、串联电路电阻特点
【点评】
本题考查滑动变阻器的实际应用，核心是通过电流路径确定接入的电阻丝段，结合电阻与长度的关系分析，是基础应用类题目，需明确滑动变阻器的接线规则。
【难度系数】
0.5
11. 核心素养 科学思维 精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中$R_1$的总电阻是$200\ \Omega$，$R_2$的总电阻是$5000\ \Omega$，开始时两变阻器滑片都处于最大阻值处。下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（
A.先调节$R_1$，使电流表指针指到要求位置附近，再调节$R_2$
B.先调节$R_2$，使电流表指针指到要求位置附近，再调节$R_1$
C.同时调节$R_1$和$R_2$，使电流表指针指到要求位置
D.交替、反复调节$R_1$和$R_2$，使电流表指针指到要求位置
B
）A.先调节$R_1$，使电流表指针指到要求位置附近，再调节$R_2$
B.先调节$R_2$，使电流表指针指到要求位置附近，再调节$R_1$
C.同时调节$R_1$和$R_2$，使电流表指针指到要求位置
D.交替、反复调节$R_1$和$R_2$，使电流表指针指到要求位置
答案
11. B 解析:由题意可知,$R_2$比$R_1$大很多,调节$R_2$时阻值变化大,对电流影响大,所以要快速将电路中的电流调到要求位置,应先调节大电阻$R_2$,当电流表的指针到达要求位置附近时,再调节小电阻$R_1$,使指针准确地达到要求位置,故选B。
解析
【分析】
要解决这个问题，需结合滑动变阻器的阻值对电路电流的影响分析：电路中两个滑动变阻器串联，电源电压不变时，根据欧姆定律，电阻变化越大，电流变化越明显。已知$R_2$总电阻（5000Ω）远大于$R_1$（200Ω），调节$R_2$时电流变化快，适合粗调；调节$R_1$时电流变化慢，适合细调。解题思路是先通过大电阻快速将电流调到要求位置附近，再用小电阻精准调整，实现既快又准确的调节。
【解析】
根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变时，电路总电阻变化越大，电流变化越显著。已知$R_2$总电阻远大于$R_1$：
1. 先调节阻值大的$R_2$，能快速改变电路总电阻，使电流表指针接近要求位置，完成粗调；
2. 当电流表指针接近要求位置后，再调节阻值小的$R_1$，此时总电阻变化小，电流变化更细微，可精准调整到要求位置，完成细调。
对照选项，只有B选项符合该操作逻辑，故选B。
【答案】
B
【知识点】
滑动变阻器的使用；欧姆定律
【点评】
本题结合精密仪器的电流调节场景，考查滑动变阻器的粗细调原理，核心是理解不同阻值的滑动变阻器对电路电流的影响差异，体现了科学思维中物理规律的实际应用能力。
【难度系数】
0.3
要解决这个问题，需结合滑动变阻器的阻值对电路电流的影响分析：电路中两个滑动变阻器串联，电源电压不变时，根据欧姆定律，电阻变化越大，电流变化越明显。已知$R_2$总电阻（5000Ω）远大于$R_1$（200Ω），调节$R_2$时电流变化快，适合粗调；调节$R_1$时电流变化慢，适合细调。解题思路是先通过大电阻快速将电流调到要求位置附近，再用小电阻精准调整，实现既快又准确的调节。
【解析】
根据欧姆定律$I=\frac{U}{R}$，电源电压$U$不变时，电路总电阻变化越大，电流变化越显著。已知$R_2$总电阻远大于$R_1$：
1. 先调节阻值大的$R_2$，能快速改变电路总电阻，使电流表指针接近要求位置，完成粗调；
2. 当电流表指针接近要求位置后，再调节阻值小的$R_1$，此时总电阻变化小，电流变化更细微，可精准调整到要求位置，完成细调。
对照选项，只有B选项符合该操作逻辑，故选B。
【答案】
B
【知识点】
滑动变阻器的使用；欧姆定律
【点评】
本题结合精密仪器的电流调节场景，考查滑动变阻器的粗细调原理，核心是理解不同阻值的滑动变阻器对电路电流的影响差异，体现了科学思维中物理规律的实际应用能力。
【难度系数】
0.3
